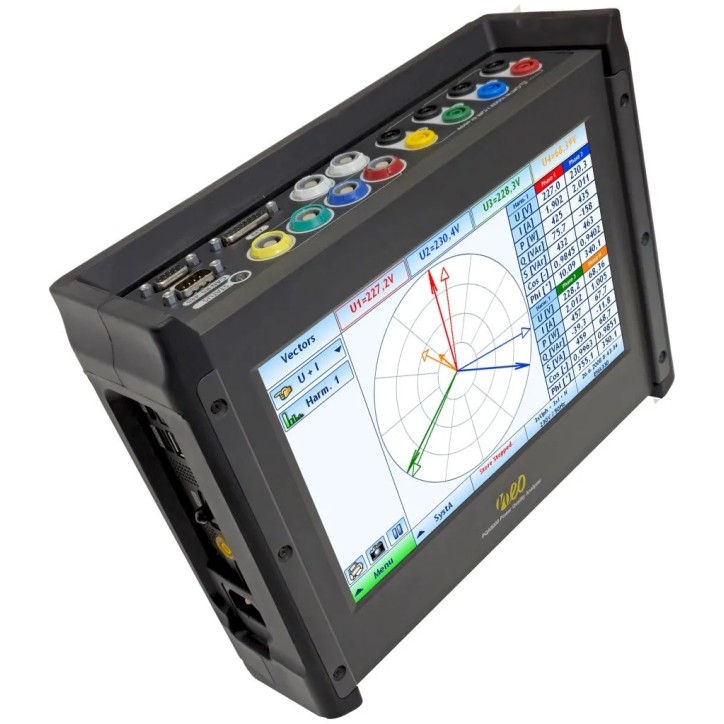

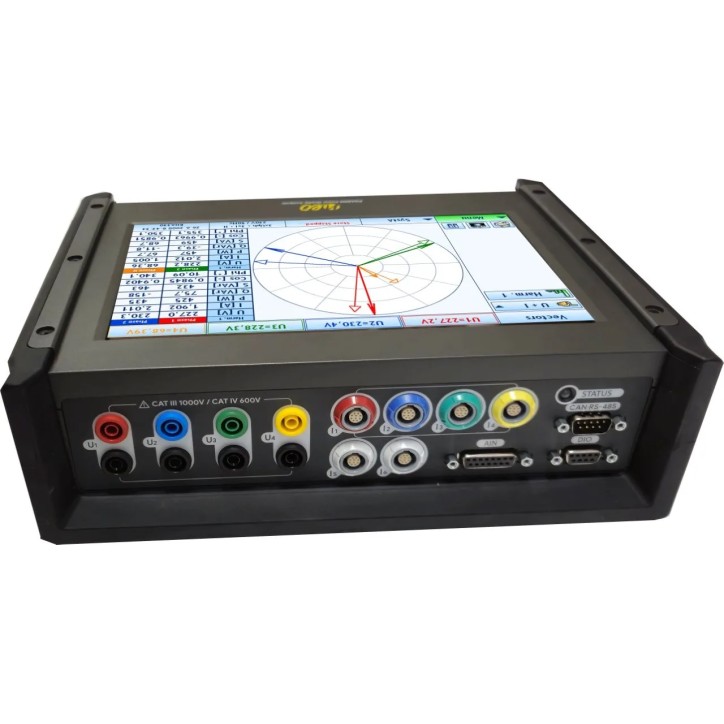

Le PQA 8000 est un analyseur de qualité d’alimentation mobile haut de gamme, conçu pour les ingénieurs souhaitant anticiper, analyser et maîtriser les phénomènes de qualité de l’énergie jusqu’aux supraharmoniques 150 kHz / 500 kHz.

Cet analyseur nouvelle génération offre une précision exceptionnelle, une dynamique étendue et des capacités uniques d’enregistrement continu des données brutes à fréquence d’échantillonnage maximale.

Grâce à sa compatibilité TeamViewer© / AnyDesk©, il peut être laissé en armoire électrique tout en restant accessible à distance. Un boîtier d’extension optionnel permet également la mesure de l’impédance du réseau jusqu’à 150 kHz ou 450 kHz.

Garanties sécurité
Politique de livraison
Politique retours

Performance & précision

Qualité de l’énergie : Classe A++
Taux d’échantillonnage : 124 kS/s ou 1 MS/s
Haute précision : 0,05 %
Résolution : 18 bits / 24 bits
Dynamique exceptionnelle : 0,5 mA à 150 kA
Sécurité : CAT IV 600 V

Matériel intégré

PC Windows intégré avec écran tactile multipoint Full HD 11"
Fonctionnement mobile : jusqu’à 4 h d’autonomie
Alimentation pour capteurs (pinces unipolaires & bipolaires)
GPS intégré pour synchronisation temporelle précise
Stockage SSD jusqu’à 1 To
Poids & dimensions : 4 kg | 298 × 225 × 95 mm

Interfaces

USB 3.0
TCP/IP, LAN
WiFi, Bluetooth
RS232
Modbus
IEC 60870-5-104
DIO & CAN

Caractéristiques logicielles

Analyse avancée des phénomènes électriques

Mesure des supraharmoniques jusqu’à 500 kHz
Analyse : harmoniques, inter-supraharmoniques, THD
Visualisations : forme d’onde, FFT, vecteurs, tableaux, enregistreur
Déclenchement & enregistrement des transitoires
Stockage continu des données :
- données brutes haute fréquence
- données à ½ période
- données à 10 périodes

Fonctions avancées

Analyse des résonances et sauts d’angle de phase
Fonction PMU (Phasor Measurement Unit) et RoCoF
Rapports normatifs automatiques :
- EN50160
- IEEE 519
- IEC 61000-2-4
