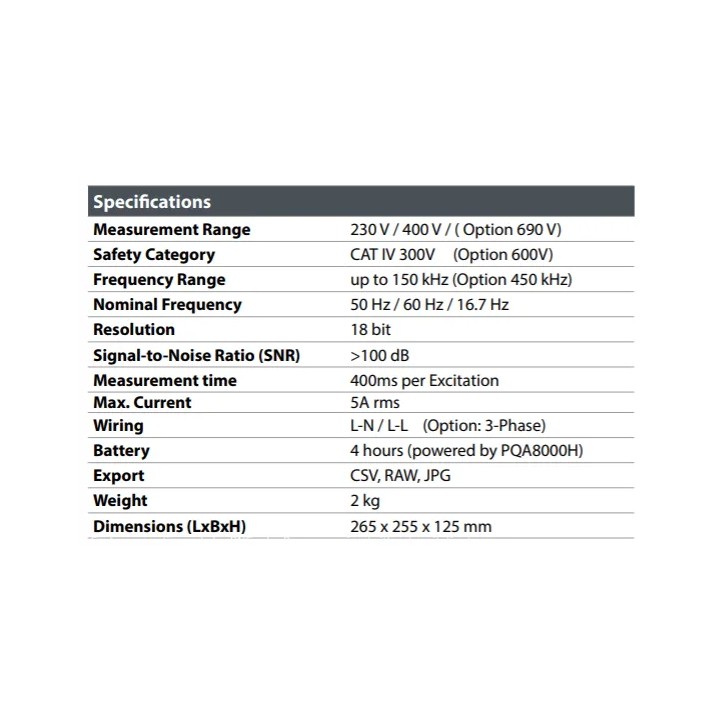

Caractéristiques principales

• Mesure d’impédance monophasée jusqu’à 450 kHz

• Compatible et contrôlé via PQA8000H

• Détection des résonances série et parallèle

• Analyse CPL (CENELEC A, B, C, D | FCC)

• Évaluation des émissions harmoniques selon DACH-CZ, TOR, TAR…

• Enregistrement des données brutes

• Temps de mesure très court : < 1 seconde

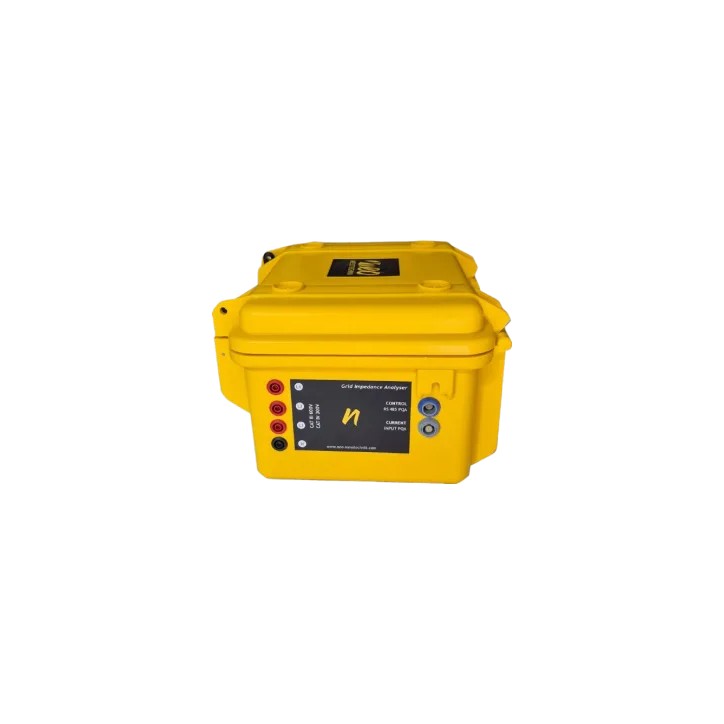

• Boîtier CAT IV, certifié UL

• Fonctionnement mobile : batterie jusqu’à 4 h

• Câblage triphasé vers PQA8000H

Applications & cas d’utilisation

 Détection de résonances haute fréquence

La montée des énergies décentralisées (PV, éolien, chargeurs VE) et de l’électronique de puissance modifie fortement l’impédance réseau.
Le GIA permet de :

• Identifier les points de résonance série et parallèle

• Détecter surchauffe, bruit, pertes et risques de dysfonctionnement

• Vérifier la conformité des installations selon les codes réseau modernes
  (DACH-CZ, TOR, TAR)

Idéal pour l’analyse des installations PV, V2G, onduleurs, filtres LCL, etc.

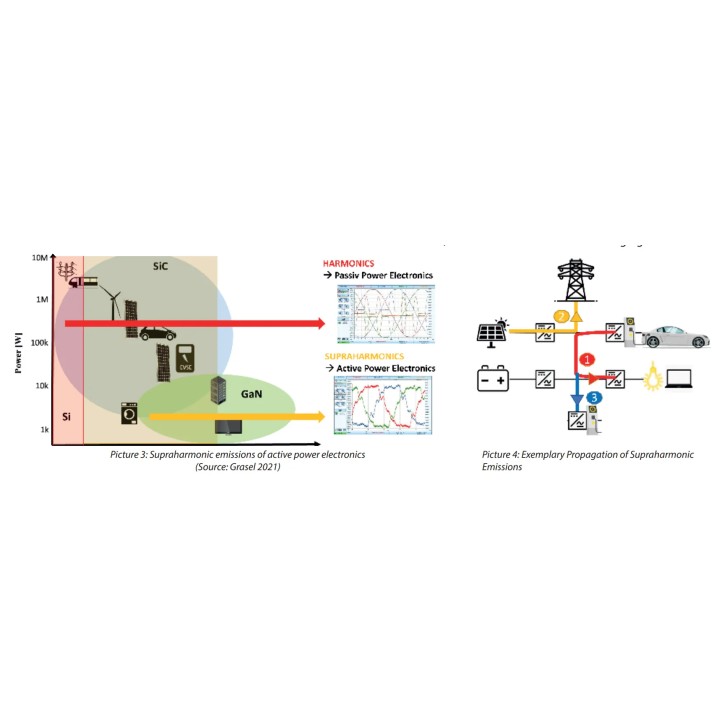

Propagation des supraharmoniques (10 kHz – 500 kHz)

Le GIA détecte les supraharmoniques générés par :

• panneaux photovoltaïques

• chargeurs VE

• pompes à chaleur

• éoliennes

• convertisseurs électromécaniques

Exemples de propagation :

• Cas 1 : à l’intérieur d’une installation cliente

• Cas 2 : propagation jusqu’à un poste (≈ 16 km)

• Cas 3 : vers une station VE inactive

Communication CPL (Courants porteurs en ligne)

Optimisé pour les bandes :

• CENELEC A, B, C, D

• FCC, ARIB

Le GIA permet de diagnostiquer :

• Pertes de communication dues au bruit supraharmonique

• Résonances série créant des chemins à faible impédance

• Atténuation entre émetteur et récepteur

Indispensable pour le smart metering, automates et réseaux connectés.

Logiciel d’analyse

Le logiciel du GIA offre une visualisation complète :

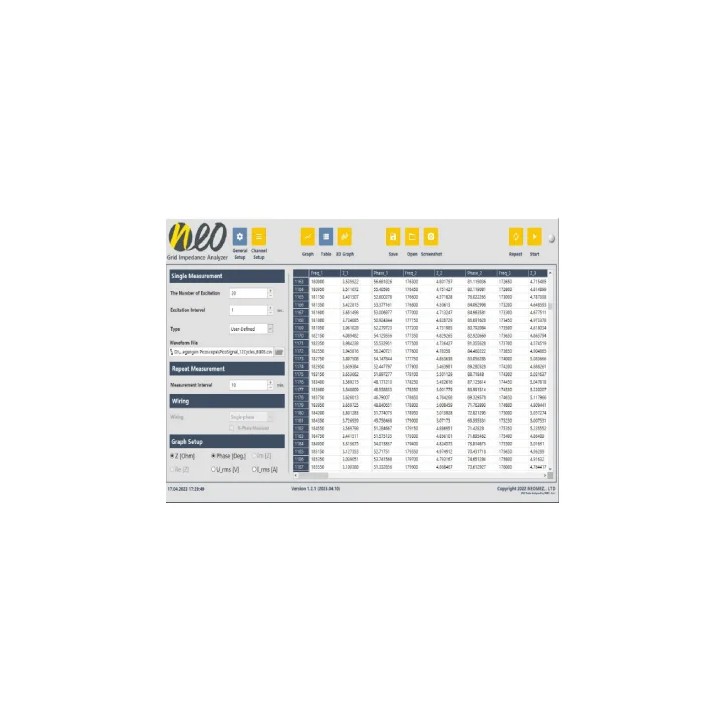

• Tableaux dynamiques

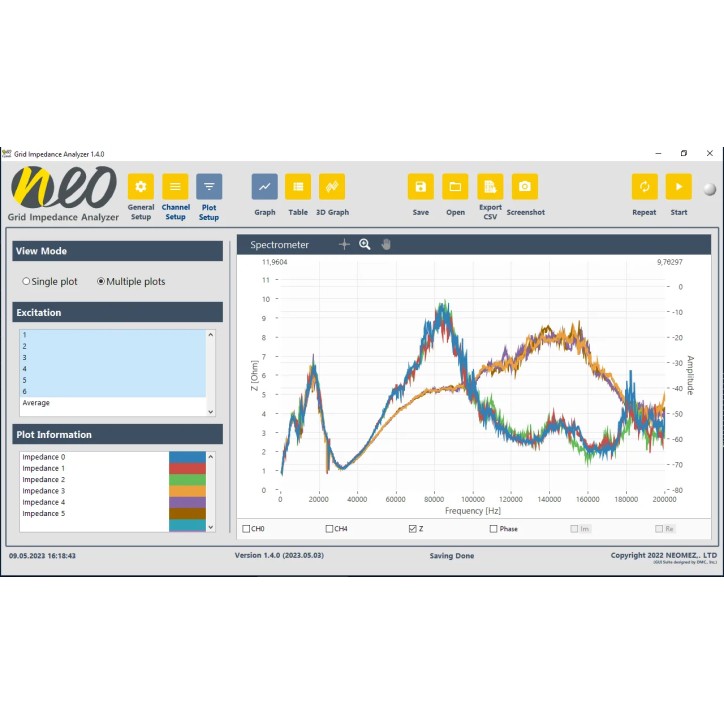

• Vues spectrométriques

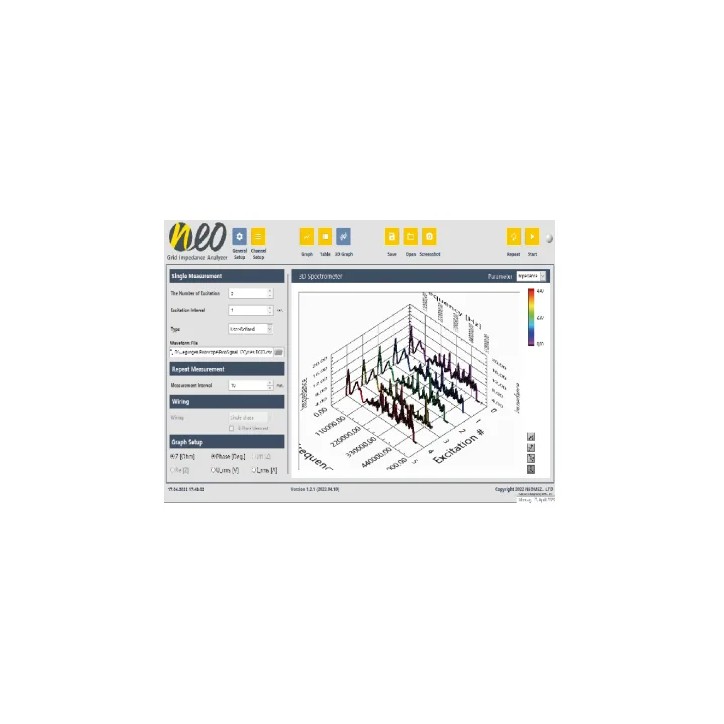

• Analyse 3D fréquence/temps

• Représentation claire de l’évolution de l’impédance réseau

Idéal pour une analyse détaillée et pédagogique des phénomènes haute fréquence.

Avantages

• Instrument dédié aux réseaux basse tension modernes

• Diagnostic rapide et fiable

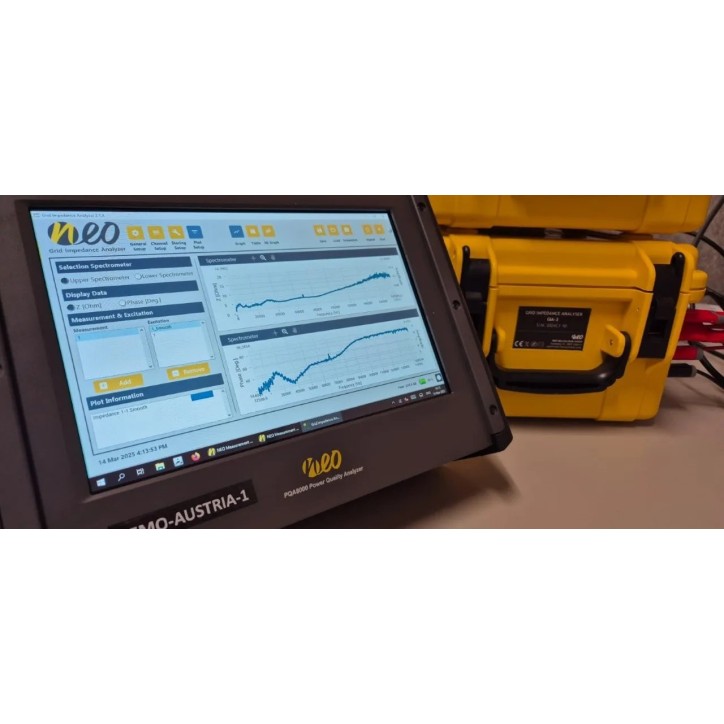

• Compatible PQA8000H pour une solution complète

• Idéal pour énergies renouvelables, VE, industriels et laboratoires

• Mesure professionnelle en déplacement (batterie intégrée)
