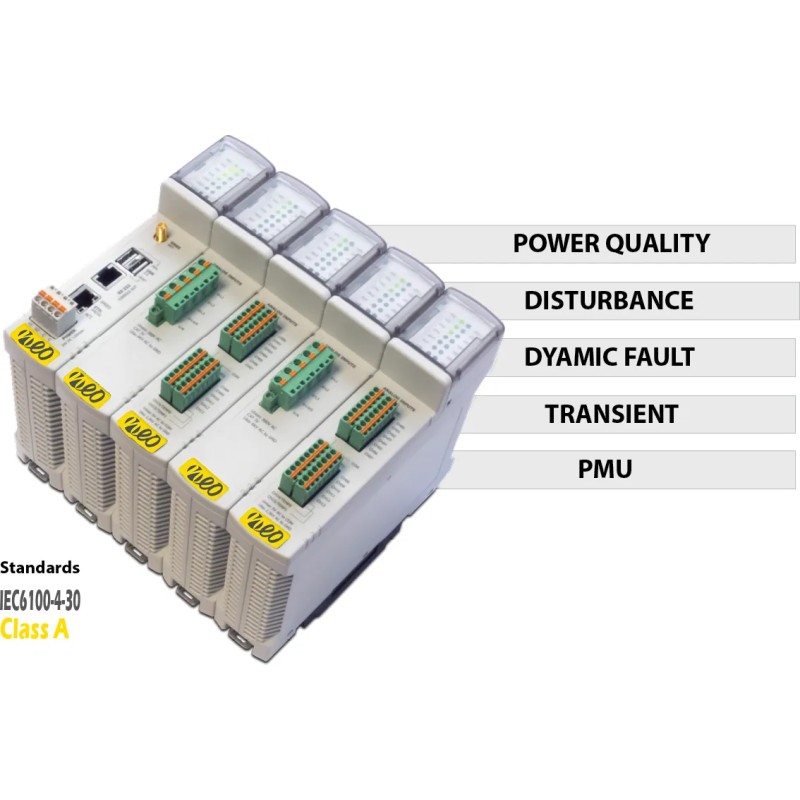

Présentation générale

Le PQM 100 est un analyseur de qualité d’énergie nouvelle génération conçu pour offrir une précision exceptionnelle et une modularité unique sur le marché. Grâce à son architecture flexible et à ses modules interchangeables, il s’adapte parfaitement aux environnements industriels, réseaux haute tension, laboratoires et installations critiques.

 Caractéristiques principales

  Précision & performance

• Précision de mesure : 0,1 %

• Résolution : 24 bits

• Fréquence d’échantillonnage : 16 kS/s ou 32 kS/s

• Plage dynamique : 0,5 A à 1,5 A

• Catégorie de sécurité : CAT IV 300 V

📡 Architecture & système modulaire

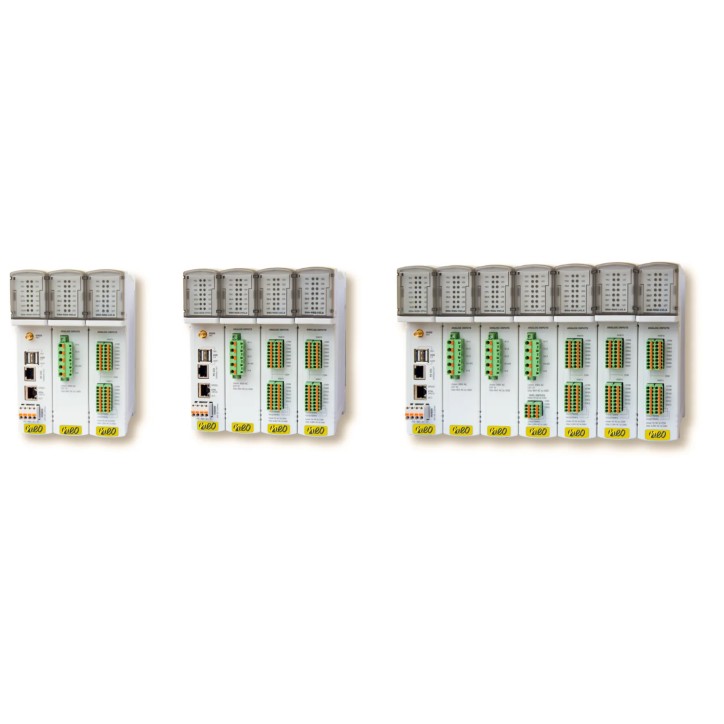

Le PQM 100 peut intégrer :

• 1 module CPU

• Jusqu’à 6 modules d’entrée

• Jusqu’à 64 canaux en configuration étendue

Le CPU embarque un FPGA temps réel pour :

• Le calcul de tous les paramètres PQ

• La gestion des interfaces

• Le stockage et la transmission des données

 Stockage & transmission

Stockage hybride sécurisé

• Toutes les données sont enregistrées localement, même en cas de coupure réseau

• Synchronisation automatique après rétablissement de la connexion

Modes de transfert

• Transmission continue

• Transmission à la demande (data on demand)

Configuration flexible

• Configuration à distance ou sur site

• Possibilité de désactiver les accès pour une sécurité renforcée

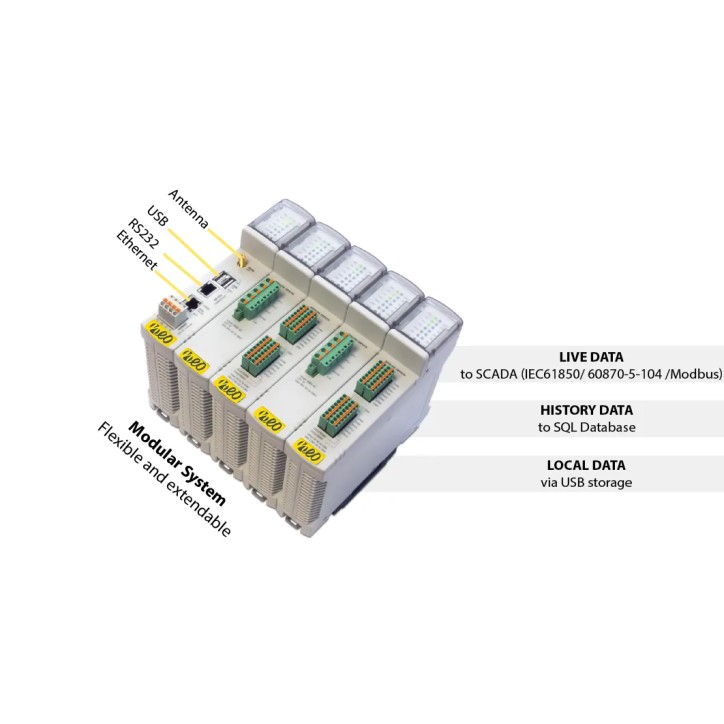

Connectivité

• Ethernet

• Connexion GSM pour sites isolés

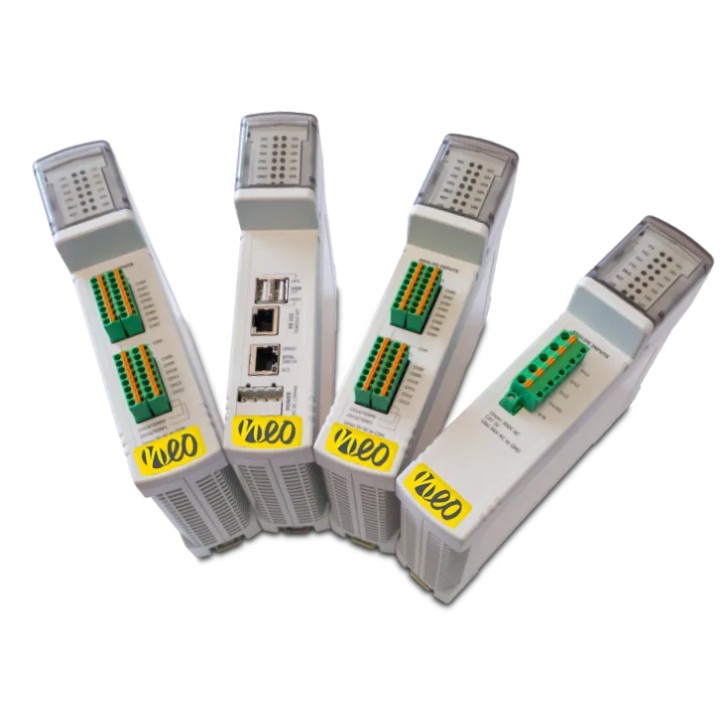

   Modules d’entrée disponibles

Modules tension

• HV4 : 4 canaux tension jusqu’à 600 V RMS

• HV4LV4 : 4 canaux tension + 4 canaux courant (1 V RMS LV)

Modules basse tension

• LV16 : 16 canaux 1 V RMS

• LV8 : 8 canaux 1 V RMS

Modules courant

• LA5-1 : 4 canaux 1 A RMS

• LA5-5 : 4 canaux 5 A RMS

Module digital

• DIO : 8 entrées digitales, 4 sorties digitales

 Applications

• Analyse avancée de qualité d’énergie

• Surveillance des perturbations électriques

• Diagnostic réseaux industriels

• Postes haute tension, transformateurs

• Laboratoires & tests de conformité

• Monitoring longue durée de sites isolés

 Contenu du produit

• Unité principale PQM 100

• Modules choisis (selon configuration)

• Câbles de mesure et alimentation

• Manuel d’utilisation
