Présentation générale

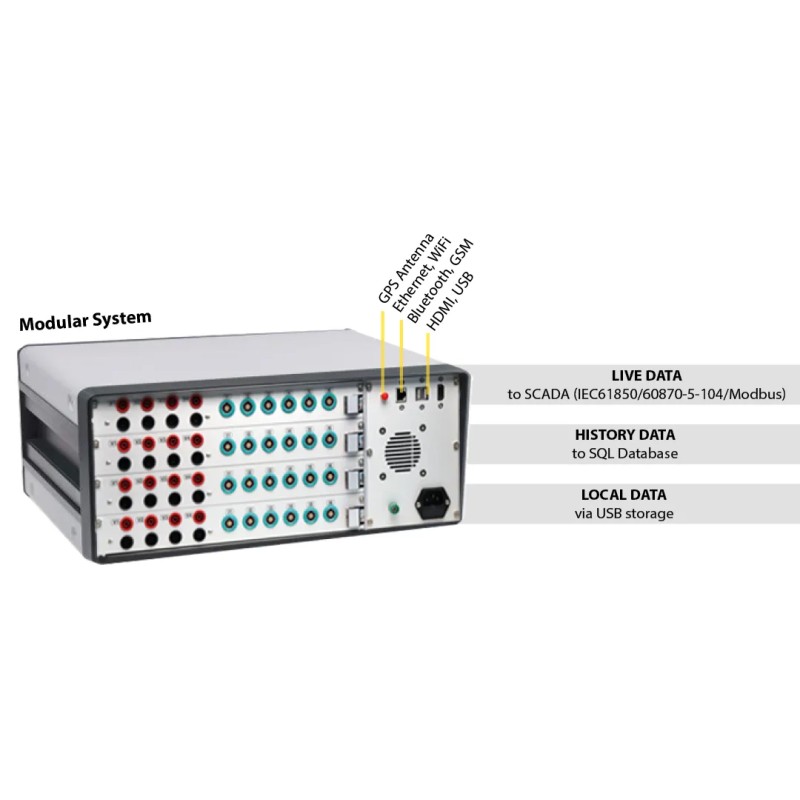

Le PQM 200 est un analyseur de qualité d’énergie haut de gamme, basé sur une architecture informatique et des modules totalement isolés (6 kV). Il combine dans un seul instrument les fonctions de :

• Power Quality Monitor (Classe A)

• Disturbance Recorder

• Power Fault Recorder

• Transient Recorder

• PMU – Phasor Measurement Unit

• Compteur d’énergie haute précision

Avec jusqu’à 48 canaux d’entrée, une résolution 24 bits, un échantillonnage jusqu’à 144 kS/s et une précision 0,05 %, il offre des performances inégalées pour les réseaux électriques modernes.

Caractéristiques principales

  Performances de mesure

• Précision : 0,05 %

• Résolution : 24 bits

• Échantillonnage : 124 kS/s (144 kS/s par module)

• Sécurité : CAT IV 600 V

• Système modulaire : jusqu’à 40–48 canaux

• Installation bureau ou rack 19"

 Modules disponibles

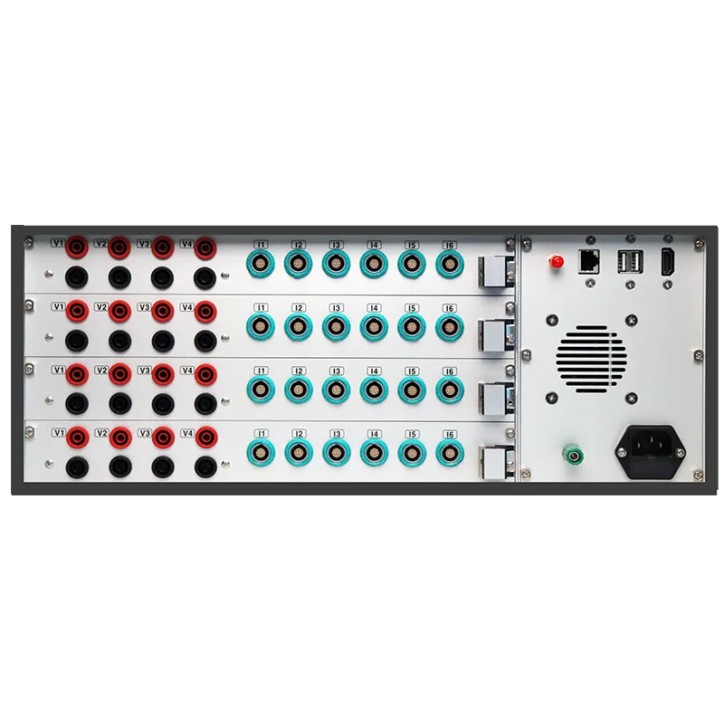

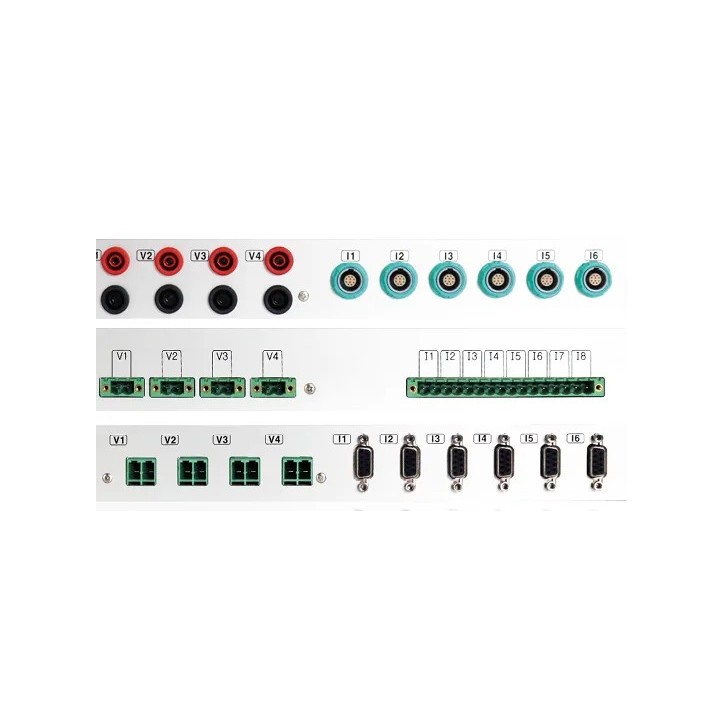

Modules 4HV4LV

• 4 canaux tension jusqu’à 1600 V

• 4 canaux basse tension jusqu’à 10 V (clamp ou Rogowski)

• Options :
  ✔ 1x CAN 2.0B
  ✔ 1x RS485
  ✔ 8 entrées digitales + 2 sorties digitales

Modules 4HV4LA

• 4 canaux tension 1600 V DC

• 4 canaux courant jusqu’à 5 A RMS (20 A max)

• Options identiques au module précédent

Modules 4HV6LV

• 4 canaux tension 1600 V

• 6 canaux LV jusqu’à 10 V

Modules 4HV6LA

• 4 canaux tension 1600 V DC

• 6 canaux courant jusqu’à 5 A RMS

Module 16DI16DO

• 16 entrées digitales

• 16 sorties digitales

• Interfaces :
  ✔ CAN 2.0B
  ✔ RS485

Stockage & communication

Stockage hybride

• Stockage local même en cas de coupure

• Synchronisation automatique après reconnexion

Transfert des données

• Transfert continu

• Transfert sur demande (Data on Demand)

Configuration

• Locale

• À distance (désactivable pour sécurité)

Communication

• Ethernet

• GSM pour sites isolés

 Logiciel PQM-SCADA

Le PQM-200 est entièrement compatible avec le logiciel PQM-SCADA :

Fonctions principales

• Monitoring qualité d’énergie (Classe A)

• Disturbance recording (1/2 période)

• Analyse des harmoniques, interharmoniques, THD

• PMU – Phasor Measurement Unit (WAMS)

• Enregistrements transitoires

• Calcul RoCoF (Rate of Change of Frequency)

• Mesure d’énergie multi‐feeders

Visualisations

• Oscilloscope

• FFT

• Waveform

• Vecteur

• Tableaux

• Statistiques & cartes géographiques

Rapports

• EN50160

• IEEE 519

• IEC 61000-2-4

Interfaces

• IEC 61850

• IEC 60870-5-104

• Modbus

• Redondance de stockage (local + centralisée)

Conformité & Normes

• IEC 61000-4-30 Ed.3 – Classe A

• Symmetrical components : Classe A

• Flicker (PST, PLT, Pinst) & RVC : Classe A

• Événements tension : dips, swells, interruptions

• RMS, MIN, MAX, ½ période, 200 ms, 10 s, 10 min

• Synchronisation temporelle : Classe A

Applications

• Sous-stations électriques & postes HT

• Industrie lourde, data centers, microgrids

• Monitoring longue durée

• Analyse des perturbations et transitoires

• Études harmoniques & stabilité réseau

• PMU / WAMS – monitoring large zone
