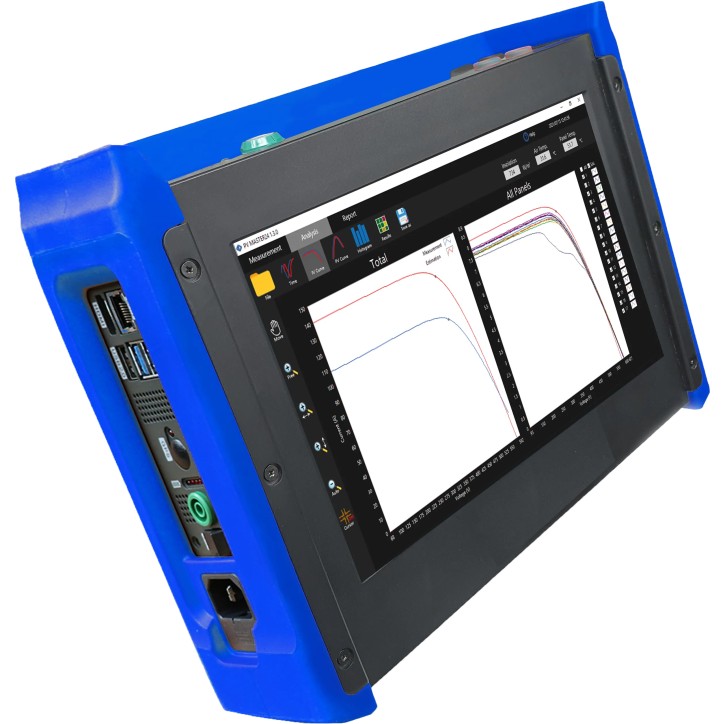

Conçu pour répondre aux besoins des installations photovoltaïques modernes, le PV-Master 10 de NEO Messtechnik est l’un des traceurs de courbes IV les plus performants au monde. Grâce à sa technologie de mesure capacitive, il enregistre jusqu’à 2200 points de données par courbe, garantissant une analyse exceptionnelle des panneaux haute capacité, même avec des courants d’appel très élevés.

Avec sa compatibilité jusqu’à 1500 V et 30 A (45 A en option) par chaîne, ainsi que sa capacité multicanale via boîtiers d’extension (4, 8 ou 20 chaînes), le PV-Master 10 permet de réaliser des diagnostics complets de centrales de 80 kW à 400 kW en quelques minutes.

Le système inclut un écran tactile Full HD 10,1”, une autonomie de 4 heures, un large panel d’interfaces (USB, LAN, TCP/IP, WiFi, Bluetooth, RS232, CAN, Modbus, IEC 60870-5-104) et une compatibilité avec un capteur environnemental sans fil (Sensorbox Expert).

Conforme à la norme IEC 62446-1 Catégorie 2, il assure une traçabilité totale, des rapports automatiques et un diagnostic avancé, idéal pour les installateurs, exploitants de centrales PV, ingénieurs de maintenance et bureaux de contrôle.

AVANTAGES

• ✔ Jusqu’à 20 chaînes mesurées en simultané

• ✔ Jusqu’à 2200 points par courbe IV pour une précision maximale

• ✔ Conçu pour modules PV haute capacité (fort courant d’appel >200 A)

• ✔ Mesure à irradiance faible (>300 W/m²) grâce au calcul intelligent de courbe de référence

• ✔ Diagnostics automatiques + rapport professionnel

• ✔ Conforme IEC 62446-1 Cat.2

• ✔ Compatible extensions 4 / 8 / 20 chaînes

• ✔ Capteur environnemental sans fil (irradiance + température)

• ✔ Idéal pour centrales haute puissance (80–400 kW)

CARACTÉRISTIQUES TECHNIQUES

 Mesure & Performances

• Tension maximale : 1500 V

• Courant maximal : 30 A (option 45 A)

• Courant d’appel supporté : >200 A

• Échantillonnage : jusqu’à 1 MS/s

• Points par courbe IV : jusqu’à 2200 points

• Technologie : mesure capacitive de haute précision

• Modules PV compatibles : tous types de panneaux haute capacité

 Normes & conformité

• IEC 62446-1 Catégorie 2

• Inspection professionnelle des centrales PV

Matériel

• Écran tactile 10,1” Full HD

• Autonomie jusqu’à 4 heures

• Extension jusqu’à 20 chaînes simultanées

• Support diagnostic complet : fuites à la terre, cordes en or, IV multi-chaînes

 Interfaces

• USB 3.0

• LAN / TCP/IP

• WiFi

• Bluetooth

• RS232

• Modbus

• 104

• DIO

• CAN

 Boîtiers d’extension

• Modules 4 / 8 / 20 chaînes

• Mesure simultanée en quelques secondes

• Capacité de test jusqu’à 400 kW (20 chaînes)

FONCTIONS CLÉS

• Mode multi-chaînes (4/8/20)

• Mode mono-chaîne ultra-précis

• Mesure IV et courant d’appel élevé

• Calcul automatique de référence basé sur irradiance/température

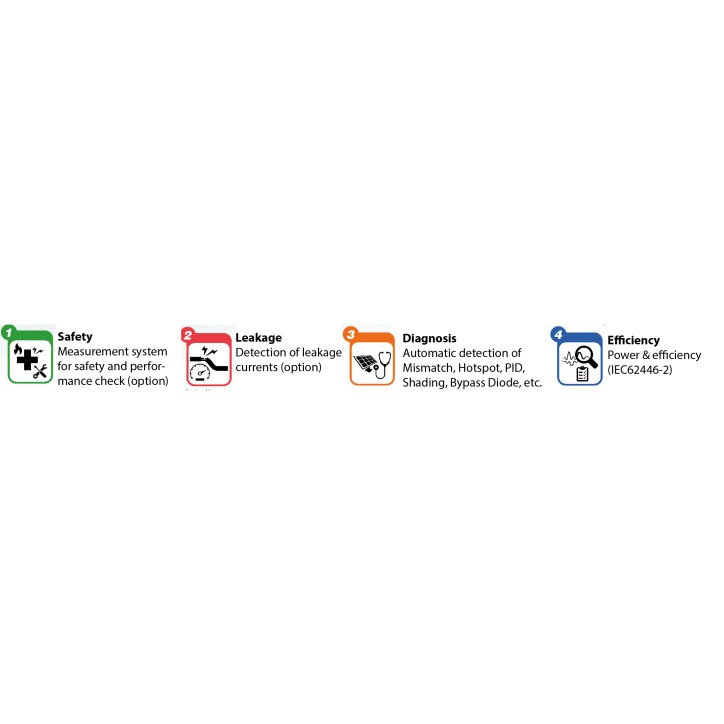

• Diagnostic automatique (défauts, pertes, mismatch, PID, câblage…)

• Rapport automatique professionnel

• Compatible Sensorbox Expert (sans fil)

APPLICATIONS

• Tests de performance PV

• Mise en service de centrales solaires

• Maintenance corrective & préventive

• Inspection selon IEC 62446-1

• Diagnostics avancés de chaînes PV

• Mesure multi-chaînes sur grandes centrales (80–400 kW)

• Analyse de modules haute capacité
