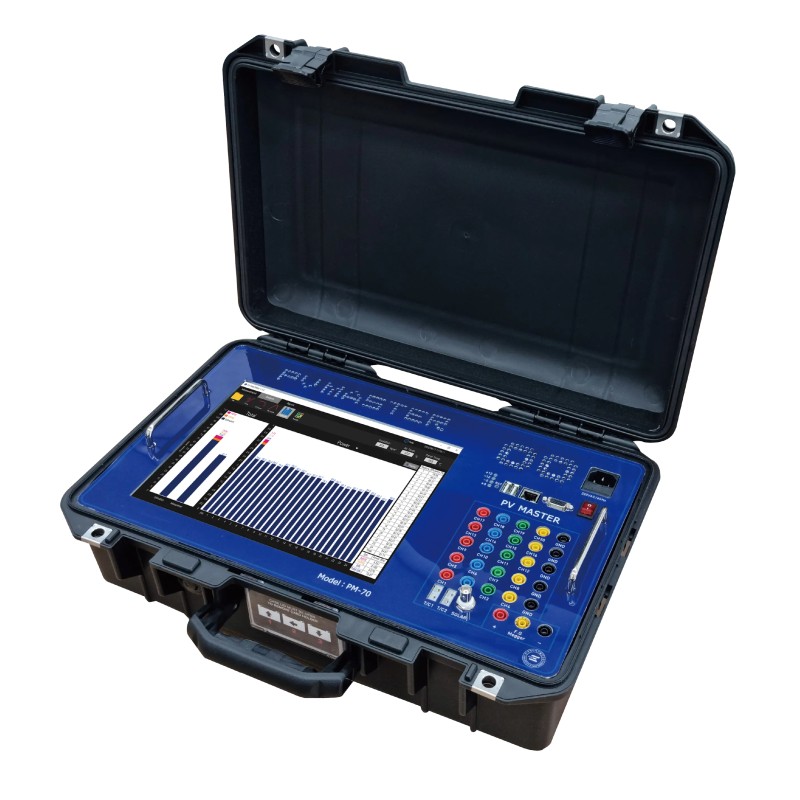

Les traceurs de courbes IV multicanaux NEO PV Master représentent la solution la plus avancée au monde pour l’inspection professionnelle des installations photovoltaïques. Basés sur un diagnostic intelligent utilisant l’IA, ils permettent la mesure simultanée de jusqu’à 20 chaînes et supportent une tension de 1600 V DC et un courant jusqu’à 40 A, garantissant un test rapide, précis et complet des champs photovoltaïques.

Ce système multicanal est une révolution pour les exploitants de centrales solaires, bureaux de contrôle et sociétés de maintenance. L’analyse automatique compare chaque chaîne selon les normes IEC 62446-2, détecte les incohérences, identifie les défauts et génère des rapports professionnels prêts à l’emploi.

Le PV Master offre également une interface tactile 10,1 pouces Full HD, une autonomie jusqu’à 4 heures, un logiciel simple et structuré, ainsi qu’une large connectivité (USB 3.0, LAN, WiFi, Bluetooth, Modbus, CAN, RS232, 104).

AVANTAGES

• Jusqu’à 24 chaînes connectables

• Mesure simultanée de 20 chaînes

• Diagnostic intelligent basé sur IA

• Détection automatique des défauts PV

• Conforme IEC 62446-2

• Logiciel intuitif avec visualisations complètes

• Export PDF, CSV, XLS

• Rapport automatique professionnel

• Interface tactile 10,1” Full HD

• Autonomie jusqu’à 4 heures

• Installation simple et rapide

• Compatible programmes Windows (Excel, Word, Matlab)

DÉTECTION DES DÉFAUTS

Détection automatique des défauts courants de modules photovoltaïques :

• Déséquilibre de chaînes

• Points chauds

• PID (dégradation induite par le potentiel)

• Défauts de diodes de dérivation

• Fissures de cellules

• Salissures et ombrages

• Bris et microfissures du verre

• Décoloration et délamination

• Défauts de vieillissement

• Incohérences de puissance, tension, courant

Système de diagnostic visuel : code couleur, synthèse par chaîne, relevés instantanés.

CARACTÉRISTIQUES TECHNIQUES

Matériel

• Tension maximale : 1600 V DC

• Courant maximal : 40 A

• Courant d’appel élevé compatible

• Chaînes simultanées : jusqu’à 20

• Entrées totales possibles : 24 chaînes

• Écran tactile 10,1 pouces Full HD

• Autonomie : jusqu’à 4 heures

• Norme : IEC 62446-2

Interfaces

• USB 3.0

• TCP/IP

• LAN

• WiFi

• Bluetooth

• RS232

• Modbus

• 104

• DIO

• CAN

LOGICIEL ET FONCTIONNALITÉS

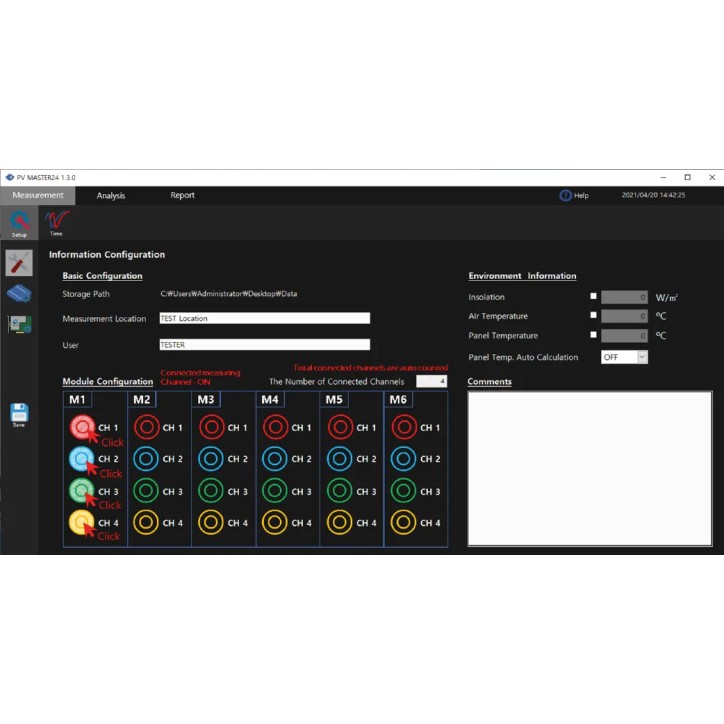

1. Configuration claire

Interface guidée avec schémas explicatifs, configuration rapide des systèmes PV.

2. Mesure & analyse

Visualisations disponibles :

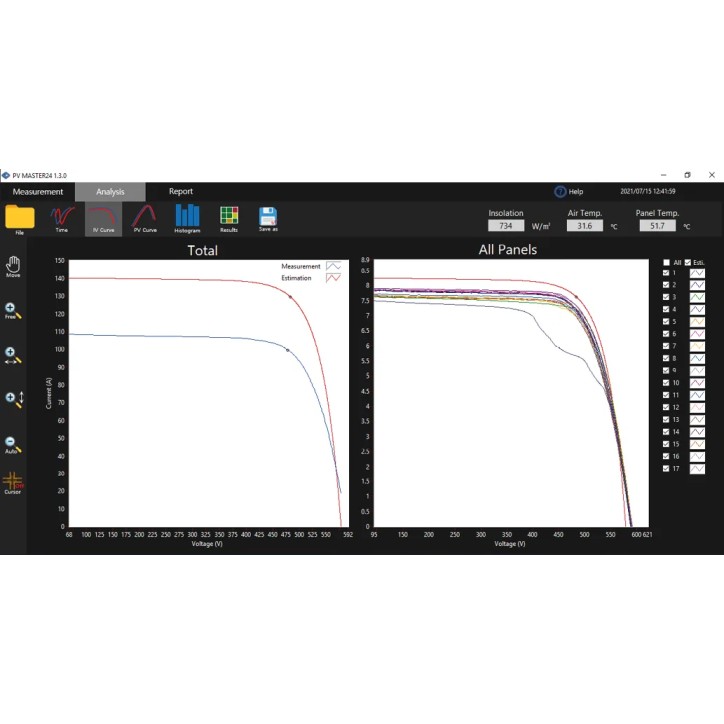

• Courbe IV par chaîne et globale

• Courbe PV

• Courbe STC corrigée (température + irradiance)

• Tension / courant en données brutes

• Facteur de remplissage (FF)
  Options :

• Analyse chaîne par chaîne

• Zoom, curseurs, inspection détaillée

• Analyse des signaux bruts

3. Analyse des incohérences

Analyse automatique pour :

• Tension

• Courant

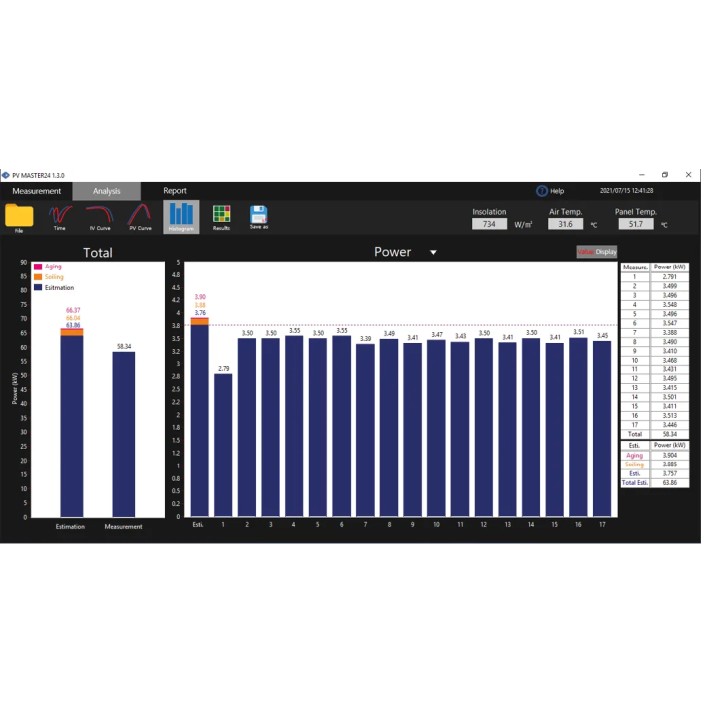

• Puissance
  Évaluation selon :

• Conditions STC

• Vieillissement

• Salissure et dégradation

4. Diagnostic automatique

Diagnostic intelligent breveté avec affichage des défauts :

• Mismatch

• PID

• Points chauds

• Diode by-pass défectueuse

• Encrassement

• Microfissures

• Délamination

• Verre cassé

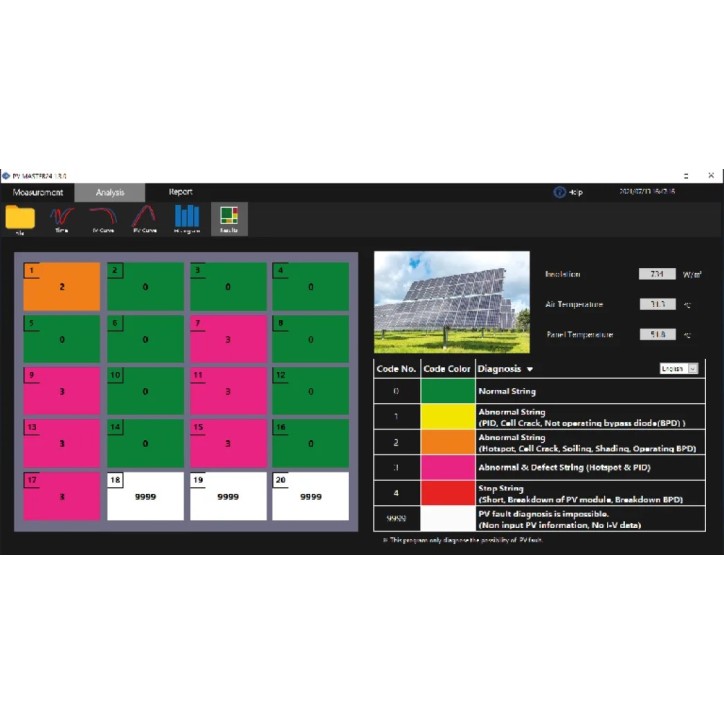

  Le système affiche des couleurs pour indiquer l’état de chaque chaîne.

5. Export

• Génération automatique de rapports

• Édition sur site ou ultérieure

• Formats : PDF, XLS, CSV

• Ajout de logo, commentaires, emplacement

• Envoi direct par email

6. Autres programmes

• Système fonctionnant sous Windows

• Installation possible de :

  • Microsoft Excel

  • Microsoft Word

  • Matlab

  • Logiciels de communication et automatisation

APPLICATIONS

• Inspection de centrales photovoltaïques

• Mise en service et contrôle qualité

• Maintenance préventive et corrective

• Analyse des performances des modules PV

• Détection de défauts invisibles

• Contrôle après installation ou réparation

• Études de vieillissement et rendement

• Audits de parcs solaires
