La croissance rapide des installations photovoltaïques nécessite des outils d’inspection fiables et rapides. Les systèmes PV sont robustes, durables et faciles à maintenir, mais des erreurs invisibles peuvent réduire leur rendement jusqu’à 10 % en 3 ans, et des pertes dues au déséquilibre peuvent être 10 à 100 fois supérieures à celles des modules défectueux individuels.

Détection des défauts courants

• Déséquilibre des chaînes PV

• Points chauds

• PID (dégradation induite par le potentiel)

• Diodes de dérivation défectueuses

• Rupture de cellule

• Bris de verre et contamination

• Délamination et décoloration

• Et bien plus encore

Même les modules prétendument “Non-PID” peuvent présenter ces défauts au fil du temps.

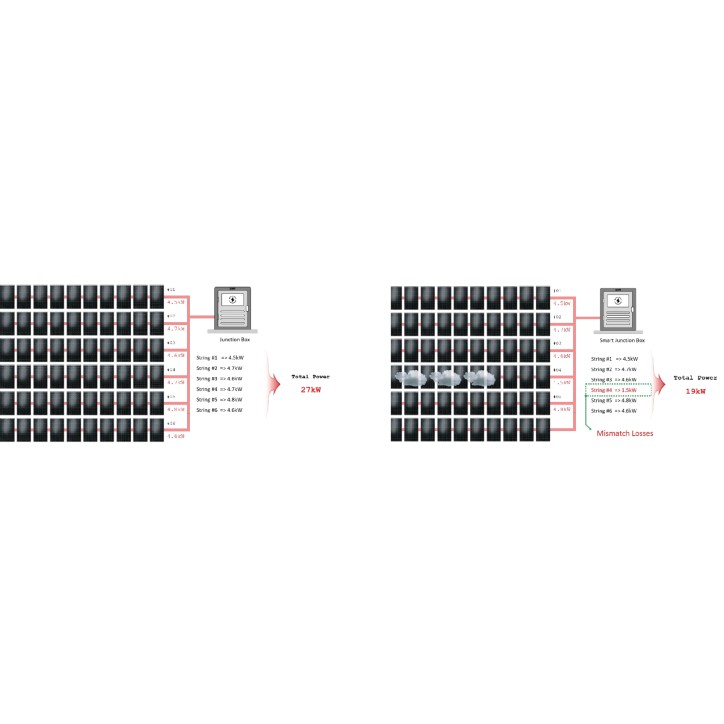

Pertes dues à l’inadéquation

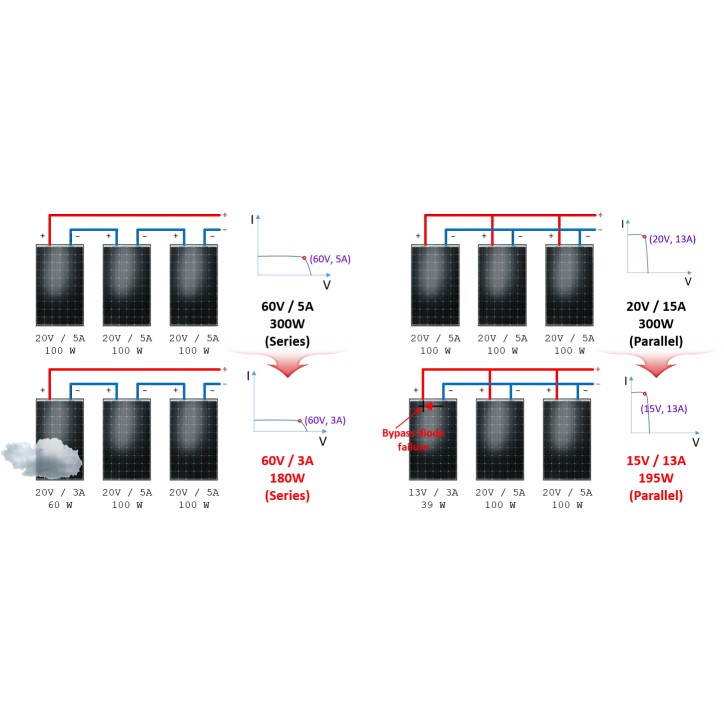

Le déséquilibre survient lors du raccordement en série ou en parallèle des modules PV. Il peut être causé par des orientations différentes, ombrage, inclinaison inégale, erreurs de paramétrage PID, ou problèmes de câblage. Ces pertes peuvent réduire la puissance d’un champ entier bien au-delà de la perte d’une seule chaîne.

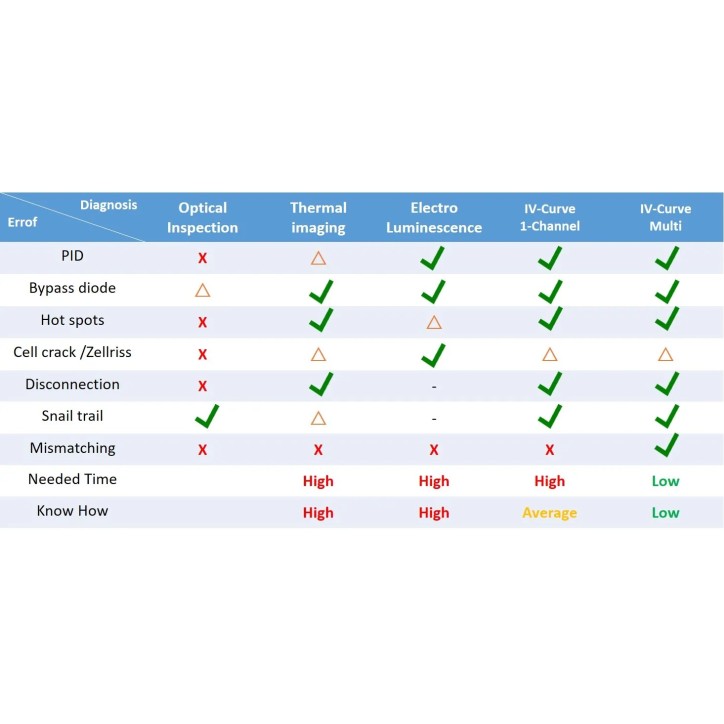

Méthodes d’inspection

1. Inspection visuelle – Permet d’identifier les anomalies évidentes, mais limitée pour détecter les défauts invisibles comme le PID ou les fissures cellulaires.

2. Imagerie thermique – Détecte les points chauds et anomalies en fonctionnement, souvent via drones ou aéronefs, mais ne détecte pas le PID ni les ruptures cellulaires.

3. Électroluminescence – Analyse détaillée en laboratoire, la nuit, sans soleil, mais peu adaptée pour des inspections rapides sur site.

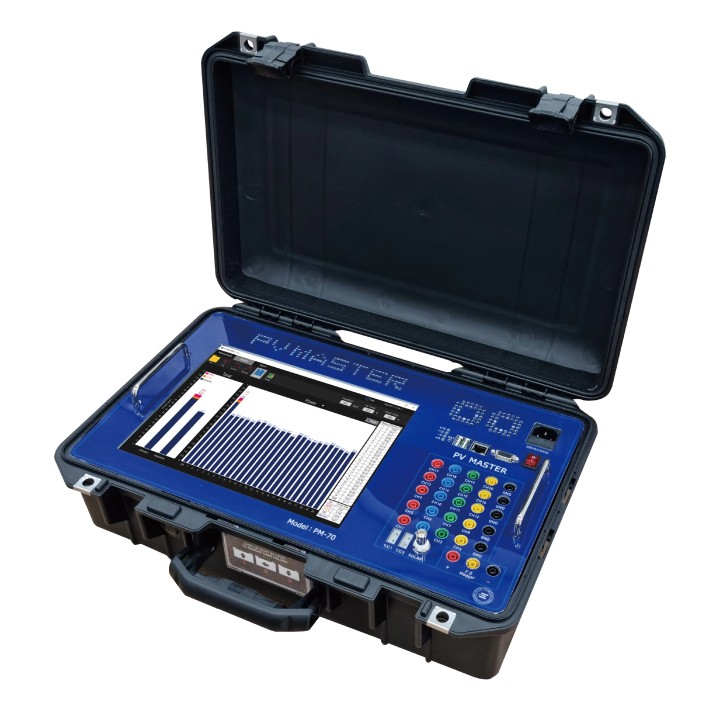

4. Courbes caractéristiques IV multicanal – Méthode la plus complète permettant de détecter les pertes dues au déséquilibre des chaînes, l’ombrage, la pollution, les diodes de dérivation défectueuses et autres défauts grâce à un diagnostic automatique intelligent.

Diagnostic automatique

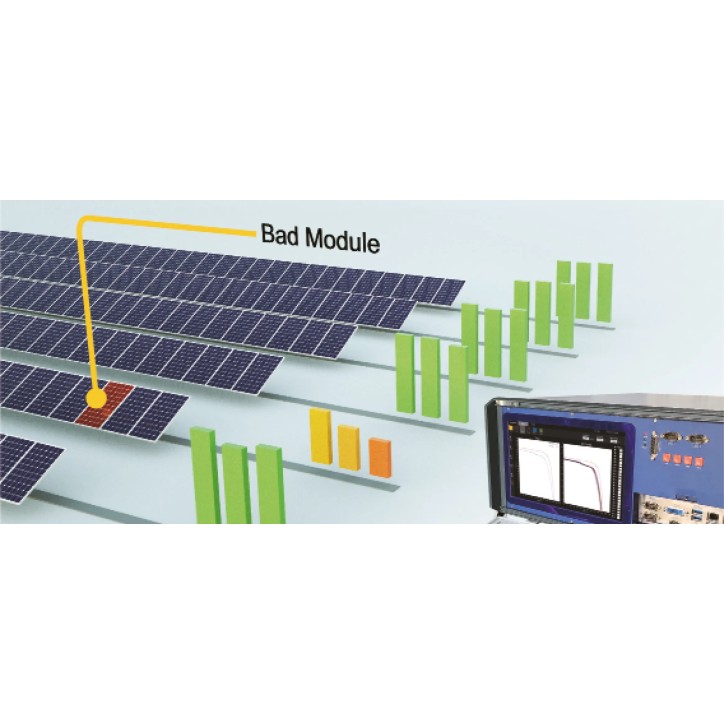

Le système breveté affiche l’état de chaque chaîne avec un code couleur, indiquant :

• Déséquilibre de chaîne

• PID

• Points chauds

• Diodes de dérivation défectueuses

• Ombres ou contamination

• Bris de verre, délamination et fissures

Efficacité

Alors qu’une inspection IV monocanal peut prendre des jours pour 400 chaînes, le système multicanal réduit le temps d’inspection à ~4 heures par MW, tout en fournissant des données précises sur les pertes dues au déséquilibre.

Conformité

Conforme à la norme IEC 62446-2, garantissant des inspections fiables et reproductibles.

AVANTAGES

• Inspection rapide et fiable de parcs solaires

• Diagnostic multicanal simultané jusqu’à 20 chaînes

• Détection automatique des défauts critiques (PID, points chauds, fissures, bris de verre…)

• Identification des pertes dues au déséquilibre des chaînes PV

• Gain de temps considérable par rapport aux systèmes IV monocanal

• Génération automatique de rapports professionnels

• Compatible avec les normes IEC 62446-2

APPLICATIONS

• Contrôle et maintenance de centrales photovoltaïques

• Détection préventive des défauts PV

• Analyse et comparaison des performances des chaînes PV

• Optimisation de la production énergétique et réduction des pertes

• Inspection de modules PV haute capacité
