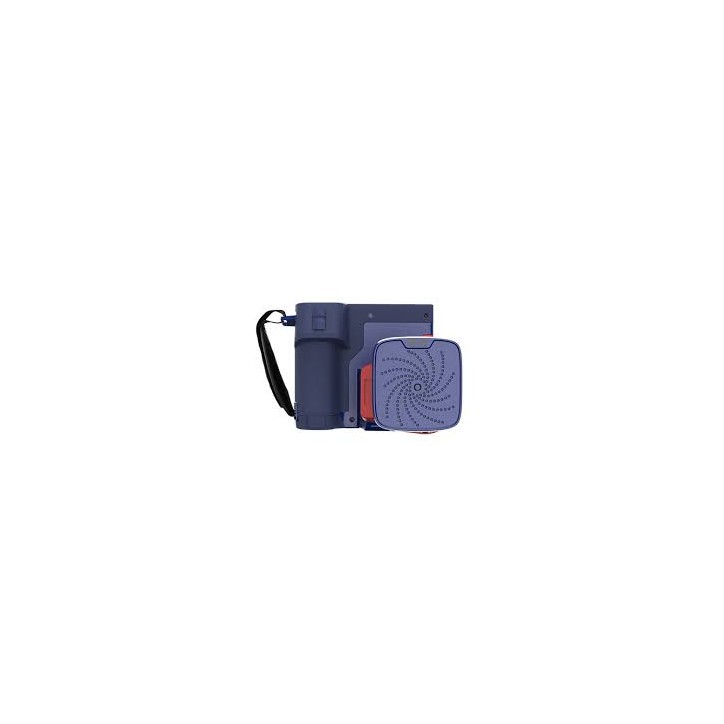

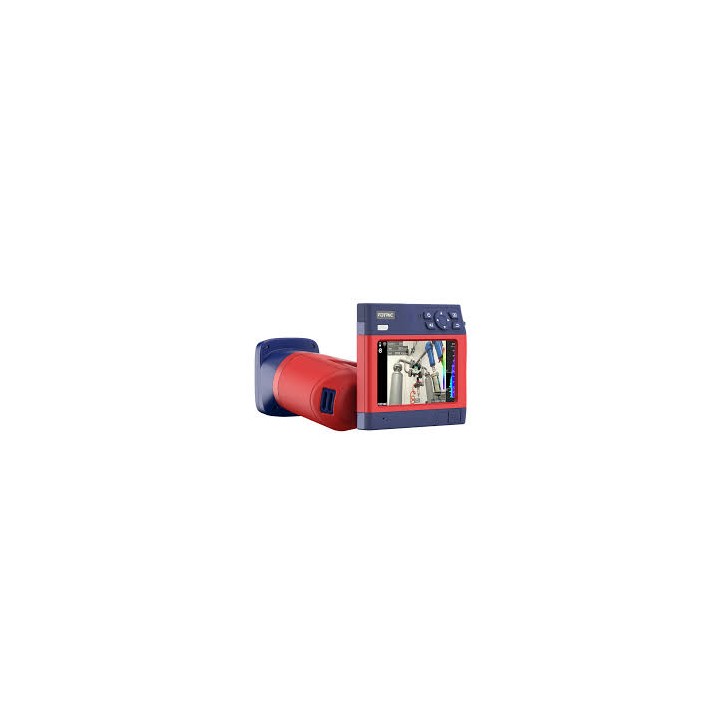

La FOTRIC H Flex redéfinit l’inspection industrielle en combinant imagerie acoustique haute performance, flexibilité mécanique et automatisation intelligente. Elle est la première caméra acoustique du marché dotée d’un réseau de microphones articulé avec rotation continue de 0 à 180°, permettant aux inspecteurs de travailler dans une posture naturelle, même dans des environnements contraints.

Grâce à ses 162 microphones numériques MEMS, la H6Flex détecte avec précision les fuites d’air comprimé, les fuites de gaz et les décharges partielles dans les équipements électriques. Associée à NaviPdM, l’assistant d’inspection basé sur l’IA, elle automatise les tâches répétitives et améliore la fiabilité des diagnostics sur le terrain.

Points forts

• Réseau de 162 microphones numériques MEMS

• Capteur acoustique rotatif 0–180°

• Assistant d’inspection IA NaviPdM

• Détection des fuites d’air et de gaz

• Diagnostic des décharges partielles

• Analyse embarquée (images et vidéos acoustiques)

• Inspection ergonomique et sécurisée

• Réduction des risques TMS et arcs électriques

Flexibilité mécanique unique – 180°

La tête acoustique rotative permet :

• Inspections en hauteur sans lever les bras

• Inspections au sol sans se pencher

• Travail en position verticale, bras bas et dos droit

• Accès aux zones étroites et dangereuses

 Résultat : moins de fatigue, moins de blessures, plus de sécurité.

Sécurité renforcée

• Inspection à distance > 90 cm, hors zone d’arc électrique

• Réduction de l’exposition aux risques électriques

• Conformité aux bonnes pratiques NFPA 70E / IEEE 1584

• Diminution du besoin d’EPI lourds

NaviPdM – Assistant d’inspection IA

• Automatise les tâches logistiques répétitives

• Guide l’inspecteur durant les inspections

• Optimise la collecte et l’analyse des données

• Réduction du temps perdu (jusqu’à 90 %)

Technologies acoustiques avancées

• T-FFTD® (Acoustic Imaging Delay)
  Capture et maintien des événements acoustiques transitoires à l’échelle microseconde

• Mise au point acoustique
  Masque l’environnement et cible uniquement la zone d’intérêt

• Fond en niveaux de gris industriel
  Améliore la visibilité des signaux sonores

Modes d’inspection

• Mode fuite : affichage du niveau de fuite sur l’appareil

• Mode décharge partielle : diagramme PRPD, compatible 50/60 Hz

• Évaluation instantanée et génération facilitée de rapports

Applications

• Détection des fuites d’air comprimé

• Fuites de gaz industriels

• Diagnostic des décharges partielles

• Inspections électriques HT / MT

• Maintenance prédictive

• Inspections en zones difficiles d’accès

Caractéristiques techniques

Modèle : FOTRIC H6Flex
Assistant IA : NaviPdM
Microphones : 162 microphones numériques MEMS
Réseau acoustique : Articulé, rotation 0–180°
Champ de vision acoustique (FOV) : 66° × 52°
Distance de fonctionnement : 0,3 à 100 m
Modes de détection : Fuite / Décharge partielle (PRPD)
Analyse embarquée : Images et vidéos acoustiques holographiques
Mise au point acoustique : Oui
T-FFTD® : Oui
