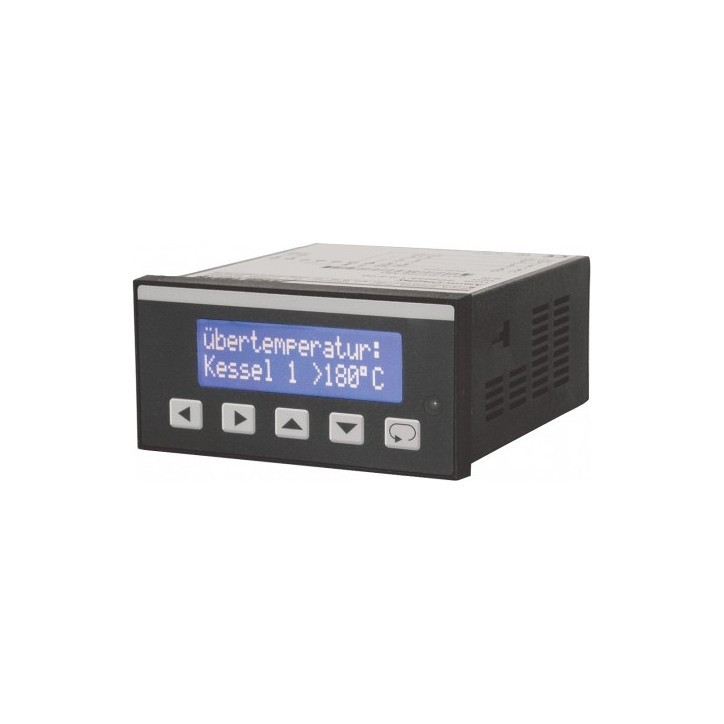

L'afficheur d'alarme SD9648 est utilisé pour l'affichage et l'évaluation des signaux d'alarme. Activation avec contacts secs, signaux 0 / 24 V ou 0 / 4..20 mA pour la surveillance des valeurs de mesure analogiques.

Données Techniques :

Tension d'alimentation : 230V AC ±10%, 115V AC ±10%, 24V AC±10%, 24V DC ±15%

Fréquence AC : 50/60 Hz

Consommation électrique : max. 3,5 VA

Température de fonctionnement : 0 ... +50 °C

Tension nominale : 250 V~ selon. selon VDE 0110 entre entrée/sortie/tension d'alimentation degré de pollution 2, catégorie de surtension III

Tension de test : 4kV=, entre entrée/sortie/tension d'alimentation

- conformité : EN55022, EN60555, IEC610004-3/4/5/11/13

Contributions Entrées numériques : 0/24 V DC, Ri = 10 kΩ, seuil de commutation bas <4 V, haut >11 V max. 35V

Impulsion/ pause : min. 10 millisecondes

Entrées analogiques : 0/4 ... 20 mA, Ri = 100 Ω chute de tension max. 2,2 V à 20 mA

application de surcharge. ≥ 23 mA (tension max. 35 V).

Avec un appareil sans puissance, les entrées sont devenues une résistance élevée

Précision : 0,1 %, ± 1 chiffre

Coefficient de température : < 0,003 %/K

Alimentation transmetteur : Uo = 24 V, Ri 150 Ω, max. 50 mA

Affichage : Affichage texte LCD blanc/bleu, hauteur 6,5 mm avec rétroéclairage

Plage d'affichage : 2 lignes de 16 caractères chacune

Temps de rafraichissement : 0.5s Sortie : SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A

Boîtier panneau : DIN 96x48 mm, Matériau PA6-GF ; UL94V-0

Dimensions : Façade 96x48 mm, profondeur de montage 100 mm,

Poids : max. 390 g

Connexion : Bornes à pince, fil simple 2 mm², fil souple 1,5 mm², AWG14

Protection : Face avant IP65, bornes IP20, protège-doigts selon. à l'Allemand BGV A3
