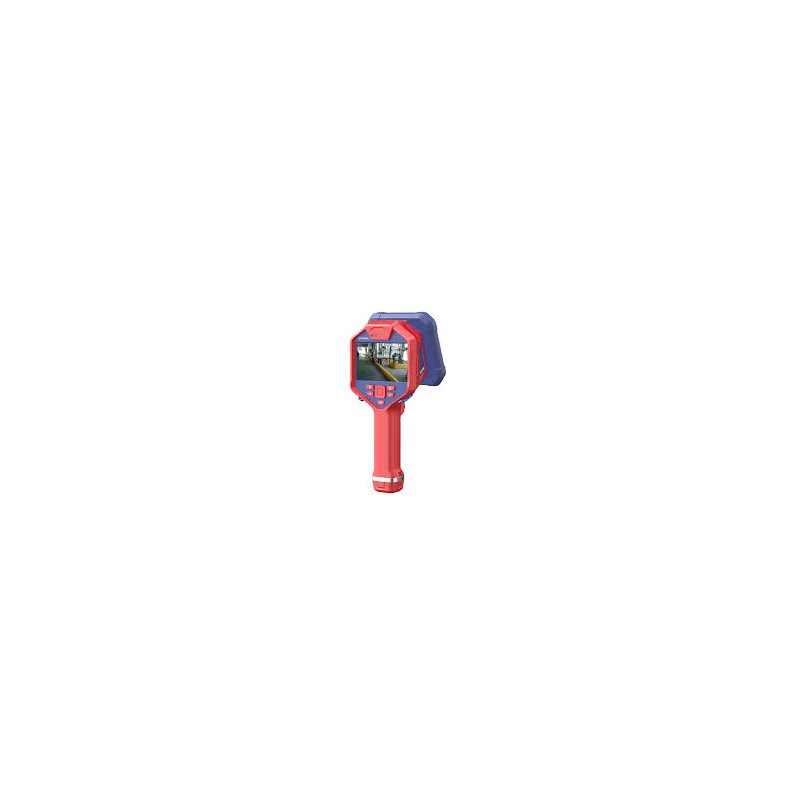

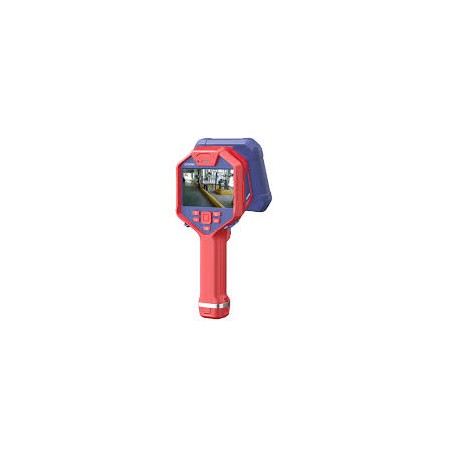

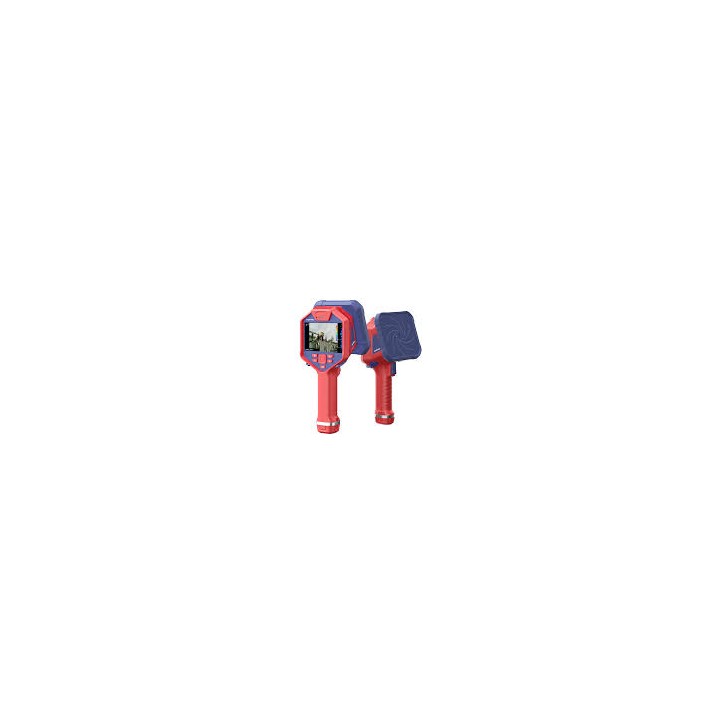

La série FOTRIC H représente une nouvelle génération de caméras acoustiques industrielles dédiées à la maintenance prédictive, à l’inspection électrique et à l’optimisation énergétique. Grâce à une sensibilité exceptionnelle, rendue possible par un réseau allant jusqu’à 162 microphones numériques MEMS disposés en spirale, ces caméras détectent avec précision les fuites de gaz les plus faibles ainsi que les décharges partielles naissantes dans les équipements électriques.

Les modèles H4 à H6 combinent imagerie acoustique avancée, analyse embarquée, évaluation des coûts de fuite et diagnostic automatisé des décharges partielles, permettant aux équipes de maintenance de prendre des décisions rapides, fiables et économiquement pertinentes.

Points forts

• Jusqu’à 162 microphones numériques MEMS

• Sensibilité acoustique exceptionnelle

• Détection et évaluation des fuites de gaz

• Diagnostic automatique des décharges partielles (PD)

• Analyse directement sur l’appareil

• Évaluation des coûts énergétiques des fuites

• Lampe LED intégrée (mode torche / flash)

• Caméra numérique industrielle 13 MP

• Indice de protection IP54

Technologie acoustique avancée

• Réseau de microphones MEMS haute densité

• Disposition en spirale 6,6 pouces

• Champ de vision acoustique : 66° × 52°

• Plage de fréquences : 2 kHz à 100 kHz

• Fréquence d’échantillonnage acoustique : 200 kHz

• Fréquence de rafraîchissement : 25 Hz

Mode de focalisation acoustique

Le mode de mise au point acoustique filtre efficacement les bruits parasites et permet de :

• Se concentrer sur une zone d’intérêt précise

• Localiser rapidement la source d’une fuite ou d’une décharge

• Améliorer la fiabilité des diagnostics en environnements bruyants

Double fonction clé

 Évaluation des fuites

• Identification automatique des points de fuite

• Quantification des pertes

• Calcul des coûts énergétiques annuels

• Priorisation des interventions selon le ROI

 Diagnostic des décharges partielles

• Identification automatique des types de décharges :

  • Décharges de surface

  • Décharges flottantes

  • Décharges à pointe (effet corona)

• Visualisation acoustique et analyse embarquée

• Adapté aux transformateurs, postes HT, cellules et appareillages

Modes de détection

• Mode LQ : affichage du niveau de fuite / décharge

• Mode PD : diagramme PRPD, compatible 50/60 Hz

• Sélection manuelle ou automatique des plages de fréquences

📊 Analyse et logiciel

• Analyse acoustique directement sur l’appareil

• Logiciel PC : AnalyzIR (analyse thermique & acoustique)

• Rapports exploitables pour maintenance et audits énergétiques

Ergonomie et affichage

• Écran tactile LCD 5 pouces – 1280 × 720

• Verre Gorilla Glass anti-explosion

• Caméra numérique industrielle 13 MP

• Lampe LED intégrée (éclairage torche / flash)

Autonomie et robustesse

• 2 batteries lithium incluses

• Autonomie ≥ 4 heures par batterie

• Boîtier IP54

• Température de fonctionnement : -20 °C à +44 °C

• Poids : 1,3 kg (batterie incluse)

Caractéristiques techniques – Modèle H6

• Modèle : FOTRIC H6

• Microphones : 162 MEMS numériques

• Distance de travail : 0,3 à 200 m

• Champ de vision acoustique : 66° × 52°

• Plage de fréquences : 2–100 kHz

• Analyse embarquée : Oui

• Évaluation des fuites : Automatique

• Diagnostic PD : Automatique

• Indice de protection : IP54

• Intervalle d’étalonnage recommandé : 1 an

Applications

• Détection de fuites d’air comprimé et de gaz

• Audit énergétique industriel

• Maintenance prédictive

• Diagnostic des équipements HT / MT

• Inspection des transformateurs et postes électriques

• Réduction des pertes et optimisation des coûts
