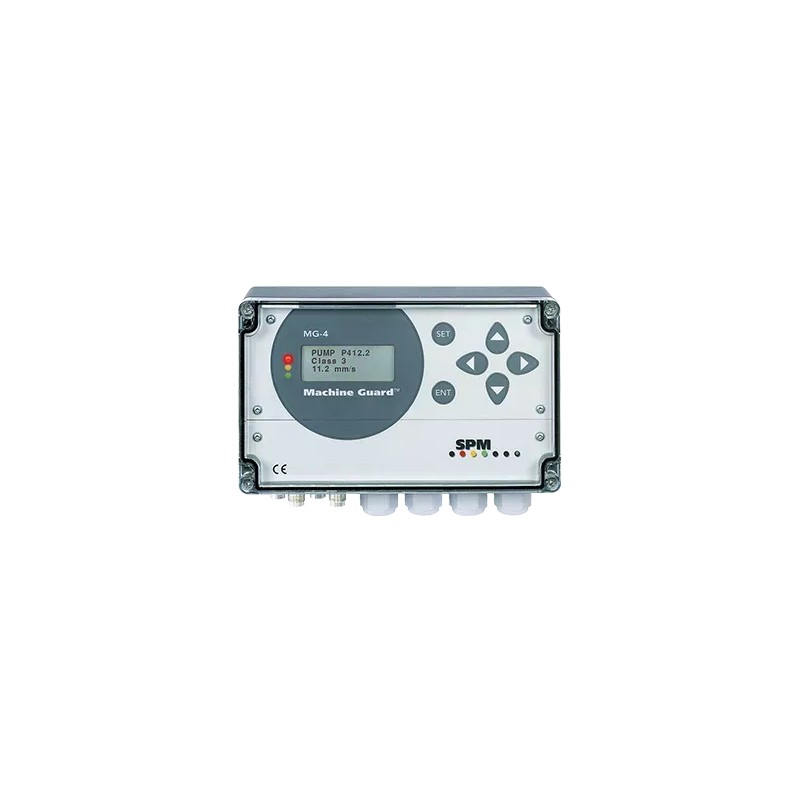

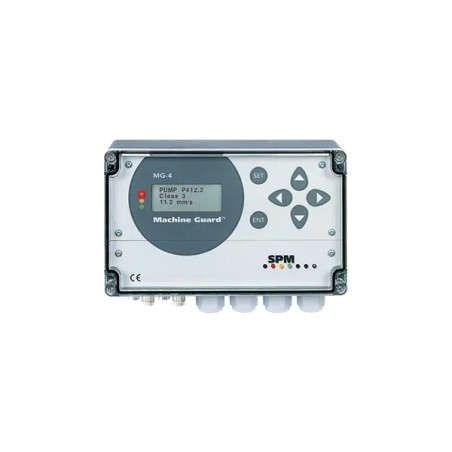

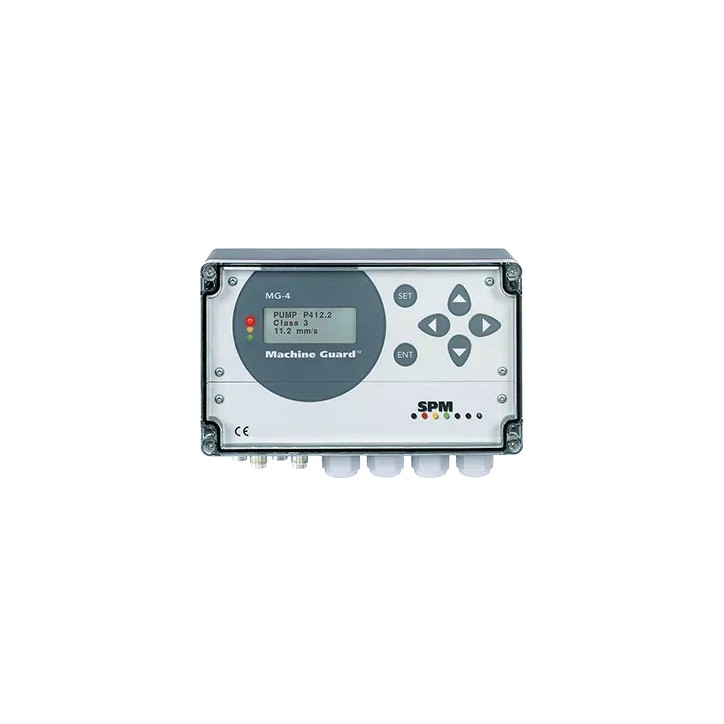

Le MG-4 constitue un point de départ économique pour la surveillance de l’état des machines individuelles et peut évoluer vers une solution en ligne complète. Il combine les méthodes les plus fiables pour la détection automatique des défauts :

• Surveillance des impulsions de choc pour prévenir la lubrification insuffisante, les surcharges ou les dommages naissants sur les roulements.

• Surveillance des vibrations pour détecter toute augmentation significative de l’intensité vibratoire.

Le système est programmable, simple à utiliser et ne nécessite pas de coûts d’exploitation supplémentaires.

Points forts

• Économique : faible coût d’acquisition et de maintenance

• Flexible : installation possible sur tous types de machines tournantes

• Surveillance automatique : 24h/24, sans intervention humaine

• Affichage continu : valeurs mises à jour en temps réel

• Alertes configurables : niveaux, délais et relais personnalisables

Différences au sein de la famille MG-4

Fonctions communes

• Affichage de la valeur mesurée avec mises à jour continues

• Sortie analogique 4–20 mA programmable par pas de 10 mm/s RMS (VIB) ou 10 dB (SPM)

• Relais : 250 V (1) et 125 V (2–4 selon modèle) avec niveaux d’alerte programmables

• Alimentation : 230 Vca, 115 Vca ou 15–30 Vca/Vcc

• Plage de fréquences : inférieure 3, 10 ou 100 Hz, supérieure 1000 ou 2000 Hz

• Techniques SPM : dBm/dBc ou LR/HR

• Boîtier mural : IP65

Les paramètres (canal/relais, niveaux d’alerte, retard d’alerte) sont programmables via boutons-poussoirs sur le panneau avant.

Variante MG4-Ref11

Le MG4-Ref11 est spécialement conçu pour l’industrie des pâtes et papiers afin de surveiller les raffineurs.

• Surveillance rapide des segments de disque rotatifs

• Capteur d’impulsions de choc pour détecter les chocs mécaniques avec un minimum d’amortissement

• Mesure RMS de la vitesse de vibration selon ISO 2372

• Activation automatique de relais en cas de contact entre segments

• Écran affichant les résultats des deux canaux

Applications typiques

• Surveillance continue des machines critiques

• Détection précoce des défauts de roulements et de lubrification

• Raffineurs à segment unique dans l’industrie des pâtes et papiers
