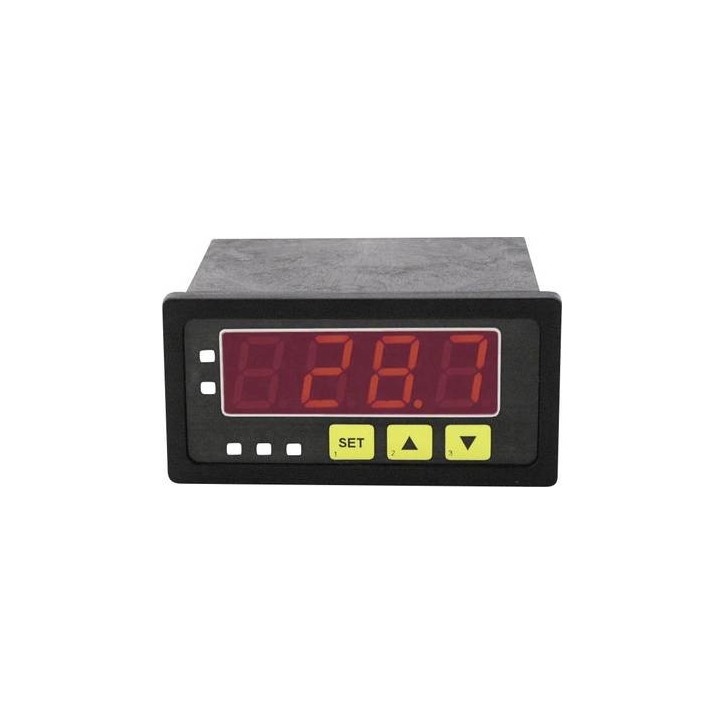

L'ampèremètre numérique A9648 a été conçu pour mesurer les signaux de courant continu et alternatif. Cinq modèles de base sont sélectionnables et permettent de mesurer des courants de 0... 0,900 mA à 0... 60,0 A. Au sein d'un modèle, la plage de mesure est librement programmable. La mesure de courants bipolaires est possible par exemple -20 ... +20 mA. Une plage d'affichage programmable libre supplémentaire à ± 9999(0) chiffres peut être attribuée à un courant programmé plage de mesure. Cela peut être important si le courant mesuré est un degré pour une autre dimension physique.

Fiche Techniques :

Tension d'alimentation : 230 V CA ±10 % ; 115 V CA ±10 %, 24 V CA ±10 % ou 24 V CC ±15 %

Consommation électrique : max. 3,5 VA, avec sortie analogique 5 VA

Température de fonctionnement : -10 ... +55 °C (14 ... 131 °F)

Tension nominale : 250 V AC selon. VDE 0110 entre entrée / sortie / tension d'alimentation

Degré de pollution 2, catégorie de surtension III

Tension d'essai : 4 kV DC, entre entrée/sortie/tension d'alimentation

- conformité : EN55022, EN60555, IEC61000-4-3/4/5/11/13

Saisir Gamme de mesure : Modèle 1-4 0 ... 0,9 mA à 6 A DC/ACTRMS Modèle 5 0 ... 4,5 à 60 A ACTRMS

Résistance d'entrée : Modèle 1 = 20 Ω, Modèle 2 = 2 Ω, Modèle 3 = 0,2 Ω, Modèle 4 = 0,02 Ω, Modèle 5 = transformateur de courant intégré

Surcharge : 2 fois ; 4 fois max. 5s Précision : < 0,1 % ±2 chiffres (DC) ; 0,5 % ±2 chiffres (CA)

Facteur de crête<3 ⇒ max. 2 % d'erreur, facteur de crête<5 ⇒ max. 5 % d'erreur

Coefficient de température : 0,05 % / K

Affichage : LED rouge, 14,2 mm

Plage d'affichage : ±9999(0) chiffres, avec suppression du zéro en tête

Affichage des paramètres : LED 2 chiffres rouge, 7 mm (Paramètre - et indicateur de sortie)

Sortir Relais : SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A

Transistor : max. 35 V AC/DC / 100 mA, protégé contre les courts-circuits

Sortie analogique : charge 0/4 ... 20 mA ≤500 Ω ; Charge 0/2 ... 10 V >500 Ω, isolée Changement de sortie automatique (en fonction de la charge)

- Précision : 0,1 % ; TK 0,01 % / K

Boîtier panneau : DIN 96x48 mm, matériau PA6-GF ; UL94V-0

Dimensions : Façade 96x48 mm, profondeur de montage 100 mm,

Poids : max. 390 g

Raccordement électrique : Bornes à pince, fil simple 2 mm², fil souple 1 mm², AWG14

Protection : Face avant IP65, bornes IP20, fingersafe acc. BGV A3 allemand
