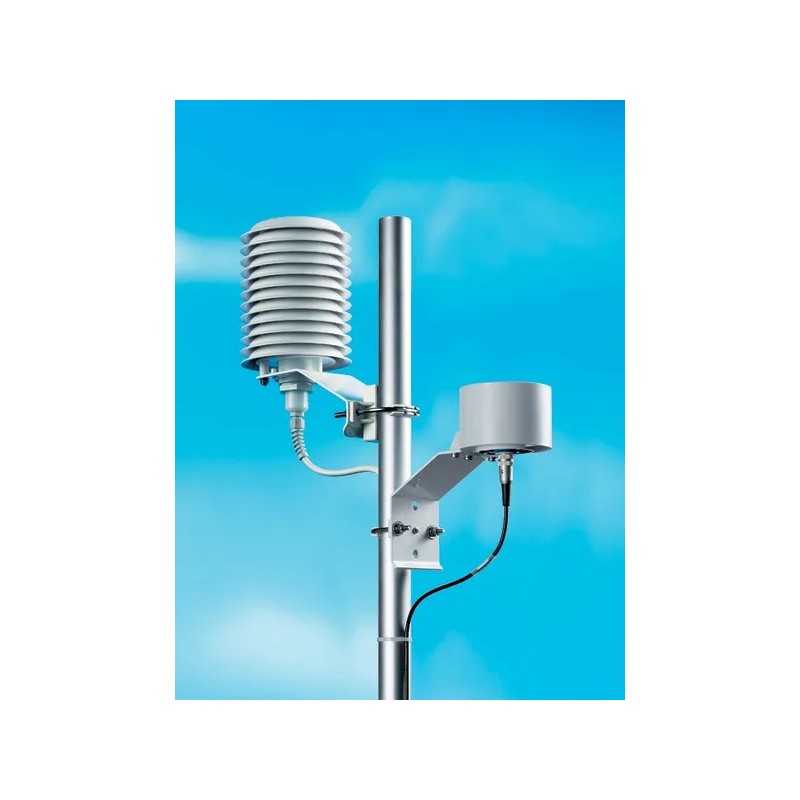

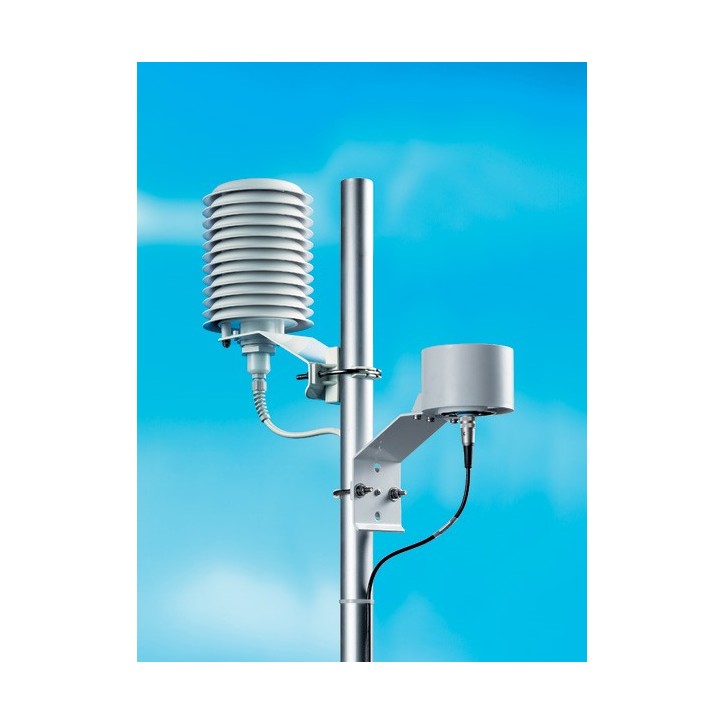

HD2013.2 est un capteur de pluie qui se base sur le principe capacitif. La capacité de l’élément sensible, sur un support en alumine, varie en fonction de la superficie mouillée par les gouttes d’eau. Un élément chauffant intégré au capteur permet de le maintenir sec en faisant évaporer l’eau tombée. Ceci évite les fausses communications dues au brouillard ou à des phénomènes de condensation. En outre, l’élément chauffant peut être activé à de basses températures, en faisant fondre la neige tombée ce qui permet de relever les précipitations neigeuses.

La coupole circulaire externe de l’instrument sert de paravent au capteur et le préserve des fausses indications. L’instrument est doté de trois sorties différentes: une sortie «Rain ON/OFF» (Pluie ON/OFF) qui signale la présence (sur ON) ou l’absence (sur OFF) de précipitations pluvieuses (ou neigeuses) et qui peut être utilisée pour commander la bobine relais ou tout autre dispositif similaire; une sortie numérique en tension 0…1V (calibrée) et une sortie en fréquence dans la plage 1,5…6 KHz (non calibrée) fournissent une indication précise de l’intensité de la précipitation en cours.

La sortie ON/OFF est dotée d’un circuit à retard qui signale la fin d’une précipitation pluvieuse avec un décalage d’environ 2 minutes ce qui permet de différentier la condition de fin de pluie et la condition de pluie légère. L’élément chauffant peut être désactivé en remettant à 0V l’entrée Heater OFF (Élément chauffant OFF) là où la consommation d’énergie est critique. Sur demande, au moment de la commande, il est possible d’installer un dispositif anti-oiseaux formé d’un anneau à 6 pointes ayant un diamètre de 3mm et une hauteur de 60mm.

Données Techniques :
Capteur

Type: Capacitif avec élément chauffant intégré

Superficie capteur: 6.6cm2

Angle: 30°

Sensibilité

Superficie sensible minimum: 0.05cm2

Retard d’intervention (OFF>>ON): < 0.1ms

Retard de désactivation (ON>>OFF): < 5min

Dimensions

Diamètre x hauteur: ø107 x 70 mm

Poids: 450g

Longueur du câble: 5m (autres mesures sur demande)

Matériau: LURAN S777K de BASF

Caractéristiques électriques

Alimentation

Tension d’alimentation: 12Vdc ± 10%
Courant absorbé:

• 130mA (typique)

• 230mA (max)

• 10mA (avec élément chauffant
  désactivé)


Puissance absorbée par le capteur: 0.5 ... 2.3W

Sorties

Rain (Pluie) ON/OFF: Open collector (Collecteur ouvert),fermé en cas de pluie.

Tension maximum: 15V

Courant maximum: 50mA

Sortie numérique: 0...1V (0V = pluie, 1V = capteur sec)

Sortie fréquence non calibrée: 1500 ... 6000Hz (pluie ... capteur sec)

Entrées

Heater (Élément chauffant) OFF: OFF = connecté à GND

Capacité du contact de fermeture: 15Vdc, 2mA

Conditions ambiantes

Température de travail: -15 ... +55°C

Température de stockage: -40 ... +65°C
