Débitmètre
Contrôleur de débit mécanique, pour fluides, avec piston à ressort et déclenchement magnétique d'un interrupteur Reed. Construction robuste en matériau POM
Garanties sécurité
Politique de livraison
Politique retours
Contrôleur de débit mécanique, pour fluides, avec piston à ressort et déclenchement magnétique d'un interrupteur Reed. Construction robuste en matériau POM

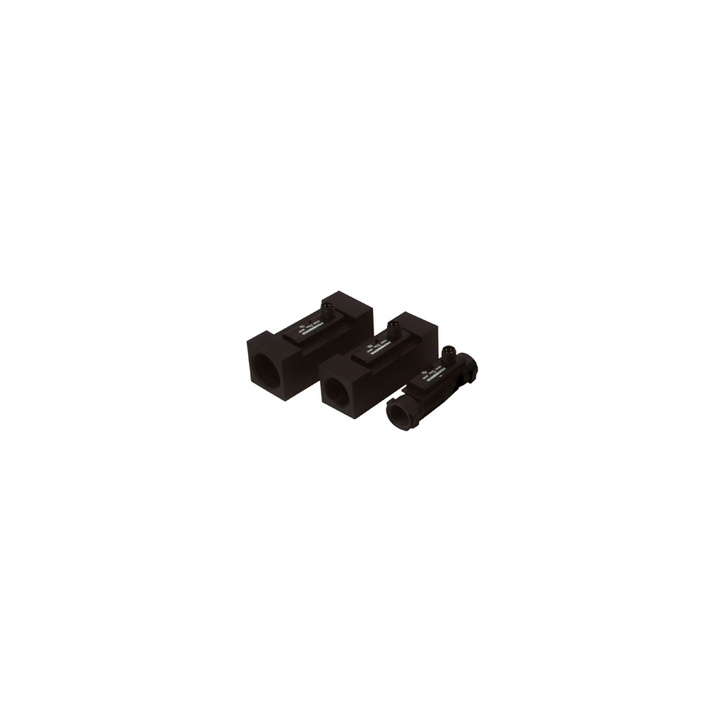

Contrôleur de débit FW1-...GP
● Conception économique
● Puissance de commutation élevée
● Insensible à la saleté
Caractéristiques :
Contrôleur de débit mécanique, pour fluides, avec ressort piston et déclenchement magnétique d'un interrupteur à lames.
Robuste
construction en matériau POM.
Manipulation et fonctionnement
● Inclut une section d'apaisement droite de 5 x DN dans l'entrée et la sortie
● Inclure un filtre si les médias sont sales (utiliser un filtre magnétique pour les composants ferritiques).
● Il faut s'assurer que les valeurs indiquées pour la tension, le courant et la puissance ne sont pas dépassées.
● Lors de la mise sous tension, une charge doit être connectée en série. ● Les détails électriques s'appliquent aux charges ohmiques. Capacitif, les charges inductives et lampes doivent être exploitées à l'aide d'un circuit de protection. Ajustement Desserrez légèrement la vis, poussez la tête de commutation dans la position, Choix ● Valeur de commutation pour l'huile ● Valeurs spéciales ● Sortie de câble 3 m Informations de commande ● Spécifier le sens d'écoulement, le fluide et la plage de commutation. ● Pour les huiles. Indiquer la viscosité, la température et la désignation (par ex. ISO VG 68) (se renseigner sur la plage de commutation).
FW1-015..025GP
Fiche technique
- Température
- -20..+90 °C Media
- Switch
- reed switch
- Switching
- max. 50 VA capacity
- Switching current
- max. 0.5 A
- Ambient temperature
- -20..+70 °C
- Switching voltage
- max. 230 V AC
- Protection class
- 2 - safety insulation
- Ingress protection
- IP 67
- Electrical connection
- for round plug connector M12x1, 4-pole
- Nominal width
- DN 15..25
- Process connection
- female thread G 1/2..G 1 (note: for plastic parts it is not possible to guarantee trueness of calibration; further process connections available on request)
- Pressure loss (average)
- 0.2..0.8 bar at Qmax.
- Switching range
- 1..11 l/min
- Qmax
- to 30 l/min
- Tolerance
- ±10 % of full scale value
- Pressure resistance
- PN 10 bar
- Media
- water (oil available on request)
- Materials medium-contact
- POM GV, POM, 1.4310, hard ferrite
- Non-mediumcontact materials
- PC, 1.4301, 1.4305
- Installation location
- Standard: horizontal inwards flow; other installation positions are possible; the installation position affects the switching point and range.
