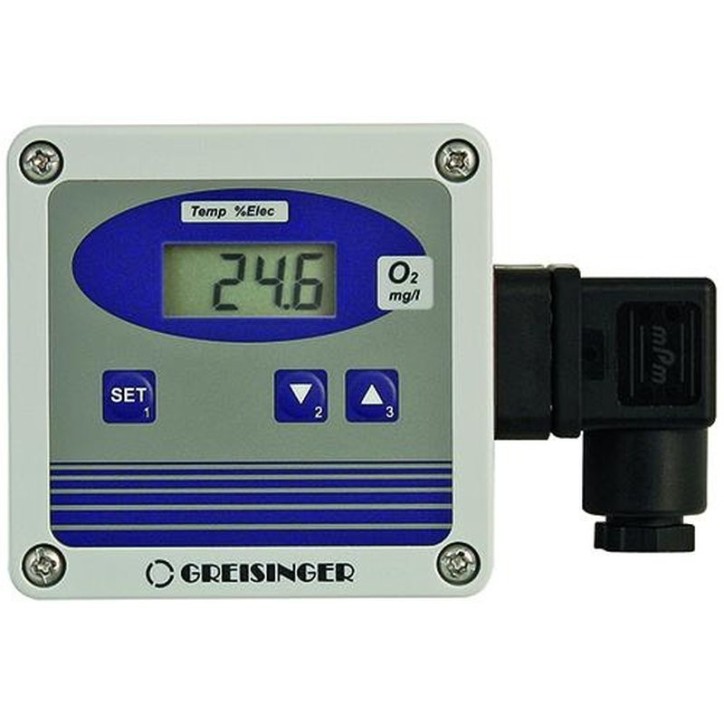

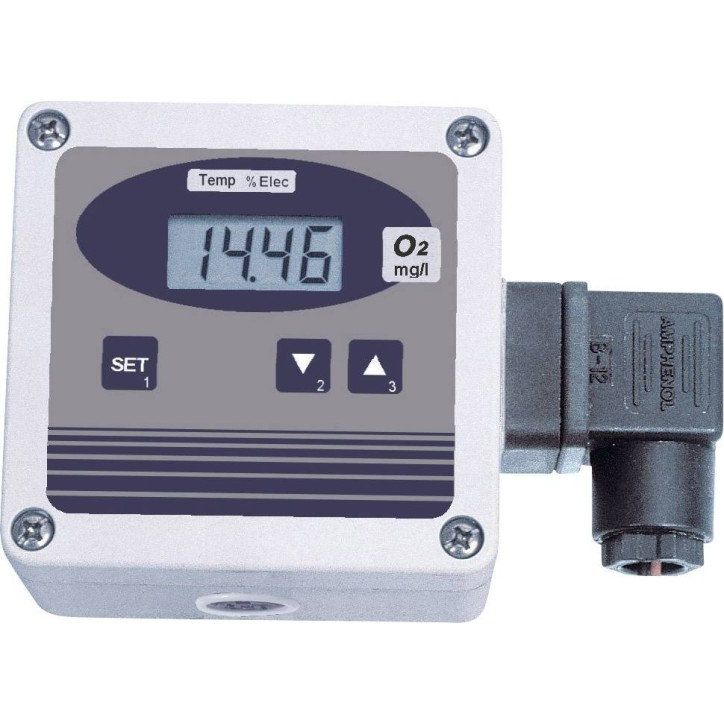

Convertisseur de mesure d'oxygène pour de l'oxygène dissous dans des liquides

OXY 3610 MP

Convertisseur de mesure d'oxygène pour de l'oxygène dissous dans des liquides



Convertisseur de mesure d'oxygène pour de l'oxygène dissous dans des liquides

OXY 3610 MP   :  incl. capteur de mes.

Plages de mesure :

Concentration O2                 : 0,00 à 25,00 mg/l (soluté)

Température                         : 0,0 ... 50,0 °C

Précision(à temp. nom. de 25 °C) :

  • Oxygène                                : ±1,5 % de la val. mes. ± 0,2 mg/l
  • Température                         : ±0,1 °C ± 1 point

Signal sortie (02)                 : 4-20 mA (2 fi ls, standard) 0-10 V (3 fi ls, en option)

Séparation galvanique          : Entrée galv.

Courant auxiliaire                  : 12 ... 30 Vc.c. (sortie 4-20 mA)
                                                 18 ... 30 Vc.c. (sortie 0-10 V en option)
Impéd. adm. (à 4-20 mA)     : RA [Ω] = (Uv [V] - 12 V) / 0,02 A

Charge adm. (à 0-10 Volt)    : RL > 3000 Ω

Conditions de service             : 0 à +50 °C, 0 à +95 % H.R. (sans condensation)

Temp. de stockage                  : -20 à +70 °C

Protec. invers. polarités         : 50 Vc.c.

Affichage                                : LCD à 4 chiffres d'env. 10 mm de haut

Boîtier                                    : ABS (IP65 – sauf fi che de connexion du capteur)

Dimensions                            : 82 x 80 x 55 mm (sans fiche coudée et fiche capteur)

Raccordement électr.            : Fiche coudée EN 175301-803/A (IP65),

Section max.                          : 1,5 mm²

                                                ,Dia. du câble de 4,5 à 7 mm
Connexion capteur                : Connecteur type jack à 5 broches
Étalonnage                             : Étalonnage à l'air à 1 point.

Sonde d'oxygène (GWO3600MU) :

Électrode                               : Type de membrane active, résistance NTC intégrée

Temps de réponse                 : 95 % en 10 s, en fonction de la température

Durée de vie                          : 3 ans ou plus, en fonction du soin apporté

Pression de service               : max. 3 bar.

Vitesse d'agitation                 : min. 30 cm/s

Diamètre                                : 2,0 ±0,2 mm (convient entre autres à un raccord ½")

Longueur totale                     : env. 220 mm (anticoque inclus)

Longueur de montage           : env. 110 mm

Câble de connexion               : env. 4 m, avec fi che à diode 5 broches, à visser

Garantie                                 : 12 mois

Temp. de service                   : 0 à +40 °C

Contenu de la livraison         : Appareil avec électrode GWOK01 et KOH100

OXY 3610 MP

Fiche technique

Plage de mesure
Concentration O2 : 0,00 à 25,00 mg/l (soluté)
Sorties
4-20 mA (2 fi ls, standard) 0-10 V (3 fils, en option)
Température
0,0 ... 50,0 °C
Température
±0,1 °C ± 1 point
Oxygène
±1,5 % de la val. mes. ± 0,2 mg/l

Téléchargement

FICHE TECHNIQUE OXY 3690 MP

FICHE TECHNIQUE OXY 3690 MP

Téléchargement (190.11KB)
