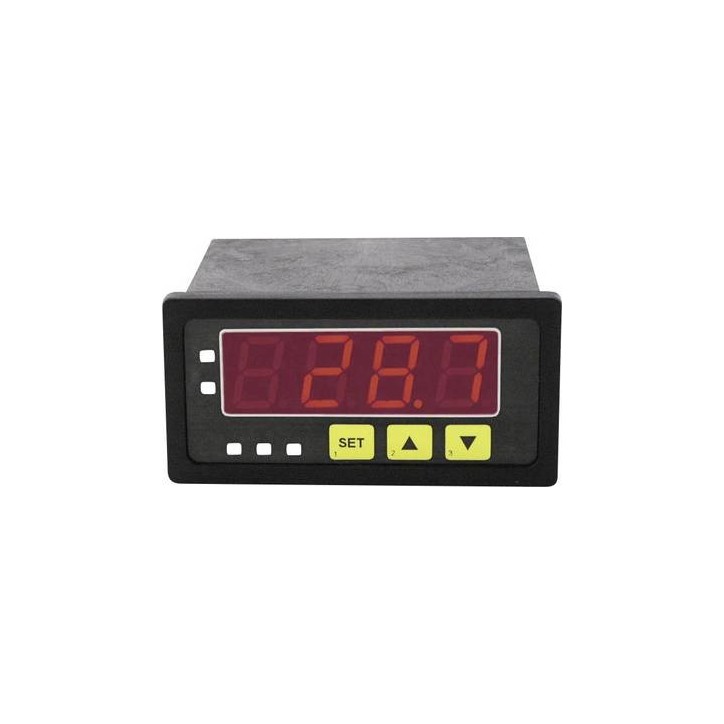

Afficheur et régulateur
GIR300
Afficheur et régulateur avec entrées universelles pour signaux normalisés, fréquence, Pt100, Pt1000 et thermocouples
Points forts
- Entrées universelles pour signaux normalisés, fréquence, Pt100, Pt1000 et thermocouples
- 2 sorties de commutation intégrées (avec séparation galvanique).
- Configurable : mode régulateur ou affichage (5 fonctions de commutation)
- Surveillance et réglage rapides
- Système d'autosurveillance et de diagnostique complet
- Interface EASYBus sérielle (possibilité de combiner jusqu'à 240 appareils max.)
- Fonctions "Limit", filtre numérique, mémoire de valeurs min./max.
- Temporisation d'alarme réglable
- Tension d'alimentation : 22..27 V DC
Afficheur et régulateur avec entrées universelles pour signaux normalisés, fréquence, Pt100, Pt1000 et thermocouples
Données Techniques :
Type | GIR300-028 | |
---|---|---|
Poids | 252 g | |
sonde | J, K, N, S, T | |
Précision de base ± | 0.2 % | |
Résolution (température) | 1 °C | |
Temps de réponse | 4 s | |
Alimentation | 9 - 28 V/DC |
- Entrée de mesure pour signal normalisé : 4-20 mA, 0-20 mA, 0-1 V, 0-2 V, 0-10 V, 0-50 mV
- Entrée de mesure pour thermomètre à résistance : Pt100 (3 conducteurs), Pt1000 (2 conducteurs)
- Entrée de mesure pour thermocouples : types J, K, N, S, T
- Entrée de mesure pour fréquence, vitesse de rotation : signal TTL, contact de commutation
- Entrée de mesure pour compteur progressif / à rebours : signal TTL, contact de commutation
- Entrée de mesure : interface sérielle
- Fréquence de mesure : env. 100 mesures/s (pour signal normalisé) ou env. 4 mesures/s (pour température et fréquence)
- Plages de mesure et d'affichage, résolution :
- Température : (unité d'affichage convertible de °C à °F) Pt100 : -200 ... +850 °C ou -50,0 ... +200,0 °C, Pt1000 : -200 ... +850 °C
- Type J : -170 ... +950 °C, type K : -270 ... +1350 °C
- Type N : -270 ... +1300 °C, type S : -50 ... +1750 °C
- Type T : -270 ... +400 °C
- Signaux normalisés : -1999 ... 9999 digits, valeur de départ, valeur de fin et DP sélectionnables librement
- Marge recommandée : ≤ 2000 digits
- Fréquence : 0,000 Hz ... 10 kHz, affichage étalonnable librement
- Vitesse de rotation : 0,000 tr/min ... 9999 tr/min, démultiplicateur raccordable : 1-1000
- Compteur progressif / à rebours : Le comptage n'est pas perdu en cas de panne électrique : 0 ... 9999 (10 millions avec démultiplicateur), fréquence d'impulsion : ≤ 10 kHz, possibilité d'ajouter un démultiplicateur : 1-1000
- Interface sérielle : affichage et régulation sur les valeurs obtenues par le biais de l'interface
- Précision : (à température nominale = 25 °C)
- Signal normalisé : 0,2 % FS ± 1 digit (à 0-50 mV : 0,3 % FS ± 1 digit)
- Thermomètre à résistance : 0,5 % FS ± 1 digit
- Thermocouples : 0,3 % FS ±1 digit (avec type S : 0,5 % FS ±1 digit)
- Précision des points de compensation : ± 1 °C
- Fréquence, vitesse de rotation, compteur : 0,1 % FS ± 1 digit
- Sorties : 2 sorties de commutation pour relais sans potentiel. Relais 1 : fermeture. Relais 2 : ouverture
- Fonctions de commutation : 2 points, 3 points, 2 points avec alarme, alarme min/max sur 1 sortie, alarme min/max sur 2 sorties
- Points de commutation, hystérésis de commutation : sélectionnable librement
- Temps de réaction : ≤ 20 ms avec un signal normalisé, ≤ 0,5 s pour la température et la fréquence
- Affichage : affichage LED rouge à 4 chiffres d'env. 13 mm de hauteur
- Interface : interface sérielle, isolation galvanique, compatible EASYBus
- Divers : auto-diagnostics complets, fonction de filtre numérique, limitation de la plage de mesure (Limit)
- Tension d'alimentation : 22..27 V DC
- Consommation électrique : max. 70 mA
- Température nominale : 25 °C
- Température de fonctionnement : de 20 à +50 °C
- Humidité relative : 0 ... 80 %RH (sans condensation)
- Température de stockage : de -30 à +70 °C
- Boîtier : Dimensions : 36 x 72 mm (dimensions du cadre frontal)
- Profondeur d'encastrement : env. 75 mm (avec bornes à vis/à fiche)
- Fixation de panneau : avec clips de fixation
- Section de panneau : 32,0+0,5 x 68,5+0,5 mm (h x l)
- Raccordement électrique : via borne enfichable/à vis, sections de conducteur de 0,14 ... 1,5 mm²
