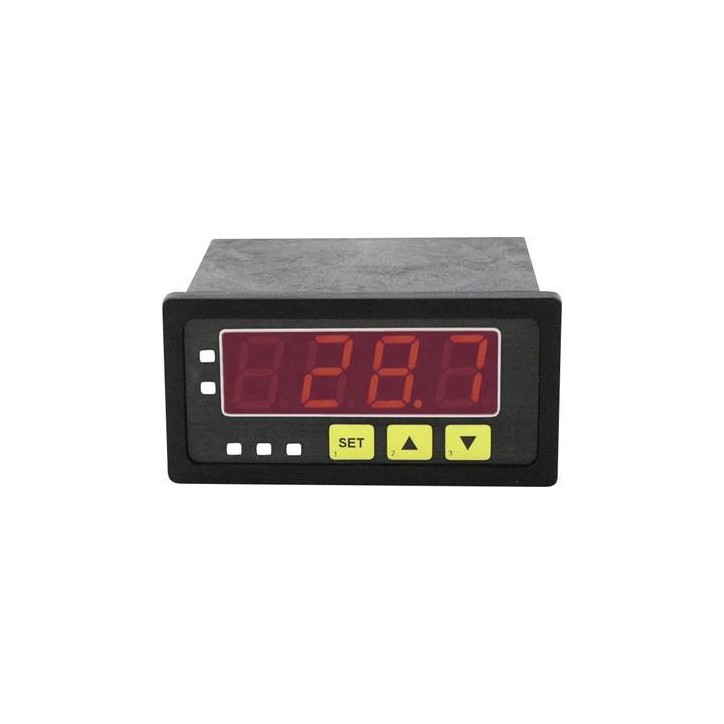

Le GIR 2002 NS / DIF est un dispositif d'affichage, de contrôle et de régulation pour des mesures de différence. Les entrées de mesure sont conçues pour les signaux standard. Veuillez indiquer votre signal d'entrée souhaité à la transaction de commande

Application :

• Contrôleur de différence pour 2 canaux
• Détection des fuites
• Contrôle de la livraison et de la sortie de la compensation de la pression atmosphérique, etc.

Données Techniques :

Entrées de mesure: (2x) 4 ... 20 mA, (2 x) 0 ... 20 mA ou (2 x) 0 ... 10 V

Veuillez indiquer le signal d'entrée souhaité à la transaction de commande!

Plage d'affichage: -1999 ... 9999 chiffres, point décimal, valeurs initiales et finales librement sélectionnable

Gamme recommandée: ≤2000 chiffres

Précision: <0,2% FS ± 1 chiffre (à température nominale = 25 ° C)

Taux de mesure: env. 100 mesurings / s

Affichage / Règlement: Différence: entrée 1 - entrée 2

Sorties: 1 contact normalement ouvert, 1 Options de sortie de contact de changement de contact comme la sortie HLR-Control, la sortie analogique ou la sortie continue Disponible - P.R.T. page précédente

Contrôleur états: 5 ou 6, sélectionnable (par exemple régulateur 2 points, 3 points-régulateur, ...)

Valeurs limites: librement sélectionnable

Affichage: env. Display rouge à LED rouge à 4 chiffres de 13 mm

Conditions de fonctionnement: -20 ... +50 ° C, 0 ... 80% HR (non condensant)

Fourniture de tension: 230 V AC, 50/60 Hz, env. 6 VA

Montage du panneau: avec des pinces de fixation

Connexion électrique: via les bornes de type à vis / plug-in: diamètres de câble de 0,14 ... 1,5 mm2.

Note de la protection: côté avant IP54, IP65 sur demande

Logement: logement de type rack standard

Dimensions: 96 x 48 mm (w x h) (avant) Profondeur d'installation: env. 115 mm (incl. Bornes de type à vis / plug-in)

Panneau-panneau: 90,5 + 0,5 x 43,0 + 0,5 mm (W x h)

Portée de l'alimentation: Dispositif, 2 pinces de fixation, 1 étanchéité GGD4896, Stickers de l'unité ESK 36, bornes à vis / plug-in, montage et fonctionnement Manuel
