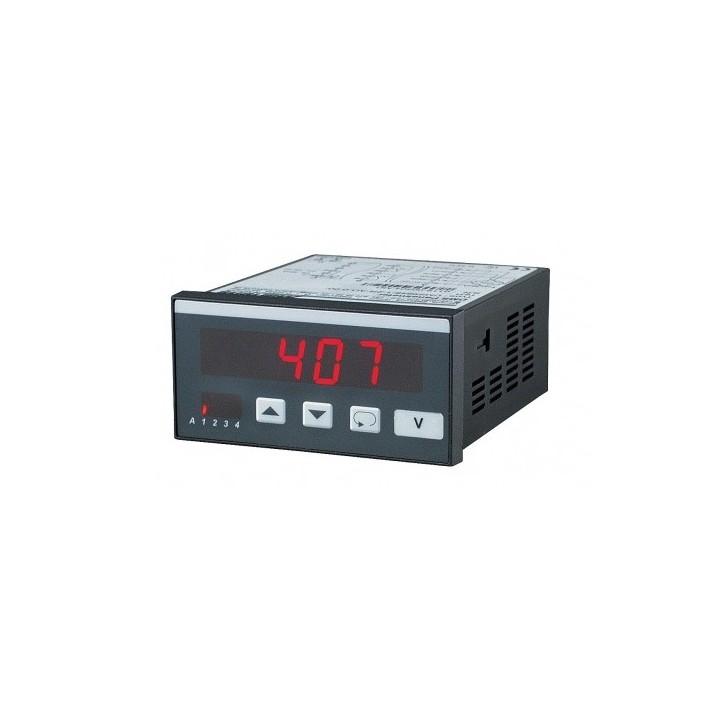

AFFICHAGE DU RÉSERVOIR

TA 9648

Le Tank Panelmeter TA9648 offre une mesure du contenu des réservoirs sans connexion linéaire entre le niveau et le contenu.

Highlights :

Affichage LED 14,2 mm rouge

Plage d'affichage 0...999999 Chiffre

Entrée pour signaux standard 0/4 ... 20 mA ou 0/2 ... 10 V CC

* 2. Entrée pour transmetteur de pression pour réservoirs sous pression

Entrée pour la correction automatique du niveau

Indication du volume ou de la masse (poids) sélectionnable

6 types de réservoirs standard préprogrammés et réservoirs supplémentaires de la taille du client sélectionnable

Max. 4 sorties, relais SPDT ou transistor

Sortie analogique isolée 0/4 ... 20 mA, 0/2 ... 10 V DC

Protection avant IP65

Le Tank Panelmeter TA9648 offre une mesure du contenu des réservoirs sans connexion linéaire entre le niveau et le contenu. La mesure sera réalisée par pression hydrostatique ou pression différentielle dans le cas de réservoirs sous pression ou par mesure de distance (par exemple radar, ultrasons, potentiomètre). L'appareil offre la possibilité de connecter un capteur de niveau. Atteignant un certain niveau, la valeur affichée sera automatiquement corrigée à la valeur en fonction de la position du capteur installé

Données Techniques :

Source de courant Tension d'alimentation : 230 V CA ±10 % ; 115 V CA ±10 %, 24 V CA ±10 % ou 24 V CC ±15 %

Consommation électrique : max. 3,5 VA, avec sortie analogique 5 VA

Température de fonctionnement : -10 ... +55 °C (14 ... 131 °F)

Tension nominale : 250 V AC selon. VDE 0110 entre entrée/sortie/tension d'alimentation degré de pollution 2, catégorie de surtension III

Tension de test : 4 kV DC, entre entrée/sortie/tension d'alimentation

- conformité : EN55022, EN60555, IEC61000-3/4/5/11/13 Saisir

Courant d'entrée : Ri = 10 Ω surcharge 2 fois ; 4 fois max. 5 s

Tension d'entrée : Ri = 100 kΩ surcharge max. 100V

Précision : 0,15 % Coefficient de température : 0,005 % / K

Alimentation émetteur : U0 env. 24 V, Ri env. 150 Ω, max. 50 mA (25 mA avec 4 sorties relais)

Affichage : LED rouge, 14,2 mm

Plage d'affichage : 0 à 999999 chiffres, suppression du zéro en tête

Affichage des paramètres : LED rouge à 2 chiffres, 7 mm (indicateur de paramètre et de sortie)

Sortir Relais : SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A

Transistor : max. 35 V CA/CC max. 100 mA, protégé contre les courts-circuits

Sortie analogique : charge 0/4 ... 20 mA ≤500 Ω ; Charge 0/2 ... 10 V > 500 Ω, isolée à l'entrée changement de sortie automatique (en fonction de la charge)

Précision : 0,1 % ; TK 0,01 % / K Boîtier panneau : DIN 96x48 mm, matériau PA6-GF ; UL94V-0

Dimensions : Façade 96x48 mm, profondeur de montage 100 mm Poids : max. 390 g

Raccordement électrique : Bornes à pince, fil simple 2 mm², fil souple 1,5 mm², AWG14

Protection : IP65, bornes IP20, protection des doigts selon. BGV A3 allemand

TA 9648
