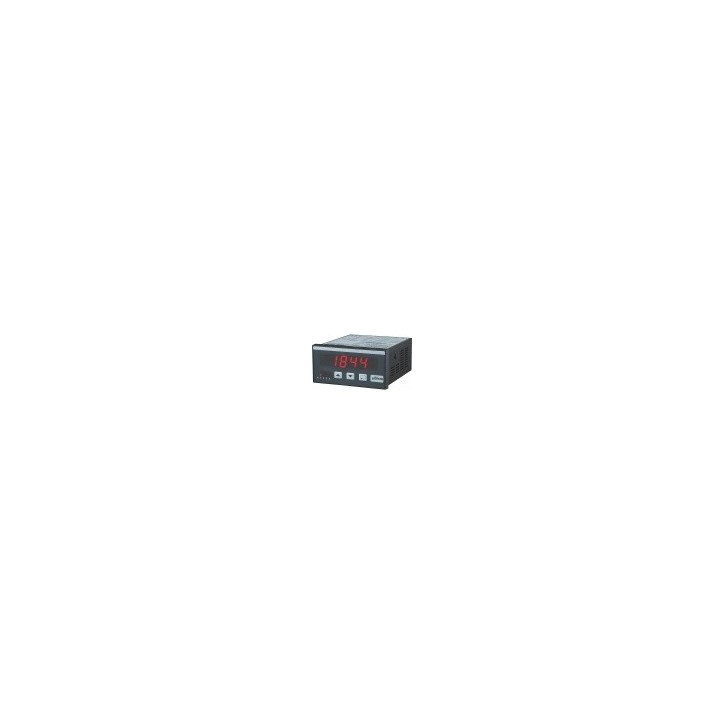

L'appareil de mesure de conductivité LF 9648 est utilisé pour mesurer la conductivité de liquides avec des cellules de mesure conductrices. Selon la conductivité du milieu, Des cellules de mesure à 2 électrodes (par ex. eau ultrapure) ou à 4 électrodes (par ex. eau sanitaire, lessives de lavage, acides, bases, etc.) sont nécessaires comme capteurs.

Données Techniques :

Source de courant

Tension d'alimentation : 230 V CA ±10 % ; 115 V CA ±10 %, 24 V CA ±10 % ou 24 V CC ±15 %

Consommation électrique : max. 3,5 VA, avec sortie analogique 5 VA

Température de fonctionnement : -10 ... +55 °C

Tension nominale : 250 V~ selon. VDE 0110 entre entrée/sortie/tension d'alimentation Degré de pollution 2, catégorie de surtension III

Tension de test : 4 kV=, entre entrée/sortie/tension d'alimentation

- conformité : EN55022, EN60555, IEC61000-4-3/4/5/11/13

Contributions Entrée conductivité : 0 ... 2.000(0) μS/cm à 0 ... 2000 / 200(0) mS/cm (à 25 °C)

-Constante de cellule : 0.080 ... 9.999

-Précision : 0.5 % de la plage de mesure, ±2 Digit

-Comp. de température : non linéaire pour eau pure et naturelle ou linéaire réglable de 0,000 ... 9,999 %/K

-Coefficient de température : 0,02 %/K

Entrée température : -50,0 ... 200,0 °C ; Capteur RTD Pt100 ou Pt1000

-Précision : ±0.2 °C

-Erreur de linéarisation : ±0,1 %

Affichage : LED rouge, 14,2 mm

Plage d'affichage : 2000(0) chiffres avec suppression du zéro en tête

Affichage des paramètres : LED 2 chiffres rouge, 7 mm (Paramètre - et indicateur de sortie)

Les sorties Relais : SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A

Transistor : max. 35 V AC/DC/100 mA, protégé contre les courts-circuits

Sortie analogique active : charge 0/4 ... 20 mA ≤500 Ω ; Charge 0/2 ... 10 V >500 Ω, isolée Changement de sortie automatique (en fonction de la charge)

Sorties analogiques passives : 4...20 mA, ext. charge = RA[Ω]≤ (tension d'alimentation-5 V)/0,02 A ; Tension d'alimentation 5 ... 30 V DC, erreur d'alimentation 0,005 %/V

-Précision : 0,1 % ; TK 0,01 %/K

Boîtier panneau : DIN 96x48 mm, matériau PA6-GF ; UL94V-0

Dimensions : Façade 96x48 mm, profondeur de montage 100 mm

Poids : max. 390 g

Raccordement électrique : Bornes à pince, fil simple 2 mm², fil souple 1,5 mm², AWG14

Protection : Face avant IP65, bornes IP20, fingersafe acc. BGV A3 allemand
