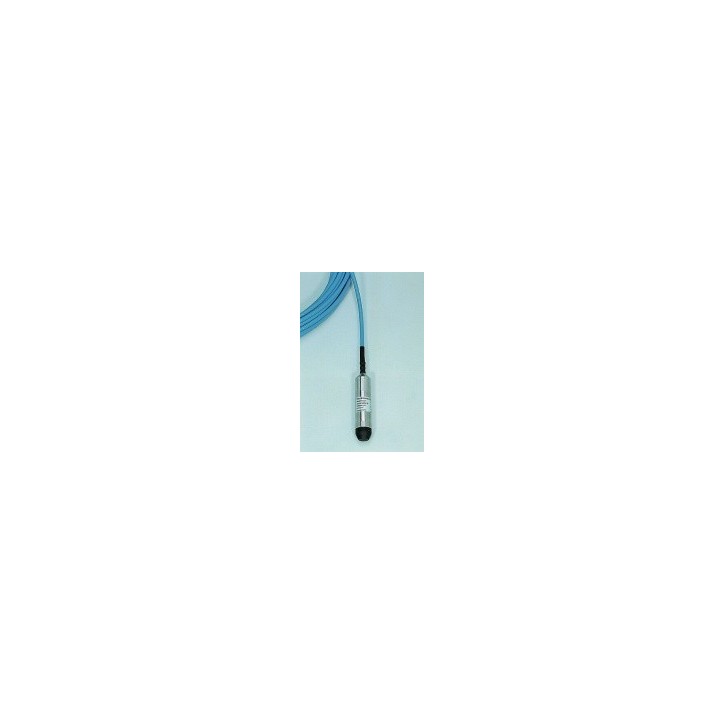

SONDE DE MESURE DU CONTENU DU RÉSERVOIR / SONDE DE NIVEAU D'EAU

Référence: GBS02

Sonde de mesure du contenu du réservoir pour conditions de mesure difficiles

Capteur de pression piézorésistif avec compensation de température. Conception soudée et non corrosive avec câble de raccordement étanche intégré et scellé en plus. La compensation de pression s'effectue via un conduit d'air intégré au câble vers l'atmosphère. Une caractéristique particulière du GBS 02 est la résistance à l'écoulement latéral, qui empêche la pénétration de fluides.

Application:

Pour mesurer le niveau de carburant et d'autres fluides agressifs. Le capteur est très précis, sensible au flux latéral et offre en option une protection contre la foudre et d'autres signaux de sortie (par exemple 0 ... 10 V). Pour mesurer l'essence, veuillez commander la version Ex

Données Techniques :

Plages de mesure : 0,1 bar (100 mbar) ... 10 bar = 1 ... 100 m de colonne d'eau

Plages disponibles : 0,1, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10

Surcharge (bar): 1 2 2 3 5 8 8 10 10 10

Signal de sortie : 4 ... 20 mA (option : 0 ... 10 V uniquement pour GBS 02)

Impédance admissible : 4 ... 20 mA : RA [Ω] < (Uv [V] -10 V) / 0,02 A

Charge admissible : 0 ... 10 V : RL [Ω] > 100 kOhm

Énergie auxiliaire : 10 ... 30 V DC (14 ... 30 V DC à 0 ... 10 V)

Précision:

GBS 01 : précision (% de l'étendue): ≤0,5 réglage du point de coupure) resp. ≤0,25 (BFSL)
GBS 02 : précision (% de l'étendue) : ≤0,25 (réglage du point de coupure) resp. ≤0,125 (BFSL); (à 0,1 bar : ≤0,5 réglage du point de coupure) resp. ≤0,25 (BFSL))

Hystérésis (% de l'étendue) : ≤0,1

Répétabilité (% de l'étendue) : ≤0,05

Stabilité par an (% de l'étendue): ≤0,2 (aux conditions de référence)

Température de fonctionnement : -10 ... +50 °C (GBS 01) ou -10 ... +85 °C (GBS 02)

Coefficient de température (% de l'étendue): ≤0,02 / K (pour plage de mesure >0,4 bar)

Remplissage : KN77, sans danger pour les aliments

Boîtier : alliage chrome-nickel 1.4571. Filetage mâle G 1/2“ accessible après avoir retiré le capuchon de protection en plastique.

Dimensions de la sonde : Ø 27 mm, longueur du corps métallique : env. 100 mm (GBS 01), environ. 147 mm (GBS 02), câble Ø env. 7,5 mm

Raccordement : 10 m de câble PUR coulé stationnaire (GBS 01) resp. Câble FEP (GBS 02), bouts libres. L'écran en fibre de verre protège le câble contre déchirure. (Câble extra long contre supplément - veuillez spécifier lors de la commande)

Référence GBS02
