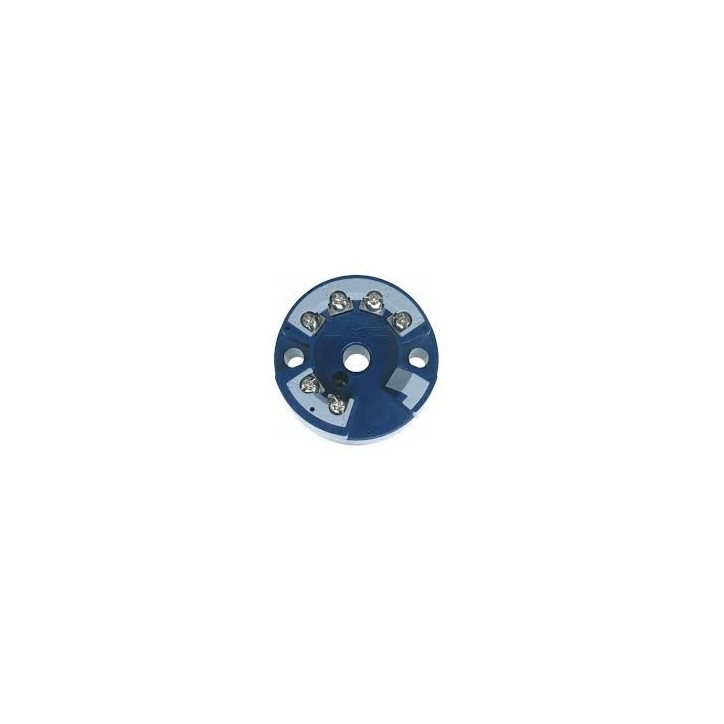

TRANSMETTEUR ANALOGIQUE PT100

T03BU/WE

Ces transmetteurs sont conçus pour des applications industrielles et sont utilisés pour mesurer la température à travers des thermomètres à résistance Pt100 dans des connexions de circuits à 2/3 fils.

Ces transmetteurs sont conçus pour des applications industrielles et sont utilisés pour mesurer la température à travers des thermomètres à résistance Pt100 dans des connexions de circuits à 2/3 fils. Le signal de sortie 0 ... 10 V est linéaire avec la température. Les avantages d'un chemin de signal analogique continu et ceux d'un réglage numérique ont été combinés dans la réalisation de cette série d'émetteurs

Données Techniques :

Entrée de mesure : Pt100 (DIN EN60751)

Plages de mesure : -200 ... +850 °C

Étendue de mesure : 40 ... 1050 K

Décalage du zéro :

  • à l'étendue <75 K : -40, -20, 0, 20 ou 40 °C
  • à l'étendue =75 K : ±50 °C
  • à intervalle >75 K : ±(intervalle * 0,2 + 35 °C)

Connexion du capteur : connexion à 2 ou 3 fils

Courant de mesure : <0,5 mA

Max. permanente. ligne résistance (3 fils): 11 Ohm par conducteur

Temps d'échantillonnage : continu en raison du chemin du signal analogique

Signal de sortie : 0 ... 10 Volt, technologie 3 fils

Réglage de l'heure sur un changement de température : ≤10 millisecondes

Caractéristique de transfert : linéaire avec la température

Précision de transfert : ±0,2 % FS

Précision d'étalonnage : ≤ ±0,2 °C ou ±0,2 % de l'étendue de mesure

Tension d'alimentation : UB 15 ... 30 V CC

Erreur de tension d'alimentation : ±0,01 % FS / V

Charge admissible RL : RL ≥10 kOhm

Erreur de charge : ≤ ±0,1 % FS

Température de fonctionnement : -40 ... +85 °C

Humidité relative : 0 ... 95 % HR (sans condensation)

Température de stockage : -40 ... +100 °C

Raccordement électrique : par bornes, section des bornes de raccordement max. 1,75 mm²

Boîtier : boîtier PC, adapté au montage dans la tête de raccordement selon. à DIN 43729 forme B.

Position de fonctionnement : sans restriction

Dimensions : Ø 44 mm x 21 mm

Indice de protection : Boîtier : IP54, bornes de raccordement : IP00

Poids : env. 45g

T03BU/WE

Fiche technique

Plage de mesure
-200 ...... +850 °c
Température de stockage
-40 ....... + 100 °c
Température de service
-40 ......... +85 °c
