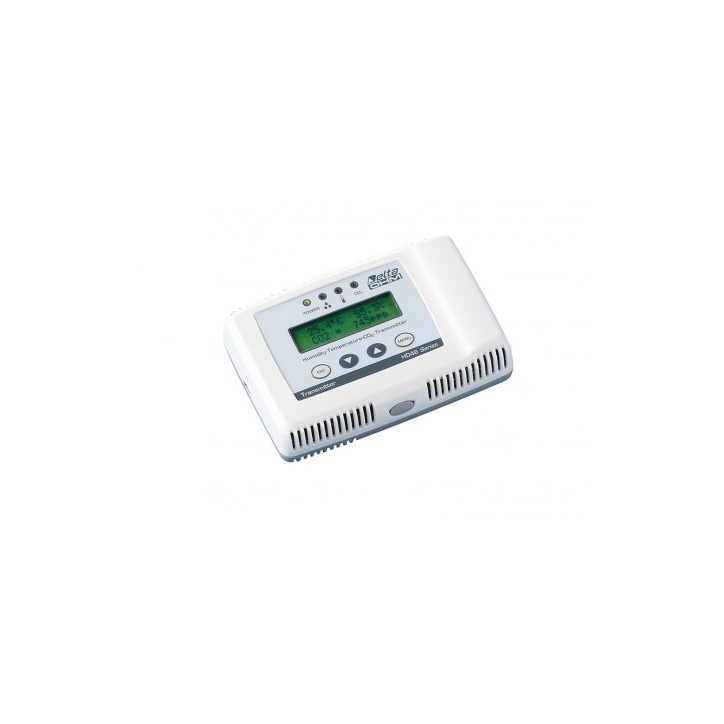

Les instruments de la série HD45 et HD46 sont des émetteurs, des indicateurs et des régulateurs, pour mesurer et contrôler, selon le modèle, les paramètres environnementaux suivants :

• Humidité relative (HR)

• Température ambiante (T)

• Dioxyde de carbone (CO2)

• Température du point de rosée (DP, mesure calculée)

Ils conviennent à la surveillance de la qualité de l'air intérieur. Une application typique est l'examen de la qualité de l'air dans : les bâtiments à forte affluence (écoles, hôpitaux, audits). riums, cafétérias, etc.) ; postes de travail pour optimiser le confort et en général pour voir s'il y a petites pertes de CO pouvant provoquer des explosions ou un incendie. Cette analyse permet d'ajuster climatisation (température et humidité) et ventilation (renouvellement d'air/heure) afin de atteindre un double objectif. Les instruments sont calibrés en usine et ne nécessitent aucune autre réglage par l'installateur. Les instruments sont fixés au mur et leurs capteurs sont instal- LED à l'intérieur du boîtier. La température T est mesurée avec un capteur NTC de haute précision. La mesure du CO2 (dioxyde de carbone) est obtenue avec un capteur infrarouge spécial (NDIR technologie : Non-Dispersive Infrared Technology), qui, en utilisant un double filtre et un technique de mesure particulière, assure des mesures précises et des mesures stables ments au fil du temps. La présence d'une membrane protectrice, qui se propage dans l'air partie, protège le capteur de la poussière et des intempéries. L'instrument peut être fixé au mur et les capteurs sont internes à l'instrument. La mesure de l'HR (Humidité Relative) est obtenue avec un capteur capacitif. Tous les modèles effectuent un stockage continu des mesures et les données peuvent être téléchargées sur un PC.

Données Techniques :

Fréquence de mesure : 1 échantillon toutes les 3 s

Capacité de stockage : 2.304 enregistrements

Sortie série : Sortie série pour USB (câble mini-USB/USB avec adaptateur cod. RS45I)

Sortie analogique : 4 ... 20 mA (RL MAX = 400 Ω) (uniquement HD45_A et HD46_A)

Sortie relais : deux états (uniquement HD45 ... R et HD46 ... R)

Contact : max 1 A @ 30 Vcc charge résistive

Alimentation : 24 V AC ±10 % (50 ... 60 Hz) ou 15 ... 35 V DC

Consommation électrique : 100 mW (sauf modèles avec sortie courant) 400 mW (pour les modèles avec sortie courant)

Temps de stabilisation : 15 min (pour garantir la précision déclarée)

Température de travail de L'instrument: 0 ... 50 °C

Humidité de travail du instrument: 0 ... 90 % HR sans condensat

Dimensions : 34 x 80 x 80 mm (HD45-B-Blank) (H x L x P) 34 x 80 x 120 mm (HD46.17B...) (H x L x P)

Matériau du boîtier : ABS

Degré de protection : IP30

Contenu de la livraison : Appareil, manuel

Humidité Relative  RH

Capteur : capacitif

Plages de mesure : 0 ... 100 % HR, -40 ... +85 °C Point de rosée Td

Plage de travail du capteur: -40 ... +80 °C

Précision : ±1,5 % HR (0 ... 90 % HR) ±2 % HR (ailleurs) pour T=15 ... 35 °C ±(1,5 +1,5 % de la mesure) % HR pour T=40 ... +80 °C

Résolution : 0,1 %

Dépendance à la température : 2 % sur toute la plage de température

Hystérésis et répétabilité : 1 %

HR Temps de réponse (T90) : <20 s (vitesse air = 2 m/s et température stable

Température :

Capteur : capacitif

Plages de mesure : 0 ... 100 % HR, -40 ... +85 °C Point de rosée Td

Plage de travail du capteur: -40 ... +80 °C

Précision : ±1,5 % HR (0 ... 90 % HR) ±2 % HR (ailleurs) pour T=15 ... 35 °C ±(1,5 +1,5 % de la mesure) % HR pour T=40 ... +80 °C

Résolution : 0,1 %

Dépendance à la température : 2 % sur toute la plage de température

Hystérésis et répétabilité : 1 %

HR Temps de réponse (T90) : <20 s (vitesse air = 2 m/s et température stable

Dioxyde de carbone  CO2 :

Capteur : NDIR à double longueur d'onde (2 fréquences)

Plages de mesure : 0 ... 5.000 ppm

Plage de travail du capteur : 0 ... 50 °C Précision : ±(50 ppm +3 % de la valeur mesurée) @ 20 °C et 1013 hPa Résolution : 1 ppm

Dépendance à la température : 0,1 % f.s./°C

Temps de réponse (T90) : <120 s (vitesse de l'air = 2 m/s et température stable)
