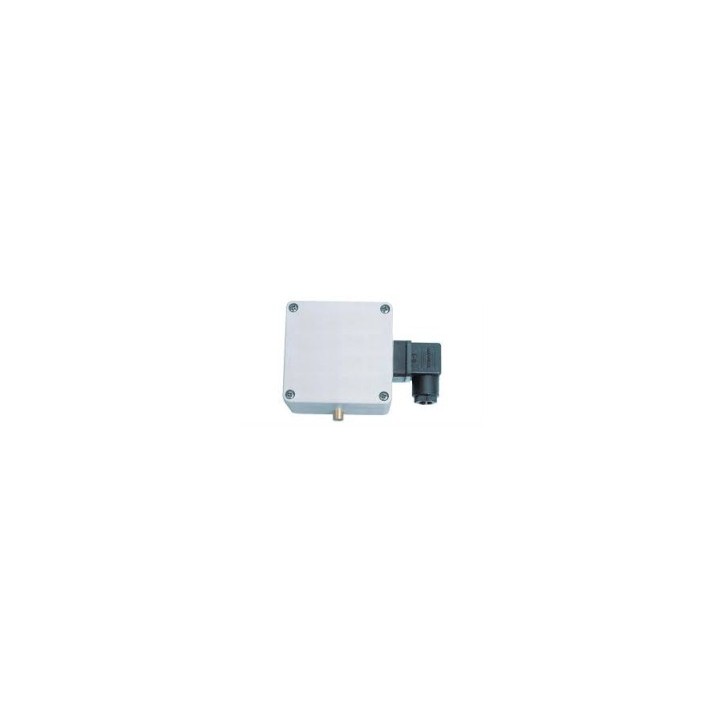

Convertisseur de mesure de redox à séparation galvanique

Données Techniques :

Plage de mesure                             : ±2000 mV
                                                          ou plage de mesure restreinte spéciale personnalisée
Précision                                         : 0,2 % FS(à temp. nom. de 25 °C)

Signal sortie                                    : 4-20 mA (2 fils), standard
                                                          0-10 V (3 fi ls), moyennant supplément

Séparation galvanique                    : Entrée galv.

Courant auxiliaire                           : 12 ... 30 Vc.c. (avec l'option 0-10 V : 18...30 Vc.c.)

Impéd. adm. (à 4-20 mA)              : RA [Ω] = (Uv [V] - 12V)/0,02 A

Charge adm. (à 0-10 Volt)             : RL > 3000 Ω

Électrode                                        : Électrode Redox GE105 (non fournie)

Résistance d'entrée                         : 1012 Ω

Douille de jonction des électrodes : Fiche cinch (standard)
                                                           Fiche BNC femelle moyennant supplément
                                                           Opt. affi ch. « sur site » LCD à 4 chiffres d'env. 10 mm de haut
                                                           Temp. de service : 0...50 °C (électronique)
                                                           Temp. de stockage : -20...70 °C

Raccordement électr.                        : Fiche coudée EN 175301-803/A (IP65)

Boîtier                                                : ABS (IP65) - sauf entrée électrode.
                                                            (IP65 complet sur demande)
Dimensions                                        : 82 x 80 x 55 mm (l x H x P)

Fixation                                              :Trous de fixation pour montage mural
                                                             (accessibles après dépose du couvercle)
Dist. max. entre les fixations            : 70 x 50 mm (l x H)

Vis de fixation                                   : tige Ø 4 mm max.
