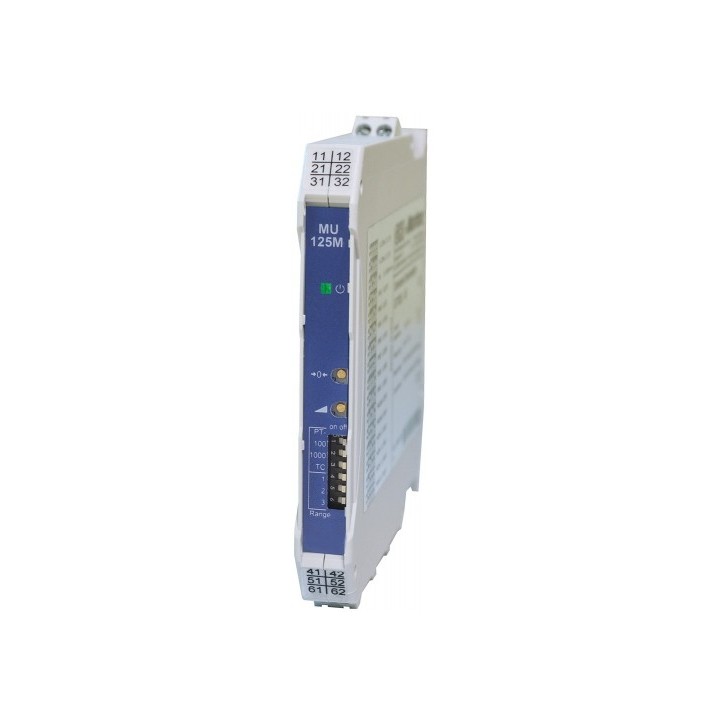

TRANSDUCTEUR DE MESURE DE TEMPÉRATURE

Référence: MU 125

Les appareils de la série MU125 convertissent une valeur de mesure de température ou une valeur de mesure de résistance de différents capteurs en un signal de courant de 4 ... 20 mA.

Highlights :

○ Entrée universelle pour Pt100, Pt1000, thermocouple, NTC et valeur de mesure de la résistance

○ Configuration via les commutateurs DIP avant ○ Sortie de valeur réelle analogique 4 ... 20 mA

○ Le point zéro et la valeur limite peuvent être ajustés via le potentiomètre sur le devant

○ Avec les capteurs Pt100 et Pt1000, surveillance de rupture de capteur et court-circuit

○ Alimentation large plage ou 24 V DC

○ Alimentation optionnelle par bus ferroviaire porteur

○ Bornes à vis codées amovibles ou bornes push-in en option

○ Largeur du boîtier 12,5 mm

○ Montage sur rail porteur TS35 EN60715

Les appareils de la série MU125 convertissent une valeur de mesure de température ou une valeur de mesure de résistance de différents capteurs en un signal de courant de 4 ... 20 mA. La configurabilité universelle des entrées de mesure réduit les besoins en stock pour diverses applications. La largeur du boîtier de seulement 12,5 mm permet une installation peu encombrante dans l'armoire électrique.

Données Techniques :

Alimentation à large plage

Tension d'alimentation : 20 ... 125 V DC et 20 ... 250 V AC (47 ... 63 Hz), max. 1,5 W

Alimentation 24 V

Tension d'alimentation : 24 V CC +/-15 %, max. 1,5 W

Données combinées

Tension nominale : 253 V CA

Tension d'essai : 3 kV AC entre alimentation // entrée = sortie

Température de travail : -10 ... +60 °C

Température de stockage : -20 ... +80 °C

Humidité : 10 ... 90 % (sans condensation)

Entrées de mesure

Pt100 : linéarisé, courant de mesure env. 1,6 mA

Pt1000 : linéarisé, courant de mesure env. 130 μA En cas de rupture de capteur ou de court-circuit, l'analogique la sortie tombe à 0 mA. La LED de fonctionnement clignote en rouge.

Thermocouple : linéarisé avec compensation de position de comparaison (en option sans compensation interne)

NTC : linéarisé pour B25/85=3977 K ou 3528 K Max. charge 200 μW (moyenne)

Résistance linéaire :

Mb. 0 ... 2 kΩ : env. 1,4 mA
Mbs. 0 ... 5 kΩ, 0 ... 10 kΩ : env. 300 μA

Réglage du point zéro : +/-40 % de la plage de mesure d'usine (= valeur finale – début valeur) via potentiomètre trim 12 tours

Réduction de la valeur finale : -50 % sur la base de la valeur finale d'usine via un potentiomètre de compensation à 12 tours tiomètre ; Remarque : La précision de mesure diminue proportionnellement avec le rétrécissement de la plage de mesure

Réglage du potentiomètre limites: Limitation des plages de réglage précitées
