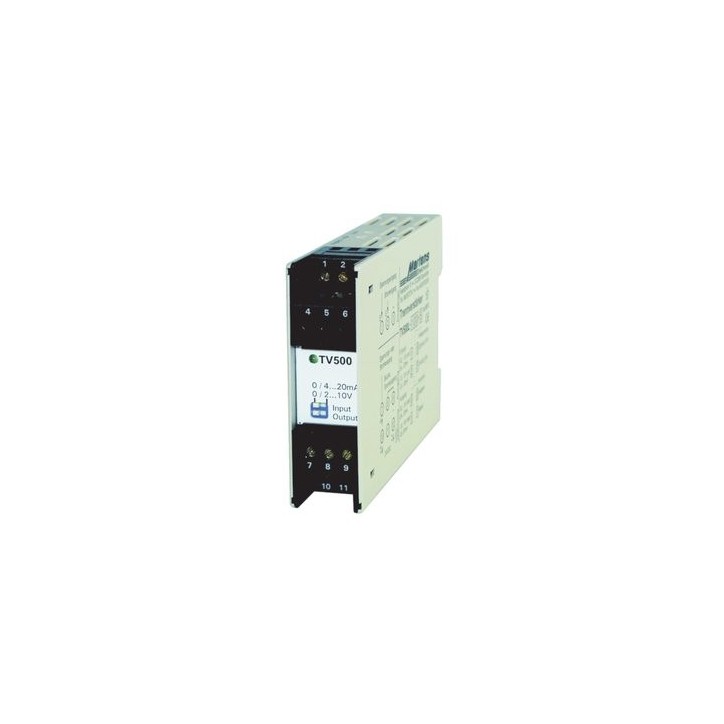

Les convertisseurs de signal séparateurs de la série TV 500 / ST 500 conviennent pour l'isolation de potentiel ou pour la conversion de signaux unitaires. La conception universelle des entrées et sorties et la large plage de tension d'alimentation limitent les appareils en 2 modèles.

Données Techniques :

Source de courant

Tension d'alimentation : 100 ... 265 V AC ou 10,8 ... 30 V AC/DC

Fréquence CA : 47 ... 63 Hz

Consommation électrique : <3,5 VA

Température de fonctionnement : -10 ... +60 °C

Conformité CE : EN 55022, EN 60555-2, IEC 61000-4-4/5/11/13

Entrée

Courant : 0/4 ... 20 mA sélectionnable, Ri = 25 Ω, surcharge max. 100mA

Tension : 0/2 ... 10 V DC sélectionnable, Ri env. 40 kΩ, surcharge max. 100V

Portée et valeur de départ 4 mA/2 V : réglable env. ±5 %

Alimentation émetteur : env. 24 V CC,Ri env. 150 Ω, courant de court-circuit environ. 35mA

Les sorties

Courant : 0/4 ... 20 mA sélectionnable, charge max. 1 kΩ

Tension : 0/2 ... 10 V sélectionnable, charge max. 15 mA, résistant aux courts-circuits (parallèle à la sortie courant max. 5 mA)

Temps de montée (T90) : modèle 10 : <20 ms, max. fréquence 18Hz modèle 11 : <100 μs, max. fréquence 1kHz

Précision : ≤0,2 % (réglage sur une seule plage ≤0,1 %)

Logement

Type de conception : boîtier standard polycarbonate 8020 UL94V-1 selon. selon DIN EN 60715:2001-09

Poids : env. 200 g

Raccordement : bornes à vis, max. 2,5 mm²

Classe de protection : boîtier IP30, bornes IP20 selon. à BGV A3
