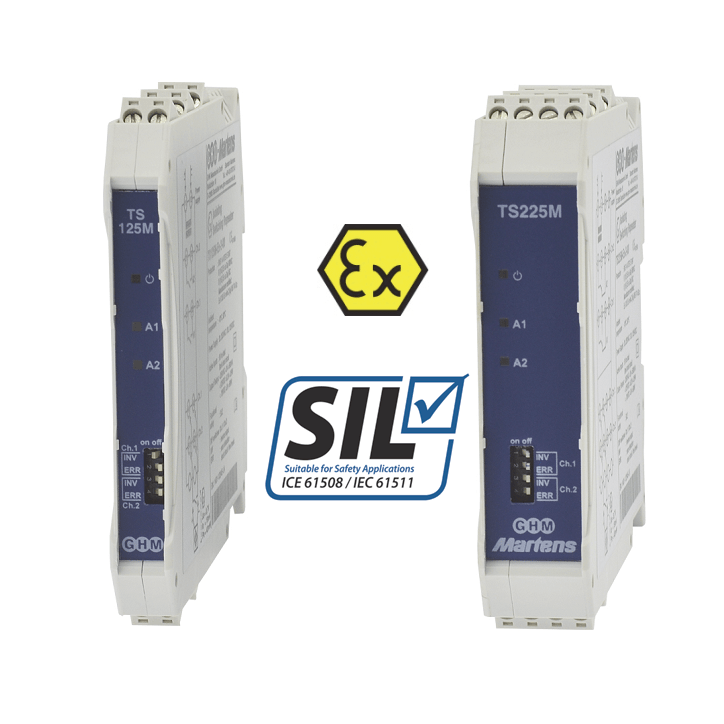

Les amplificateurs de commutation des séries TS 125 et TW 255 sont utilisés dans les armoires électriques pour la conversion et l'isolation des signaux de commutation numériques, ainsi que dans les zones explosives. Les appareils sont disponibles en versions à un ou deux canaux. Des capteurs passifs, tels que des contacts de commutation, des initiateurs Namur ou des sorties électroniques passives d'appareils tiers, peuvent être connectés aux entrées à sécurité intrinsèque. La série TS125 dans un boîtier pour rail porteur de 12,5 mm de large offre des sorties relais avec circuit de fermeture de sortie. La série TW225 dans un boîtier pour rail porteur de 22,5 mm de large offre des sorties relais avec fonction de commutation. Les borniers enfichables permettent un câblage simple et rapide. La configuration est également simple et rapide grâce aux commutateurs DIP en façade.

Données Techniques :

Secteur large plage : 20 ... 125 V DC et 20 ... 250 V AC, (47 ... 63 Hz), max. 1,5 W

Tension auxiliaire : 24 V DC +/-15 % max. 1,5 W

Tension de test : 3kV AC entre entrée/sortie/tension auxiliaire

Température de travail : -10 ... +60 °C

Température de stockage : -20 ... +80 °C

Humidité de l'air : 10 ... 90 % (sans condensation)

Entrées de mesure (selon EN60947-5-6 Namur)

Tension à vide : env. 8V

Tension de court-circuit : env. 8 mA

Points de commutation : inactif <= 1,2 mA, actif >= 2,1 mA, hyst. < > 0,5mA

Détection d'erreur : Rupture de fil : <0,2 mA, court-circuit : >7 mA

Sorties relais :

Tension de commutation : <250 V AC <2 A <500 VA, <125 V DC <0,2 A <25 W, <30 V CC <2 A <60 W

Fréquence de commutation : max. 5Hz

Délai : max. 30 millisecondes

Logement

Dimensions (L x P x H) : TS125 : 12,5 x 114 x 108 mm,

Indice de protection : IP20 Bornes : 0,2 ... 2,5 mm², AWG 24 ... 14, bornes codées amovibles

Protection contre les explosions : données spécifiques sur demande

Sécurité fonctionnelle : SIL2 selon EN61508
