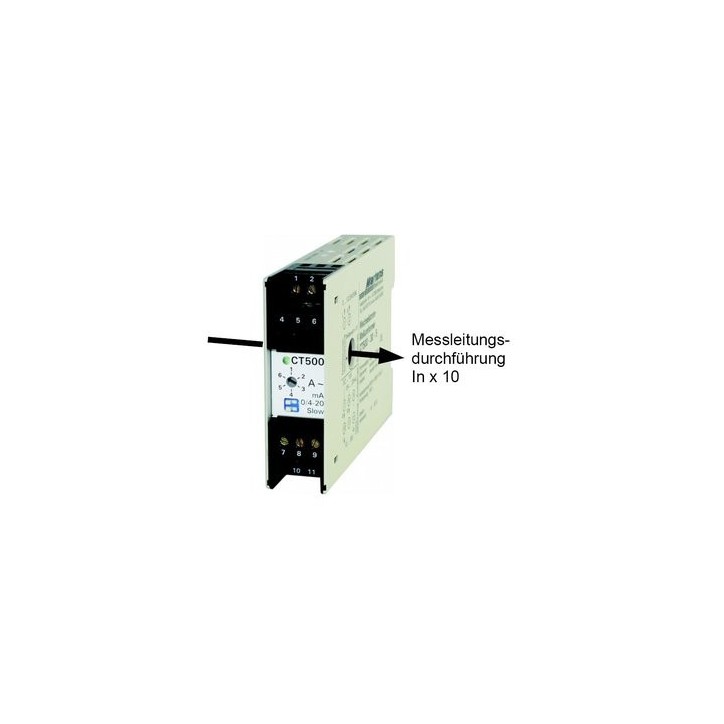

TRANSMETTEUR DE COURANT AC

CT 500 P

Le transmetteur convertit le courant alternatif de 0 ... 1 A ou 0 ... 5 A en signal standard proportionnel 4 ... 20 mA. La méthode de mesure est calibrée par moyennage arithmétique sur RMS.

Highlights :

○ Appareil à 1 et 2 canaux

○ Plages de mesure 0 ... 1 A / 0 ... 5 A CA

○ Mesure de la moyenne arithmétique RMS calibrée

○ Plage de fréquence 45 ... 400 Hz

○ Tension de boucle 14 ... 30 V DC

Le transmetteur convertit le courant alternatif de 0 ... 1 A ou 0 ... 5 A en signal standard proportionnel 4 ... 20 mA. La méthode de mesure est calibrée par moyennage arithmétique sur RMS. Le CT 500 P fonctionne comme un transmetteur 2 fils, qui est alimenté par l'appareil de mesure (par exemple, la platine d'entrée SPS). La petite largeur du boîtier permet une installation peu encombrante.

Données Techniques :

Source de courant

Tension de boucle : 14 ... 30 V CC

Température de fonctionnement : -10 ... +60 °C

Conformité CE : EN55022, EN60555, IEC61000-4-4/5

Entrée : 1 ou 2 canaux

Courant : 0 ... 1 A ou 0 ... 5 A AC, surcharge max. 10 A

Ri : <20 mΩ

Fréquence : onde fondamentale 45 ... 400 Hz, 162/3 Hz sur demande

Valeur finale : réglable ±5 %

Sortie

Courant : 4 ... 20 mA, charge Rmax. = (UB - 14 V) ÷ 20 mA

Temps de montée (T90) : ≤1 s Précision : ≤0,2 %

Logement

Exécution : Boîtier standard Makrolon 8020 UL 94 V-1 selon. selon DIN EN 60715:2001-09

Poids : env. 200g

Raccordement : bornes à vis, max. 2,5 mm²

Classe de protection : boîtier IP30, bornes IP20 selon. à BGV A3

CT 500 P

Téléchargement

Fiche techniques CT 500 p

Fiche techniques CT 500 p

Téléchargement (569.61KB)
