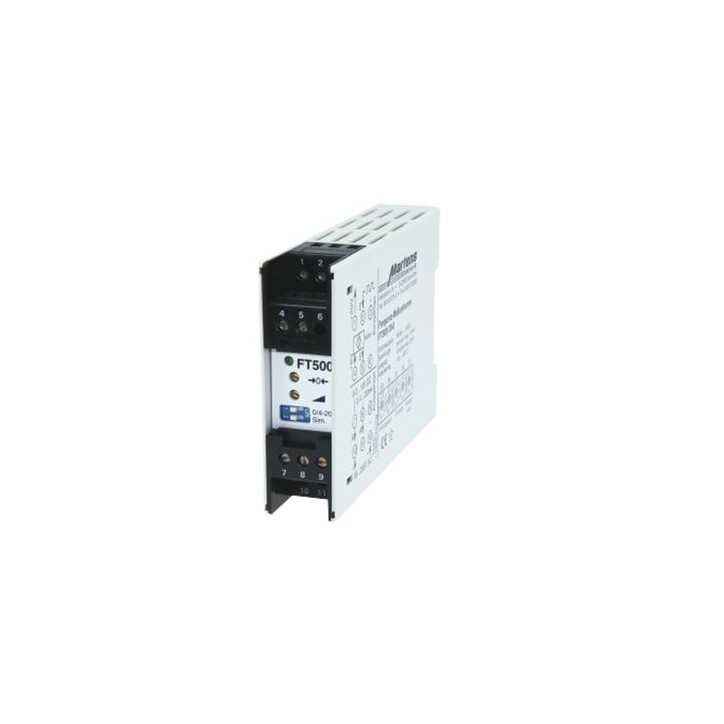

TRANSMETTEUR ANALOGIQUE DE FREQUENCE
Le transmetteur de fréquence FT 500 est utilisé pour convertir une plage de fréquence d'impulsion en signaux standard de l'industrie.
Highlights :
○ Plages de fréquence de 0 ... 0,01Hz / programmable à 20 kHz
○ valeur de début et de fin de la mesure gamme programmable
○ Entrées multifonctions pour capteurs 24 V, contacts de commutation et acteurs namurois
○ Alimentation transmetteur intégrée
Garanties sécurité
Politique de livraison
Politique retours
Le transmetteur de fréquence FT 500 est utilisé pour convertir une plage de fréquence d'impulsion en signaux standard de l'industrie. L'émetteur accepte les impulsions du détecteur de proximité, du contacteur, des barrières lumineuses et des détecteurs de proximité Namur. La valeur de début et de fin sera programmée avec 5 commutateurs rotatifs. Le réglage des valeurs intermédiaires s'effectue au niveau de la garniture avant. L'augmentation ou la diminution de la caractéristique de sortie est donc programmable.
Données Techniques :
Source de courant
Tension d'alimentation : 85 ... 265 V AC ou 10 ... 30 V AC / DC
Fréquence CA : 47 ... 63 Hz
Consommation électrique : <4 VA
Température de travail : -10 ... +60 °C
Conformité CE : EN 55022, EN 60555, IEC 61000-4-4/5/11/13
Entrée
Gamme de fréquences : 0 ... 0,01 Hz / 20 kHz
Cycle d'impulsion
impulsion / arrêt : min. 20 μs (électronique) et min. 5 ms (contacts)
Valeur initiale : programmable 0 ... +25 %
Valeur finale : programmable -15 ... +5 %
Entrée d'impulsion (bornes 2, 3) : signal bas -30 V ... +3 V, signal haut +10 V ... +35 V
Résistance d'entrée : Ri >10 kΩ
Alimentation émetteur (Borne 1) : env. 20 V CC, courant de court-circuit 25 mA
Entrée namuroise (Terminal 4, 5) : selon. selon DIN 19234, Namur résistance d'entrée : env. 1 kΩ
Sortie
Courant : 0/4 ... 20 mA sélectionnable, charge ≤1 kΩ
Tension : 0/2 ... 10 V DC, charge max. 10 mA, résistant aux courts-circuits (parallèle à la sortie courant, 5 mA)
Précision : 0,1 % Valeur finale de mesure
Temps de montée (T90) : <130 ms
Logement
Exécution : Boîtier standard Makrolon 8020 UL 94 V-1 selon. selon DIN EN 60715:2001-09
Poids : env. 140 g
Raccordement : bornes à vis, max. 2,5 mm²
Classe de protection : boîtier IP30, bornes IP20, acc. à BGV A3
FT 500
