Débitmètre d'air comprimé

GEE 771C-DN20

Le débitmètre en ligne est basé sur le principe de mesure du débit massique thermique et convient parfaitement aux mesures de débit dans les conduites DN15 à DN25. Il permet de mesurer la consommation d'air comprimé (éventuellement aussi d'azote, de CO2, d'oxygène, d'hélium ou d'autres gaz non corrosifs et incombustibles).

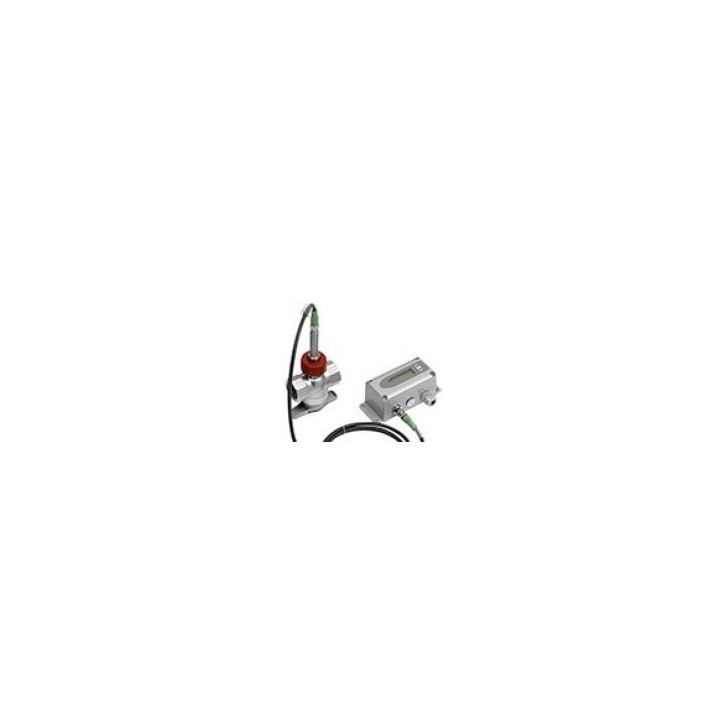

Débitmètre avec capteur DN20 et ensemble vanne à boisseau sphérique DN20

Le débitmètre en ligne est basé sur le principe de mesure du débit massique thermique et convient parfaitement aux mesures de débit dans les conduites DN15 à DN25. Il permet de mesurer la consommation d'air comprimé (éventuellement aussi d'azote, de CO2, d'oxygène, d'hélium ou d'autres gaz non corrosifs et incombustibles). L'appareil établit des normes en termes de précision et de répétabilité, son concept de montage unique ainsi que son réglage proche de l'application à une pression de 7 bar. Le montage dans un ensemble de mesure assure une installation et un retrait faciles du capteur pour un étalonnage régulier et assure en même temps un positionnement exact et reproductible du capteur de débit dans la conduite. Il y a deux sorties de signal pour lire le valeurs mesurées. Selon l'application, les sorties peuvent être configurées comme sortie analogique (courant ou tension), sortie de commutation ou sortie d'impulsion pour la mesure de la consommation. ment. Logiciel de configuration Le débitmètre peut être configuré selon l'utilisation souhaitée au moyen de son interface USB intégrée et d'un logiciel inclus dans la livraison.

Fonctions du logiciel :

• configuration des sorties (gamme / points de commutation)

• Réglage en 2 points pour le débit et la température

• relevé du compteur de consommation

• remise à zéro des valeurs min/max et compteur de consommation

Applications :

Détection de fuites : La consommation d'air comprimé malgré les installations à l'arrêt est un indice sérieux d'une fuite dans l'un des tuyaux

Amélioration de l'efficacité : l'air comprimé est l'une des formes d'énergie les plus coûteuses en beaucoup de plantes ! Par conséquent, la connaissance de la consommation est essentielle pour l'application. d'un système de gestion de l'énergie (par ex. selon DIN50001)

Données Techniques :

Unité de mesure : Débit volumique selon. à DIN1343

Plages de mesure : DN15 : 0,32 ... 63 Nm3/h DN20 : 0,57 ... 113 Nm3/h DN25 : 0,90 ... 176 Nm3/h

Mes. plage de température : -20 ... +80 °C

Sortie 1 : sortie analogique 0(4) ... 20 mA ou 0 ... 10 V

Sortie 2 : sortie impulsionnelle ou sortie de commutation

Alimentation en tension : 18 ... 30 V AC/DC, max. 200 mA

Température de travail : -20 ... +60 °C

Température du fluide : -20 ... +80 °C

Pression de travail : max. 16 bars

GEE 771C-DN20
