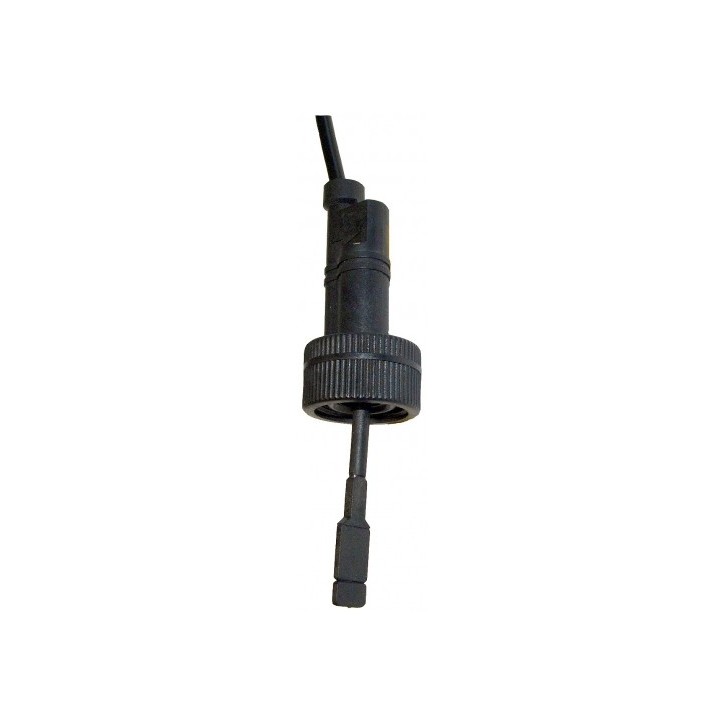

Débitmètre Fluvatest

Référence: US2-...HH / VM

Le contrôleur de débit à palettes en plastique a un axe en titane qui assure une roulement à faible frottement. La palette suit le débit contre la force de deux aimants jouant le rôle de ressorts. L'aimant à palette active également un contact Reed positionné à l'extérieur de la chambre d'écoulement.

La pagaie est disponible en deux longueurs standard. Chaque pagaie peut également être raccourcie à un point de rupture prédéterminé.

hautement reproductible

faible perte de charge

séparation hermétique entre les composants électriques et hydrauliques

Données Techniques :

interrupteur: interrupteur à lames

diamètre nominal : DN 25 à 80

connexion de processus : écrou-raccord G 3/4

point de commutation H2O : 3 l/min à 62 l/min

Qmax : jusqu'à 600 l/min tolérance: ±15 %

résistance à la pression : PN 10 bars

température du milieu : -20°C à +85°C

température ambiante : -20°C à +70°C

fluides : eau, huiles

câblage : normalement ouvert (n.o.) non. 0,372

tension de commutation : max. 240 V CA / 46 V CC

capacité de commutation : 100 VA/W

classe de protection : 2

courant de commutation : max. 1 A

indice de protection : IP 65 câble : 0,5 m (en option 1 m / 2 m / 3 m)

matériaux en contact avec le fluide : Noryl (PPO), titane, ferrite de baryum, Ms58 (avec version VM)

matériaux non en contact avec le fluide : Noryl, joint EPDM

Lieu d'installation : Le lieu d'installation influence la plage de réglage ! La position d'installation avec un écoulement de haut en bas n'est pas permis.

dimensions : Ø 34 x 127 mm (US2-025-...), Ø 34 x 150 mm (US2-050-...)

poids : env. 50 g (-HH), env. 105 g (-VM)

Référence US2-...HH / VM
