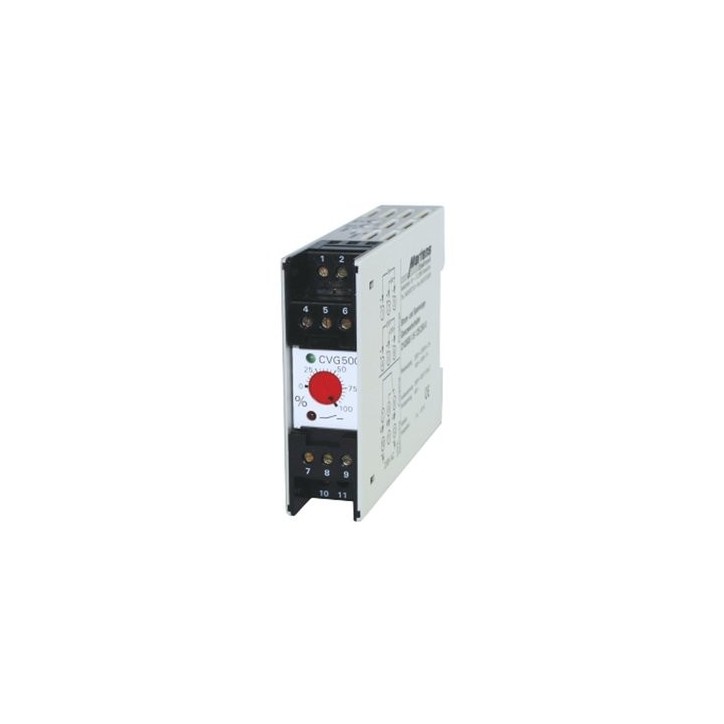

Les relais de surveillance CVG 500 peuvent être utilisés pour surveiller les niveaux de courant ou de tension. Le modèle standard est conçu pour l'entrée 0 ... 1/5 A et 0 ... 125/250 V AC/DC. Des Modèles avec entrées dans la plage de 0 ... 1 mA/ 5 A AC/DC ou 0 ... 50 mV/400 V AC/DC sont disponibles

Données Techniques :

Source de courant

Tension d'alimentation : 230 V AC ±10 % (47 ... 63 Hz) ou 24 V DC -30/+40 %

Température de fonctionnement : -10 ... +50 °C (-25 °C ... +70 °C sur demande)

Conformité CE : EN 55022, EN 60555, IEC 61000-4-3/4/5/11/13

Entrée

Contributions Erreur d'échelle : ≤2 %

Gammes standards

Courant : 0 ... 1 A et 0 ... 5 A AC (sinusoïdal) ou DC

Ri : 20 mΩ (entrée 5 A) ou 100 mΩ (entrée 1 A)

Surcharge : 2 fois, 4 fois pour max. 5 s

Tension : 0 ... 125 V et 0 ... 250 V sinusoïdal ou DC

Ri : 600 KΩ (entrée 125 V) ou 1,2 MΩ (entrée 250 V)

Surcharge : max. 300 V CA/CC

Gammes personnalisées

Tension : valeur finale dans la plage 0,05 ... 400 VAC/DC

Ri : 4,8 kΩ/V Surcharge : 5 fois la tension nominale, max. 500 V CA/CC

Courant : valeur finale dans la plage 0,001 ... 5 A AC/DC

Ri : = 100 mΩ ÷ (plage de mesure [A])

Surcharge : 2 fois, 4 fois pour max. 5 s

Sortie

Relais SPDT : 250 V CA <250 VA <2 A ; 100 V= <50 W <1 A

Fonction de commutation : min. / max. sélectionnable

Hystérésis : 1 ... 25 %

Temporisation : 0,1 ... 8 s

Logement

Classe de protection : boîtier IP30, bornes IP20, (BGV A3)

Raccordement : bornes à vis, max. 2,5 millimètres
