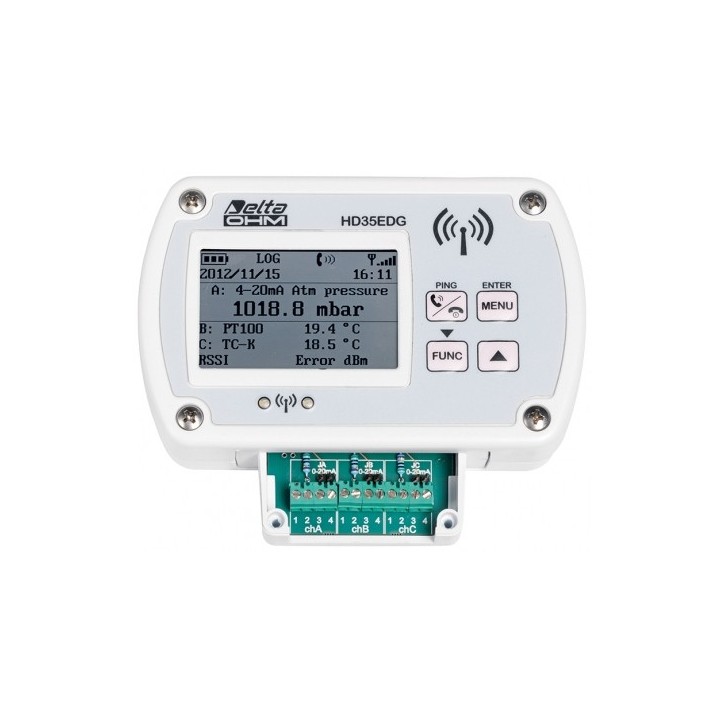

ENREGISTREUR DE DONNÉES SANS FIL AVEC 3 ENTRÉES DE TERMINAL EN-TÊTE
Enregistreur de données sans fil avec trois entrées de bornier pour capteurs standard, avec affichage
Garanties sécurité
Politique de livraison
Politique retours
Enregistreur de données sans fil avec trois entrées d'en-tête de borne pour la connexion de transmetteurs avec sortie 4 ... 20 mA, 0 ... 1 V ou 0 ... 50 mV, capteurs Pt100 / Pt1000, K, J, T, N, E thermocouples, capteurs avec sortie de contact libre de potentiel (max. un capteur) et capteurs potentiométriques. Il stocke les mesures dans sa mémoire interne (de 36 000 à 68 000 échantillons selon le nombre et le type de capteurs connectés) et transmet les données enregistrées à l'unité de base automatiquement à intervalles réguliers ou sur demande. Alarme acoustique avec buzzer interne. Configuration via le logiciel HD35-AP-S. Alimenté par la batterie interne. Installation murale amovible (en utilisant le support inclus) ou fixe (avec brides en option).
Connexion :
Le modèle HD35ED-G-H-E est équipé de trois entrées d'en-tête de borne. Chaque entrée peut être configurée comme entrée pour : Pt100 / Pt1000, thermocouple, 4 ... 20 mA (la résistance shunt est interne), 0 ... 1 V, 0 ... 50 mV ou potentiomètre. Seule l'entrée 3 peut également être configurée en compteur d'impulsions (comptage des commutations d'un contact libre de potentiel).
Données Techniques :
Pt100/Pt1000
- Plages de mesure : -200 ... +650 °C
- Résolution : 0,1 °C
- Précision : ±0,1 °C (hors erreur de sonde)
- Connexion : 2, 3 ou 4 fils
Thermocouple
- Plages de mesure :
- K : -200 ... +1370 °C
- J : -100 ... +750 °C
- E : -200 ... +750 °C
- T : -200 ... +400 °C
- N : -200 ... +1.300 °C
- Résolution : 0,1 °C
- Précision : ±0,1 ~0,2 °C (hors erreur de sonde)
Entrée 0/4 ... 20mA
- Résistance shunt : Interne (50 Ω)
- Résolution : 16 bits
- Précision : ±2 μA
Entrée 0 ... 50 mV / 1 V
- Résistance d'entrée : 100 MΩ
- Résolution : 16 bits
- Précision : ±0,01 % f.s.
Contact sans tension
- Fréquence de commutation : 50 Hz max.
Potentiomètre
- Valeur, Résolution : Typique 10 kΩ, 16 bits
- Précision : ±0,01 % f.s.
Instrument
- Fréquence d'émission : 868 MHz
- Portée de transmission : 300 m (E, J) / 180 m (U) en champ libre (peut être réduite en d'obstacles ou de conditions atmosphériques défavorables)
- Intervalle d'enregistrement : 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min
- Alimentation : Chlorure de thyonil lithium non rechargeable (Li-SOCl2) interne pile, 3,6 V, format AA, connecteur Molex 5264 2 pôles
- Autonomie de la batterie : 2 ans typ. (sans répéteurs, intervalle de mesure 10 s et intervalle journal 30 s)
Conditions de fonctionnement : -10 ... +70 °C / 0 ... 85 % HR sans condensation
Dimensions : 135 x 110 x 33 mm (H x L x P)
Boîtier : LURAN® S 777k
HD35ED-G-H-E
