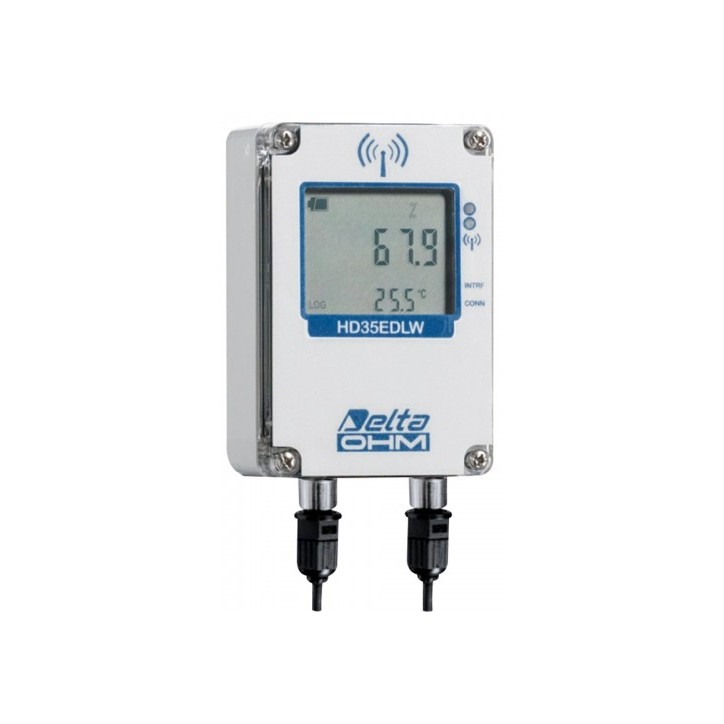

Enregistreur de données sans fil avec quatre entrées sur bornier pour le raccordement de transmetteurs avec sortie 4 mA à 20 mA, 0 V à 1 V, 0 V à 10 V ou 0 mV à 50 mV, capteurs Pt100 / Pt1000, K, J, Thermocouples T, N, E, capteurs avec sortie contact libre de potentiel (max. un capteur) et capteurs potentiométriques. Boîtier étanche IP67. Il stocke les valeurs mesurées dans sa mémoire interne (de 28 000 à 58 000 échantillons selon le nombre et le type de capteurs connectés) et transmet les données enregistrées à l'unité de base automatiquement à intervalles réguliers ou sur demande. Alarme acoustique avec buzzer interne. Configuration via le logiciel HD35-AP-S. Alimentation par batterie interne ou alimentation externe 7 V DC à 28 V DC. Installation : montage mural avec bride HD35-24W (en option).

Données Techniques :

Pt100 / Pt1000

• Plages de mesure : -200 ... +650 °C
• Résolution : 0,1 °C
• Précision : ±0,1 °C (Ausschluss Sondenfehler)
• Connexion : 2, 3 ou 4 fils

Thermocouple

Plages de mesure :

• K : -200 ... +1.370 °C
• J : -100 ... +750 °C
• E : -200 ... +750 °C
• T : -200 ... +400 °C
• N: -200 ... +1.300 °C
• Résolution : 0,1 °C

Précision (hors erreur de sonde):

• K : ±0,1 °C (<600 °C)
• E : ±0,1 °C (<300 °C) ±0,2 °C (>600 °C) ±0,2 °C (>300 °C)
• N : ±0,1 °C (<600 °C) J : ±0,1 °C ±0,2 °C (>600 °C)
• T : ±0,1 °C Entrée 0/4 ... 20mA
• Résistance shunt : Interne (50 Ω)
• Résolution : 16 bits
• Précision : ±2 μA

Entrée de tension

• Résistance d'entrée : 100 MΩ
• Résolution : 16 bits
• Précision : ±0,01 % f.s. Contact sans tension
• Fréquence de commutation : 50 Hz max.

Potentiomètre

• Valeur : Typique 10 kΩ
• Résolution : 16 bits
• Précision : ±0,01 % f.s.

Instrument

• Fréquence d'émission : 868 MHz

Portée de transmission :

• En champ libre : 300 m (E, J)/ 180 m (U) avec antenne interne
• Intervalle d'enregistrement : 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30, 60 min
• Alimentation : Chlorure de thyonil lithium non rechargeable (Li-SOCl2) interne pile, 3,6 V, format C, connecteur Molex 5264 2 pôles
• Autonomie de la batterie : 4 ans typ. (sans répéteurs, intervalle de mesure 10 s et intervalle journal 30 s)
• Conditions de fonctionnement : -20 ... +70 °C / 0 ... 100 % HR sans condensation

Dimensions : 140 x 80 x 55 mm (hors antenne externe) (H x L x P)

Boîtier : Polycarbonate

Degré de protection : IP 67
