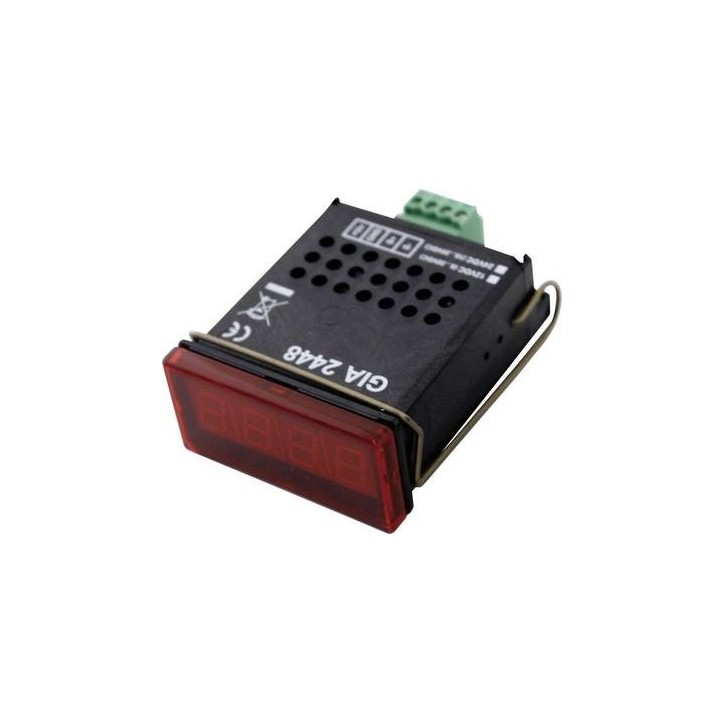

AFFICHEUR UNIVERSEL POUR SIGNAUX STANDARD

Référence: GIA 2448 WE

Afficheur pour Signaux Standards (réglages et étalonnages par nos ateliers)

Données Techniques :

Entrée de mesure : 0 ... 20 V, 0 ... 10 V, 0 ... 2 V, 0 ... 1 V, 0 ... 200 mV, 0 ... 20 mA et 4 ... 20 mA (sélection via cavaliers à souder)

Plage d'affichage : -1999 ... +1999 chiffres (réglable via des cavaliers à souder et un potentiomètre)

Point décimal : n'importe quelle position au moyen de cavaliers à souder (cavaliers à souder accessibles après retrait de la face avant)

Précision : ±0,2 % ±1 digit (à température nominale = 25 °C)

Taux de balayage : env. 3 mesures / s

Affichage : affichage LED rouge de 10 mm de hauteur à 3 ½ chiffres

Température de fonctionnement : 0 ... 50 °C (température ambiante admissible)

Humidité relative : 5 ... 95 % HR (sans condensation)

Température de stockage : -20 ... +70 °C

Température de stockage : 8 ... 20 V DC ou 18 ... 29 V DC (standard) (réglé via un cavalier à souder)

Alimentation en courant : max. 20mA

Montage sur panneau : avec pince à ressort VA. épaisseurs de panneau autorisées de 1 ... env. 10 millimètres

Borne de raccordement : borne à vis/enfichable à 4 pôles pour sections de câble de 0,14 ... 1,5 mm²

Indice de protection : face avant IP54

Boîtier : Noryl renforcé de fibre de verre, PC en face avant

Dimensions : 48 x 24 mm (L x H) (cadre avant)

Profondeur de montage : env. 65 mm (y compris borne à vis/enfichable)

Découpe du panneau : 45+0,5 x 21,7+0,5 mm (L x H)

Référence GIA 2448 WE
