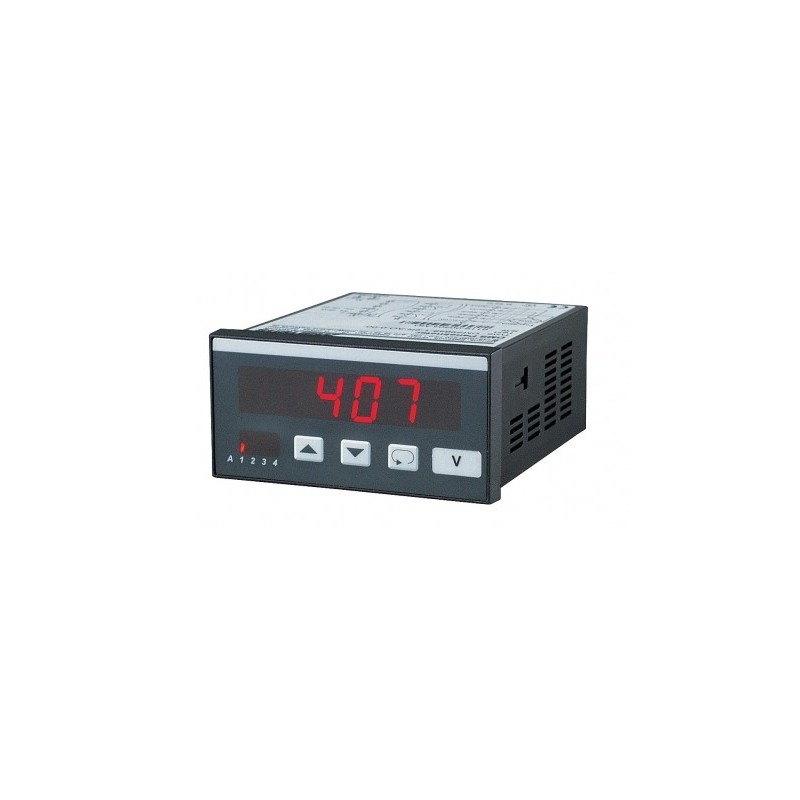

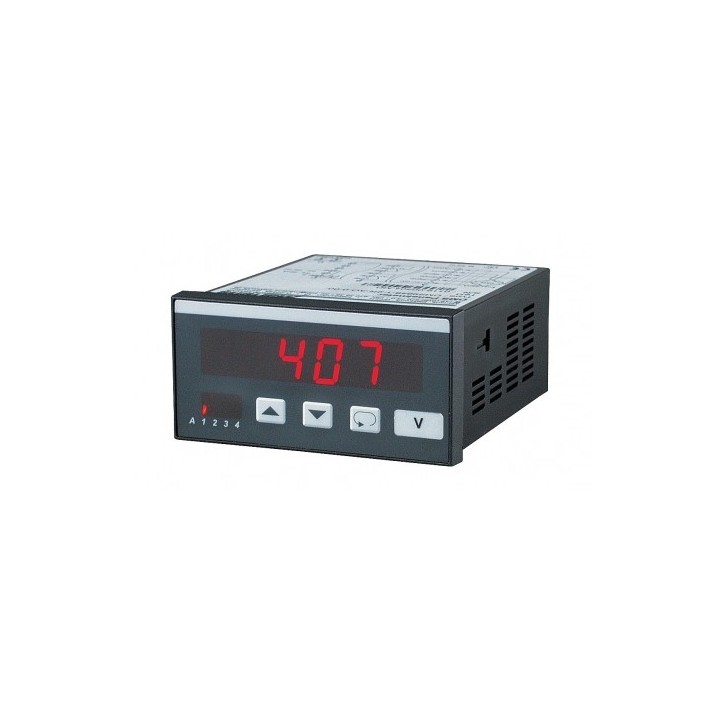

Le compteur universel UZ9648 a été conçu pour une application sur le terrain dans le contrôle de processus et l'automatisation. Les paramètres du mode de fonctionnement peuvent être programmés. Le compteur peut être utilisé partout où les processus de quantité doivent être mesurés, affichés et surveillés.

Données Techniques :

Tension d'alimentation : 230 V CA ±10 % ; 115 V CA ±10 % ; 24 V CA ±10 % ou 24 V CC ±15 %

Consommation électrique : max. 3,5 VA, avec sortie analogique 5 VA

Température de fonctionnement : -10 ... +55 °C Standard

Tension nominale : 250 V AC selon. selon VDE 0110 entre entrée/sortie/tension d'alimentation, degré de pollution 2, catégorie de surtension III

Tension de test : 4 kV DC, entre entrée/sortie/tension d'alimentation

- conformité : EN55022, EN60555, IEC61000-4-3/4/5/11/13 Saisir

entrée pnp : Ri = 6,3 kΩ niveau de commutation : < 4 V bas ; > 8,5 V haut ; hystérésis > 2,5 V, max. 35 V CC

Entrée Namur : Ri env. 1 kΩ (< 4 mA)

niveau de commutation : < 1 mA bas ; >2,2 mA haut ; hystérésis > 0,5 mA max. 35 V CC

Fréquence de comptage max. : Entrée A ou B = 15 kHz, A et B ensemble = 6 kHz, contact de commutation = 30 Hz anti-rebond, générateur d'impulsions rotatif à 2 canaux = 8 kHz ;

Délai de comptage : 100 μs lors de la réinitialisation ; 20 ms lors de la programmation d'une autre présélection

Min. largeur d'impulsion : impulsion électronique 50 μs, contact de commutation 5 ms

Réarmement externe : min. largeur d'impulsion 10 ms

Alimentation émetteur : 8 V DC contrôlée (Namur), 24 V DC (pnp), Ri env. 150 Ω, max. 50 mA (25 mA avec 4 sorties relais)

Affichage : LED rouge, 14,2 mm

Plage d'affichage : -99999 ... 999999 chiffres avec suppression du zéro en tête

Affichage supplémentaire : LED 2 digits rouge, 7mm (paramètre - et indicateur de sortie)

Sortir Relais : SPDT < 250 V AC < 250 VA < 2 A, < 300 V DC < 50 W < 2 A

Transistor : max. 35 V AC/DC, 100 mA, avec protection contre les courts-circuits

Sortie analogique : charge 0/4 ... 20 mA ≤500 Ω ; Charge 0/2 ... 10V >500 Ω, isolée Changement de sortie automatique (en fonction de la charge)

-Précision : 0,1 % ; TK 0,01 %/K

Boîtier : Boîtier panneau DIN 96x48 mm, matériau PA6-GF ; UL94V-0

Dimensions : Façade 96x48 mm, profondeur de montage 100 mm,

Poids : max. 390 g

Raccordement électrique : Bornes à pince, fil simple 2 mm², fil souple 1,5 mm², AWG14

Protection : Face avant IP65, bornes IP20, protège-doigts selon. BGV A3 allemand
