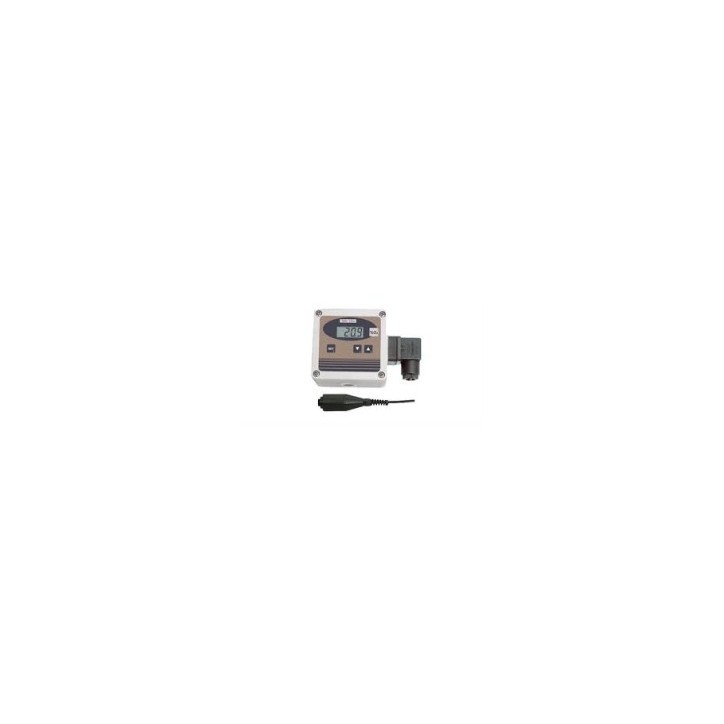

Convertisseur de mesure d'oxygène atmosphérique

OXY 3690 MP-LO

Transducteur de mesure d'oxygène dans l'air incl. capteur; Pour les gaz protecteurs en général, précise même avec des mesures très faibles (par exemple <0,5 vol. % O2) et au-dessus de 35 vol. % O2 (GOEL 381)

Transducteur de mesure d'oxygène dans l'air incl. capteur; Pour les gaz protecteurs à haute concentration en O2 et teneur en oxygène <35 vol.% O2 (GOEL 381)

Données Techniques :

Plages de mesure :

Concentration en oxygène : 0,0 ... 100,0 % O2 (gazeux)

  • OXY 3690 MP : plage recommandée 0,2 ... 35,0 vol.% O2 (précision réduite à l'extérieur)
  • OXY 3690 MP-LO : convient également pour des valeurs ≤0,2 vol.% O2

Température : -20,0 ... 50,0 °C

Dispositif de précision (à température nominale 25 °C) :

  • Oxygène : ±0,1 % ±1 chiffre
  • Température : ±0,1 °C ±1 chiffre

Signal de sortie (uniquement O2) : 4 ... 20 mA (2 fils - standard), 0 ... 10 V (3 fils - option)

Isolation électrique : entrée électriquement isolée

Énergie auxiliaire : 12 ... 30 V DC (à la sortie 4 ... 20 mA) 18 ... 30 V DC (à la sortie 0 ... 10 V - option)

Permanente impédance (à 4 ... 20 mA): RA [Ω] ≤ (Uv [V] - 12 V) / 0,02 A

Charge admissible (à 0 ... 10 Volts): RL >3000 Ω

Condition de fonctionnement : 0 ... +50 °C, 0 ... 95 % HR (sans condensation)

Température de stockage : -20 ... +70 °C

Tension inverse pro- protection : 50 V en permanence

Affichage : env. Écran LCD à 4 chiffres de 10 mm de haut

Boîtier : ABS (IP65 - à l'exception de la prise du capteur)

Dimensions : 82 x 80 x 55 mm (sans fiche coudée et fiche capteur)

Raccordement électrique : fiche coudée selon. selon EN 175301-803/A (IP65), max. fil section : 1,5 mm², diamètre du fil de 4,5 ... 7 mm

Raccordement du capteur : connecteur jack 5 broches, vissable

Étalonnage : étalonnage 1 point dans l'air atmosphérique

Compensation de pression d'air : 500 ... 2000 hPa abs., entrée manuelle

Capteur D'oxygène :

Type de capteur : selon version, voir ci-dessus

Plages de mesure : 0,0 ... 100,0 % O2

Temps de réponse T90 : <10 s, en fonction de la température

Garantie : 12 mois (en supposant une utilisation appropriée selon le Manuel)

Domaine d'application : adapté à l'air et à l'oxygène pur, aux gaz protecteurs

Température compensation: intégré dans le boîtier du capteur

Câble de raccordement : env. 1,3 m, avec fiche 5 pôles, vissable

Pression de service : 500 ... 2000 hPa (statique). Pour les flux d'air et de gaz, utilisez l'option GOO.../MU.

Condition de fonctionnement : 0 ... +45 °C, 0 ... +95 % HR (sans condensation)

Température de stockage : -15 ... +60 °C

OXY 3690 MP-LO
