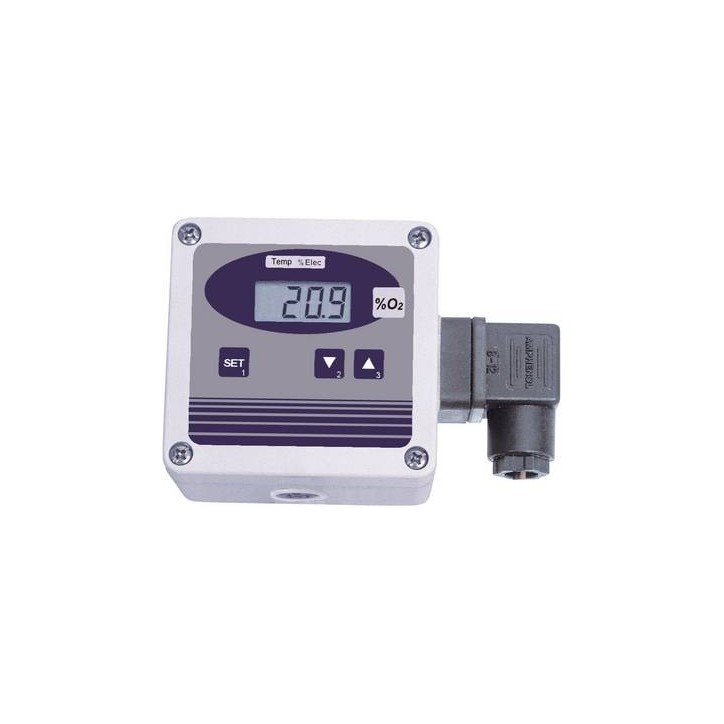

Convertisseur de mesure d'oxygène atmosphérique

OXY 3690 MP

Transducteur de mesure d'oxygène dans l'air incl. capteur; Pour les gaz protecteurs à haute concentration en O2 et teneur en oxygène <35 vol.% O2 (GOEL 370

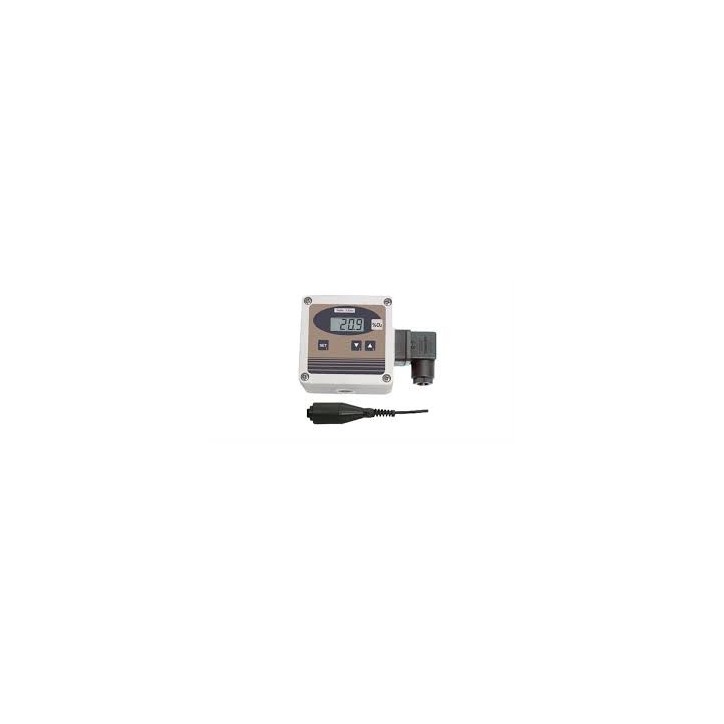

  OXY 3690 MP :Transducteur de mesure d'oxygène dans l'air incl. capteur de mes. GGO370/MU

Convertisseur de mesure d'oxygène atmosphérique

Plages de mesure :

Concentration O2                 : 0,0 à 100,0 % O2 (gazeux)

Température                         : -20,0 ... 50,0 °C

Précision  (à temp. nom. de 25 °C) :  Oxygène : ±0,1 % ± 1 point

Température                         : ±0,1 °C ± 1 point

Signal sortie (02)                  : 4-20 mA (2 fils, standard) 0-10 V (3 fils, en option)

Séparation galvanique          : Entrée galv.

Courant auxiliaire                 : 12 ... 30 Vc.c. (sortie 4-20 mA)
                                               18 ... 30 Vc.c. (sortie 0-10 V en option)

Impéd. adm. (à 4-20 mA)    :RA [Ω] = (Uv [V] - 12 V)/0,02 A

Charge adm. (à 0-10 Volt) : RL > 3000 Ω

Conditions de service          : 0 à +50 °C, 0 à +95 % H.R. (sans condensation)

Temp. de stockage               : -20 à +70 °C

Protect. invers. polarités     : 50 Vc.c.

Affichage                              : LCD à 4 chiffres d'env. 10 mm de haut
Boîtier                                  : ABS (IP65 – sauf fi che de connexion du capteur)
Dimensions                          : 82 x 80 x 55 mm (sans fiche coudée et fiche capteur)
Raccordement électr.          : Fiche coudée EN 175301-803/A (IP65)
Section max.                       : 1,5 mm²,
                                              Dia. du câble de 4,5 à 7 mm
Connexion capteur              : Connecteur type jack à 5 broches
Étalonnage                          : Étalonnage à l'air à 1 point
Comp. pression atm.           : 500…2000 hPa abs., saisie manuelle

OXY 3690 MP

Fiche technique

Plage de mesure
Concentration O2 : 0,0 à 100,0 % O2 (gazeux)
Précision
Oxygène : ±0,1 % ± 1 point
Affichage
LCD à 4 chiffres d'env. 10 mm de haut
Séparateur galvanique
Entrée galv.
Température de stockage
-20 à +70 °C
Sorties
4-20 mA (2 fils, standard) 0-10 V (3 fils, en option)
Boitier
ABS (IP65 – sauf fi che de connexion du capteur)
Raccord électrique :
Fiche coudée EN 175301-803/A (IP65)
Température
-20,0 ... 50,0 °C
Température
±0,1 °C ± 1 point
Dimensions
82 x 80 x 55 mm (sans fiche coudée et fiche capteur)
Conditions de service
0 à +50 °C, 0 à +95 % H.R. (sans condensation)
Connex . capteur
Connecteur type jack à 5 broches

Téléchargement

FICHE TECHNIQUE OXY 3690 MP

FICHE TECHNIQUE OXY 3690 MP

Téléchargement (190.11KB)
