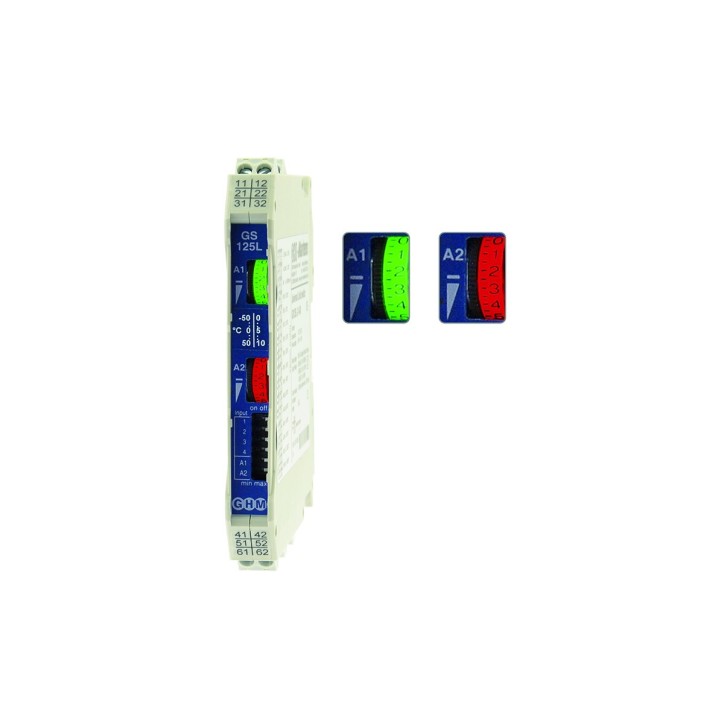

Les interrupteurs de valeur limite de la série GS125 sont utilisés dans les armoires électriques pour la surveillance de processus ou pour la régulation simple de processus. Les températures et les variables dérivées telles que la tension, le courant et la résistance sont utilisées comme signaux de commande. Dans le processus, 1 ou 2 valeurs limites peuvent être surveillées. Pour l'affectation de l'unité de mesure à l'étiquetage de la balance, 24 étiquettes adhésives transparentes sont fournies. Ils peuvent être collés entre les molettes de réglage sur le panneau avant.

Données Techniques :

Entrées de mesure commutables via commutateur DIP

Signaux de l'appareil : 0/2 ... 10 V, 0/4 ... 20 mA

Potentiomètre : 500 Ω ... 20 kΩ

Pt100 : -50 ... +50 °C, 0 ... 50 °C, 0 ... 100 °C, 0 ... 150 °C, 0 ... 200 °C, 0 ... 300 °C, 0 ... 500 °C

Thermocouple :

• FeCuNI, type J : 0 ... 250 °C, 0 ... 500 °C NiCrNi,
• Type K : 0 ... 500 °C, 0 ... 750 °C, 0 ... 1000 °C
• PtRhPt, Type S : 0 ... 1500 °C

Alimentation à large plage Alimentation 24 V

Tension nominale : 253 V CA

Tension de test : 3kV AC entre entrée/sortie relais/tension auxiliaire

Température de fonctionnement : -10 ... +60 °C

Température de stockage : -20 ... +80 °C

Humidité de l'air : 10 ... 90 % (sans condensation)

Sorties relais

Tension de commutation : <250 V AC <2 A <500 VA, <125 V DC <0,2 A <25 W, <30 V CC <2 A <60 W

Fréquence de commutation : max. 5Hz

Hystérésis de commutation : env. 1 %

Sécurité fonctionnelle : SIL2 selon EN61508 (données spécifiques disponibles sur demande)

Réglage de la valeur de consigne : Précision de l'échelle : 2 %

Sortie valeur réelle : 4 ... 20 mA charge maxi 120 Ω, pas de séparation galvanique signal d'entrée
