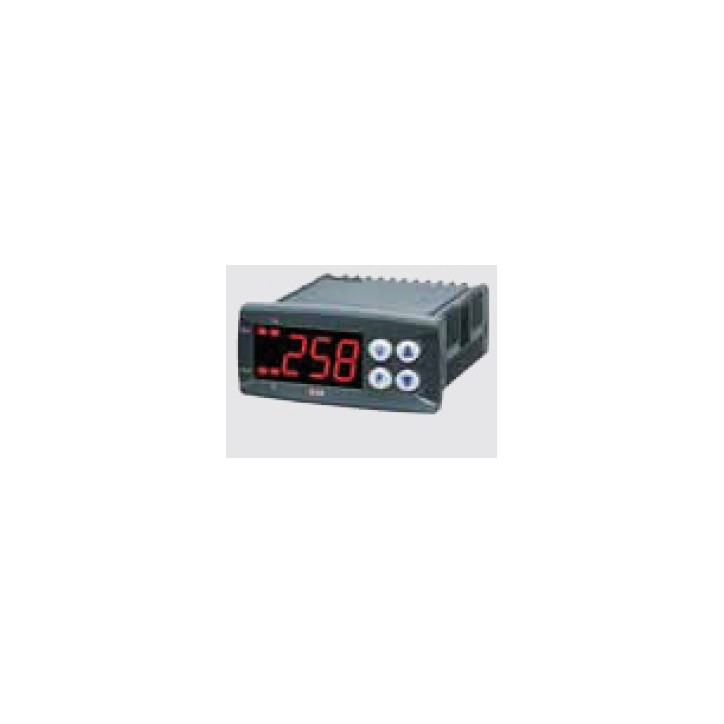

Ce régulateur numérique multifonction est conçu pour le contrôle précis des températures et process industriels, offrant une régulation PID avancée avec optimisation autonome AUTOTUNING. Il prend en charge différents types d’entrées : thermocouples J/K, Pt100/Pt1000, PTC KTY 81-121 et NTC 103AT-2.

Le dispositif permet une régulation à 2 ou 3 points, avec une précision de ±0,5 % FS ±1 point et une résolution de 0,1 ou 1 °C, selon le capteur sélectionné automatiquement. Son affichage LED à 3 chiffres (16 mm de hauteur) assure une lecture claire et rapide des valeurs mesurées.

Compact et robuste, il est conçu pour une installation facile sur panneau via cadre de serrage, avec un indice de protection IP65 à l’avant pour résister aux environnements industriels exigeants.

Applications

• Régulation PID précise pour laboratoires et process industriels

• Contrôle de température avec thermocouples, Pt100/Pt1000, PTC et NTC

• Automatisation de process nécessitant 2 ou 3 points de régulation

• Optimisation automatique des paramètres avec fonction AUTOTUNING

Caractéristiques techniques

• Entrées de mesure : Thermocouples J/K, Pt100 (2 fils), Pt1000 (2 fils), PTC KTY 81-121, NTC 103AT-2

• Plages de mesure :

  • J/K : -40 … 999 °C

  • Pt100 : -50 … 850 °C

  • PTC : -50 … 150 °C

  • NTC : -50 … 109 °C

  • Pt1000 : -50 … 850 °C

• Résolution : 0,1 ou 1 °C (selon capteur)

• Précision : ±0,5 % FS ±1 point

• Temps de mise à jour : 1 s

• Affichage : LED, 3 chiffres, 16 mm

• Sorties : 1 ou 2 sorties de commutation (relais ou semi-conducteur)

• Modes de régulation : 2 points, 3 points, PID

• Optimisation autonome : AUTOTUNING intégré

• Boîtier : 75 x 33 x 64 mm, découpe tableau 71 x 29 mm, fixation par cadre de serrage

• Indice de protection : IP65 sur la partie avant

• Raccordement : bornes à vis

• Conditions de service : 0 … +50 °C, 20 … 85 % HR, sans condensation

• Alimentation standard : 12 Vc.a./c.c. ±10 %, 50/60 Hz

• Options alimentation : 24 Vc.a./c.c. ±10 % ou 90 … 240 Vc.a. ±10 %

• Puissance absorbée : max. 5 VA

Avantages

• Régulation PID précise et fiable

• Optimisation automatique avec AUTOTUNING

• Compatible avec une large gamme de capteurs et entrées

• Affichage numérique clair pour lecture rapide

• Installation facile sur panneau avec protection IP65

• Convient aux environnements industriels et laboratoires
