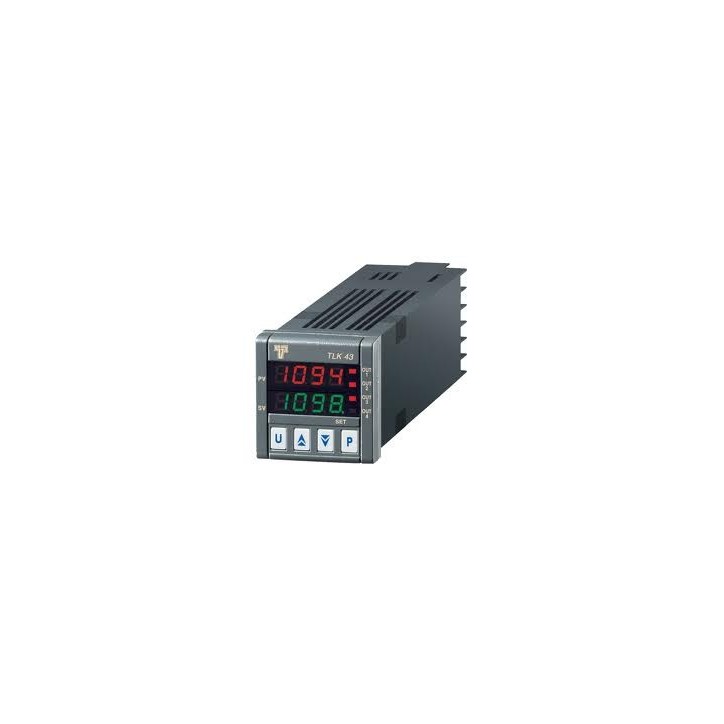

TLK43: Régulateur numérique de température et de processus, interface (option)

Régulateur numérique à optimisation autonome et commande par
micro-processeur avec mode de régulation à 2 ou 3 points ou PID,

régulation pas à pas à 3 points et gradient de la valeur définie réglable .

Garanties sécurité
Politique de livraison
Politique retours

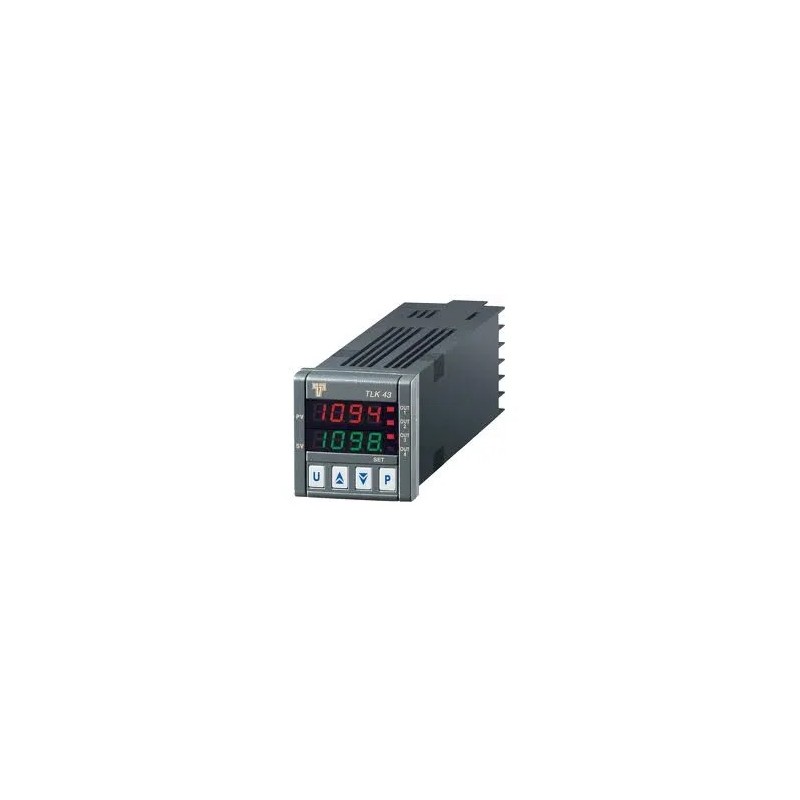

TLK43: Régulateur numérique de température et de processus, interface (option)

1. Description générale

Le TLK 43 est un régulateur digital mono-boucle avec régulation ON/OFF, ON/OFF à zone neutre,
PID à simple ou double action (directe et inverse), PID pour actionneurs motorisés à positionnement temporaire.

Pour la régulation PID, l’instrument dispose des fonctions suivantes : AUTOTUNING FAST,
SELFTUNING et calcul automatique du paramètre FUZZY OVERSHOOT CONTROL.

La régulation PID effectuée par l’instrument dispose d’un algorithme particulier à DEUX DEGRÉS
DE LIBERTÉ qui optimise les performances d’auto-régulation en présence de perturbations du
procédé et de variations du point de consigne.
L’instrument permet, en outre, de disposer d’une interface de communication série RS485 utilisant
le protocole MODBUS-RTU avec une vitesse de transmission allant jusqu’à 38 400 bauds.
La valeur de procédé est affichée avec 4 chiffres rouges, la valeur de consigne avec 4 chiffres verts
et l’état des sorties est signalé par 4 leds.
L’instrument prévoit la mémorisation de 4 points de consigne de régulation et peut avoir jusqu’à
4 sorties de type digital : relais ou pour le pilotage de relais statiques (SSR), ou jusqu’à 2 sorties
analogiques (0/4 ... 20mA ou 0/2 ... 10 V).
L’entrée configurable accepte des sondes de température (thermocouples J, K, S, B, C, E, L, N, R, T ;thermorésistances Pt100 ; thermistances PTC ou NTC ; capteurs infrarouges IRS) et signaux
normalisé (0/4 ... 20 mA, 0/1 ... 5 Vdc, 0/2 ... 10 Vdc, 0 ... 50/60 mV, 12 ... 60 mV).
D’autres fonctions importantes sont disponibles :
alarme loop break, limite de la puissance en sortie, limite de la vitesse de variation de la puissance
en sortie, split-range, réalisation du point de consigne à vitesse contrôlée, contrôle à deux coupures
avec temps de maintien intermédiaire, soft start, protection des paramètres sur différents niveaux.

Caractéristiques techniques :

Entrée de mesure :

Entrée universelle pour
- Thermomètre à résistance : Pt100 (3 fi ls)

- Relais à semi-conducteurs : PTC KTY 81-121, NTC 103AT-2 (2 fi ls)

- Thermocouples : B, C, E, J, K, L, N, R, S, T

- Signal normalisé : 0...20 mA, 4...20 mA, 0...5 V, 0...10 V, 1...5 V, 2...10V

- Signal mV : 0...50 mV, 0...60 mV, 12...60 mV

Plages de mesure :

Pt100 : -200...850 °C; PTC : -55...+150 °C; NTC : -50...+110 °C ;

Type J : -160...1000 °C, type K : -270...1370 °C, type S : -50...1760 °C

Résolution : Température : 0,1, 1°C ou 0,1, 1°F
Signaux norm. : entièrement modulables, -1999...9999 pt, DP réglable au choix

Précision : ± 0,15 % FS ±1 point

Affichage : LED, 4 chiffres sur deux lignes, 7 mm de haut
