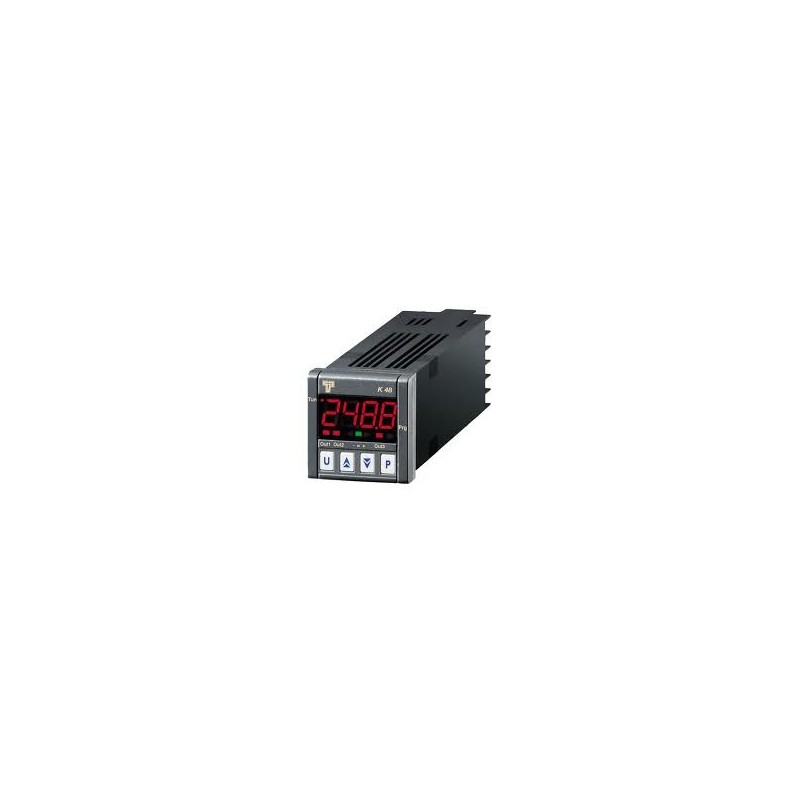

Le K48 est un régulateur numérique de haute précision conçu pour le contrôle des températures et process industriels. Il offre une régulation à 2 ou 3 points, ainsi qu’un mode PI/PID, avec fonction AUTOTUNING intégrée pour optimiser automatiquement les paramètres de régulation.

Grâce à son entrée universelle, le K48 accepte une large gamme de capteurs et signaux : Pt100 (3 fils), PTC/NTC, thermocouples J/K/S/R/T/IR, signaux normalisés et signaux mV. Son affichage LED 4 chiffres assure une lecture rapide et précise des valeurs mesurées.

Le régulateur peut gérer jusqu’à 3 sorties de commutation et 3 sorties d’alarme selon configuration. Compact et robuste, le boîtier s’installe facilement sur panneau avec cadre de serrage, avec indice de protection IP54 à l’avant, garantissant durabilité et fiabilité en environnements industriels.

Applications

• Régulation précise de température et process industriels

• Contrôle avec thermocouples, Pt100, PTC, NTC et signaux normalisés

• Automatisation de process avec sorties relais ou semi-conducteurs

• Minuterie et programmation de processus via segments et gradients

• Surveillance et alarme de paramètres critiques

Caractéristiques techniques

• Entrées : Pt100 (3 fils), PTC KTY 81-121, NTC 103AT-2, thermocouples J/K/S/R/T/IR, signaux normalisés 0…20 mA, 4…20 mA, 0…5 V, 0…10 V, 1…5 V, 2…10 V, signaux mV 0…50 mV, 0…60 mV, 12…60 mV

• Plages de mesure : Pt100 -200…850 °C, PTC -55…+150 °C, NTC -50…+110 °C, Type J -160…1000 °C, Type K -270…1370 °C, Type S -50…1760 °C

• Résolution : 0,1 ou 1 °C / °F

• Précision : ±0,15 % FS ±1 point

• Affichage : LED rouge 4 chiffres, 12 mm

• Sorties : max. 3 sorties de commutation (relais et semi-conducteur)

• Mode de régulation : 2 points, 3 points, PID

• Optimisation : AUTOTUNING intégrée

• Minuterie / Programmation : option 8 segments / 4 groupes avec temps et gradient

• Sorties d’alarme : max. 3 selon configuration

• Boîtier : 48 x 48 x 98 mm, découpe 45,5 x 45,5 mm

• Fixation : cadre de serrage

• Indice de protection : IP54 (avant)

• Raccordement : bornes à vis

• Conditions de service : 0…+55 °C, 30…95 % HR (sans condensation)

• Tension d’alimentation : standard 90–240 Vc.a., option 24 Vc.a./c.c. ±10 %

• Puissance absorbée : non spécifiée

Avantages

• Régulation PI/PID précise et fiable

• Optimisation automatique avec AUTOTUNING

• Gestion multi-sorties pour commandes et alarmes

• Compatible avec une large gamme de capteurs et signaux

• Affichage LED clair pour lecture rapide et intuitive

• Boîtier compact et robuste avec protection IP54 pour usage industriel

• Minuterie et fonction rampe pour programmation avancée de process
