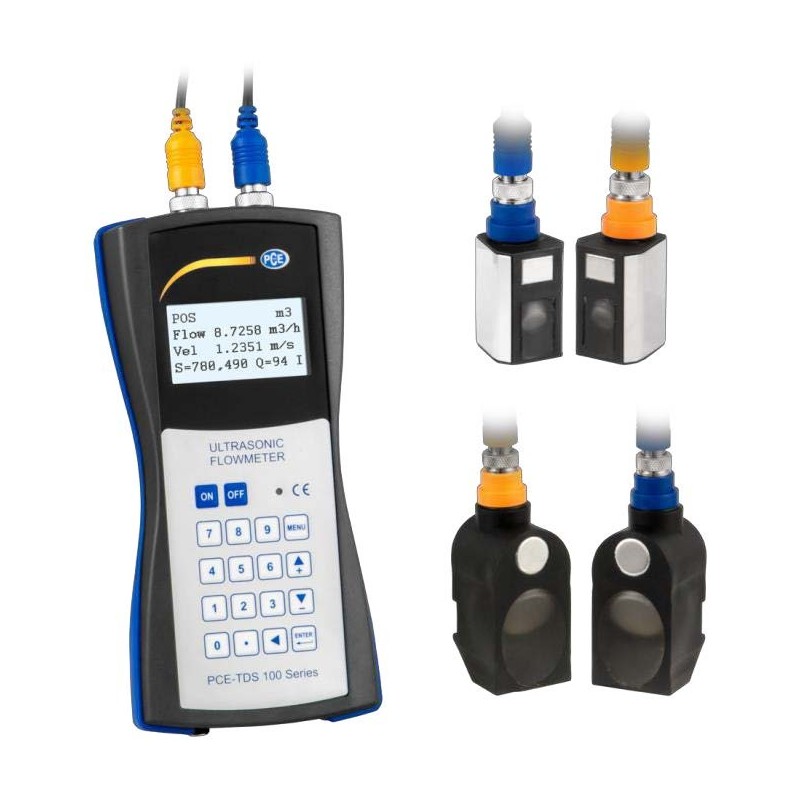

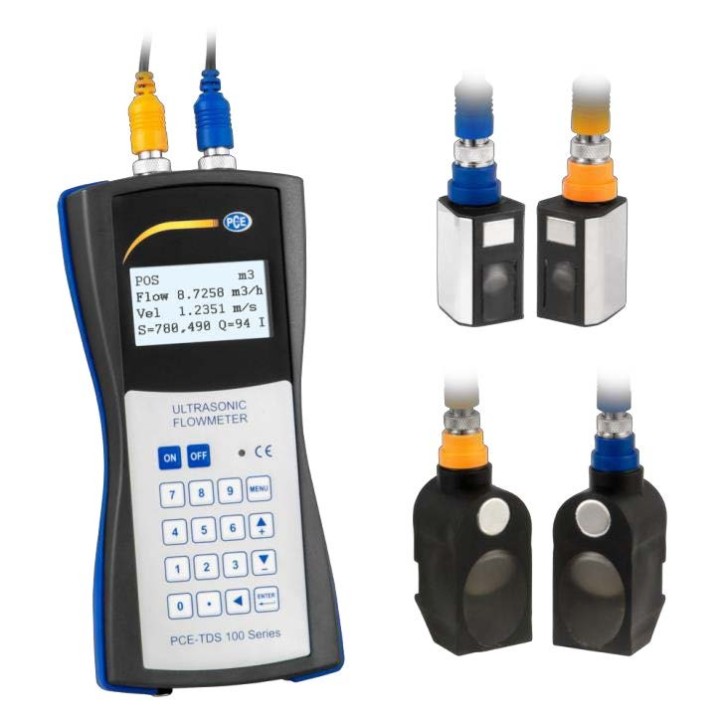

Le débitmètre à ultrasons est utilisé pour des mesures de contrôle ou pour détecter rapidement le débit dans une tuyauterie; il s'agit d'un système de mesure portable et facile à installer. Le débitmètre à ultrasons utilise le principe de mesure du temps de transit. Le principe de mesure du débitmètre est très simple.

Pour une mesure diagonale dans un tube, le temps de mesure est inférieur si elle est faite dans le sens du courant. Plus le débit augmente, plus le temps de mesure sera long si on va à contrecourant. La différence entre les durées d'écoulement dans le sens du courant et à contrecourant, dépend directement de la vitesse du flux. Le débitmètre utilise cet effet pour déterminer la vitesse du flux et du débit.

Les transducteurs électro-acoustiques reçoivent et émettent de brèves impulsions ultrasoniques à travers le liquide qui coule dans la tuyauterie. Les transducteurs sont placés à l'horizontale de chaque côté du tuyau à mesurer, à une distance établie l'un de l'autre. Les capteurs, qui mesurent de manière non-invasive, sont placés sur le tuyau et sont fixés, par exemple, au moyen d'une bride. Peu après, l'écran affiche la vitesse du flux. Le débitmètre à ultrasons peut être utilisé sur des tuyaux métalliques, en plastique et en caoutchouc.

Plage de mesure                    -32 ... +32 m/s

Résolution                              0,0001 m/s

Précision                                DN ≥ 50 mm : ±1,5 % de la valeur de mesure DN < 50 mm :

±3,5 % de la valeur de mesure

Répétitivité                             ±1,0 % de la valeur de mesure

Moyens                                  Tous les liquides avec une impureté < 5% et un débit

>0,03 m³/h

Unités de débit                       Mètre cube                             [m³] Litre

                                             Galon (USA)                           [gal]

                                              Galon impérial (UK)                [igl]

                                              Millon USA Galons                 [mgl]

                                               Pied cube                               [cf]

                                               Baril (USA)                             [bal]

                                              Baril impérial (UK)                  [ib]

                                              Baril d’huile                             [ob]

Le temps peut se régler par jour [/d], par heure [/h], par minute [/m] et par seconde [/s].

Mémoire                                 16.000 lignes de valeurs

Interfaces                               USB (pour mesure online et lecture de la mémoire interne)

Protection                               IP 52

Alimentation                           3 x Batterie NiMH type AA / 2100 mAh Autonomie avec charge

complète : 12 h Adaptateur    secteur : 100 … 240 V AC, 50/60 Hz

Dimensions                            214 x 104 x 40 mm

Poids                                      450 g
