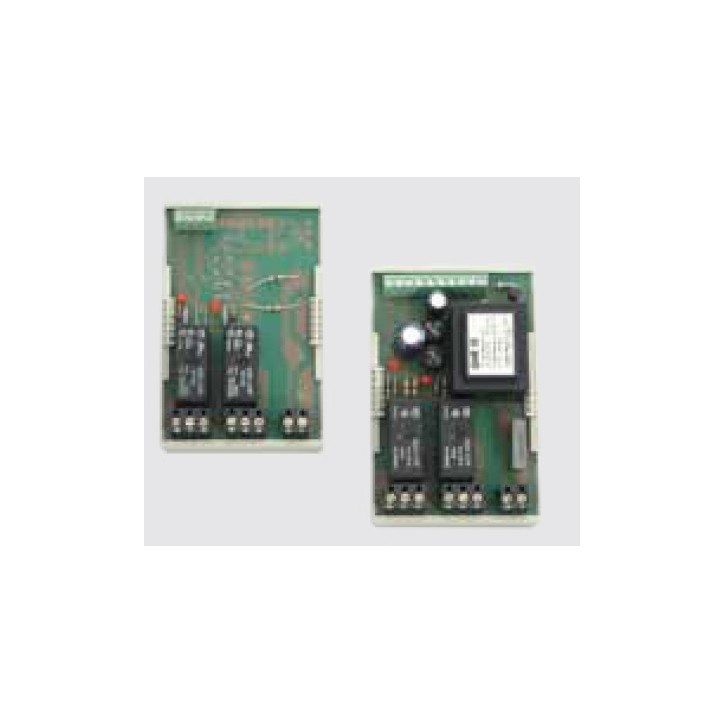

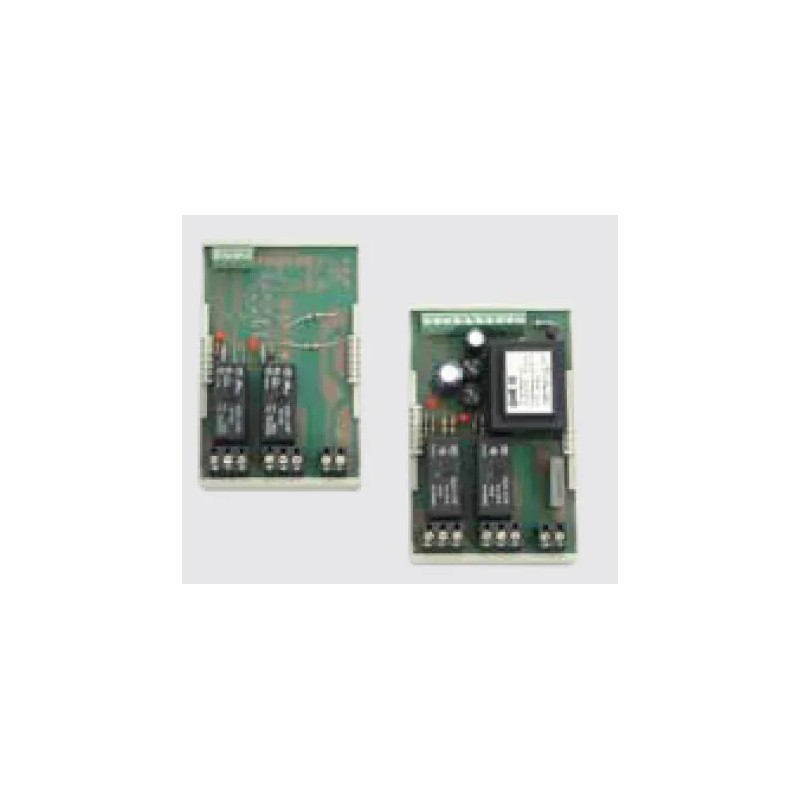

Le GNR10 est un module réseau et relais conçu pour une installation rapide sur rail DIN, combinant une alimentation intégrée et deux sorties relais sans potentiel.
Ce module permet d’alimenter simultanément un afficheur/régulateur GIA20EB et un convertisseur de mesure, tout en offrant des relais de commutation robustes pour la gestion de signaux industriels.

Grâce à sa tension d’entrée de 230 V, son design compact et ses bornes à vis fiables, le GNR10 constitue une solution efficace pour les applications d’automatisation, de mesure et de contrôle industriel.

Applications

• Alimentation et interface pour GIA20EB

• Connexion de convertisseurs de mesure

• Automatisation et contrôle de processus

• Systèmes de mesure et de surveillance

Caractéristiques techniques

• Tension d’entrée : 230 V AC, 50/60 Hz (autres sur demande)

• Tension de sortie :

  • env. 11 V DC (variable) pour GIA20EB

  • 18 V DC ±5 %, 25 mA (stabilisé) pour convertisseur de mesure

• Sorties relais : 2 inverseurs sans potentiel

  • Courant de commutation max. : 10 A (charge ohmique)

• Connexion : Bornes à vis

• Fixation : Encliquetage sur rail DIN

• Dimensions (L × H × P) : 48 × 96 × 60 mm

Avantages

• Double sortie d’alimentation intégrée

• Deux relais puissants sans potentiel

• Montage rapide sur rail DIN

• Compatible avec GIA20EB et convertisseurs de mesure

• Construction compacte et robuste
