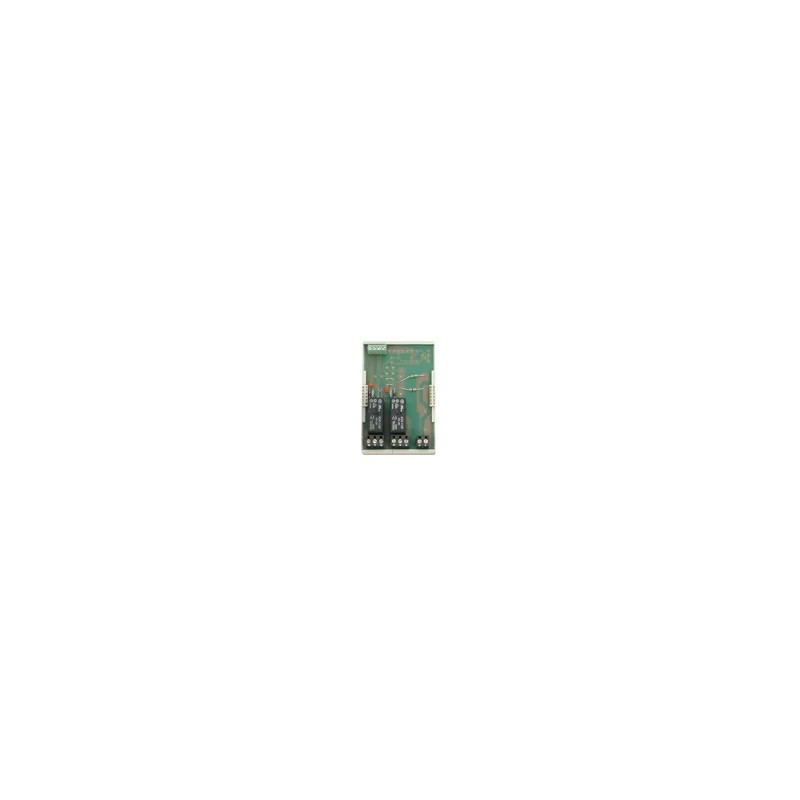

Le GR10 est un module réseau et relais conçu pour une installation pratique sur rail DIN, combinant alimentation intégrée et deux sorties relais sans potentiel.
Il fournit l’alimentation nécessaire à un afficheur/régulateur GIA20EB et à un convertisseur de mesure, tout en offrant des relais fiables pour le contrôle de signaux industriels.

Sa tension d’entrée de 230 V, son boîtier compact et ses bornes à vis robustes permettent un montage rapide et sûr, idéal pour les applications industrielles, les systèmes de mesure et l’automatisation.

Applications

• Alimentation et interface pour GIA20EB

• Connexion et alimentation de convertisseurs de mesure

• Automatisation et contrôle de processus industriels

• Systèmes de mesure et de surveillance

Caractéristiques techniques

• Tension d’entrée : 230 V AC, 50/60 Hz (autres sur demande)

• Tension de sortie :

  • env. 11 V DC (variable) pour GIA20EB

  • 18 V DC ±5 %, 25 mA (stabilisé) pour convertisseur de mesure

• Sorties relais : 2 inverseurs sans potentiel

  • Courant de commutation max. : 10 A (charge ohmique)

• Connexion : Bornes à vis

• Fixation : Encliquetable sur rail DIN

• Dimensions (L × H × P) : 48 × 96 × 60 mm

Avantages

• Double sortie d’alimentation intégrée

• Deux relais puissants et sans potentiel

• Montage rapide et sûr sur rail DIN

• Compatible avec GIA20EB et convertisseurs de mesure

• Construction compacte et robuste
