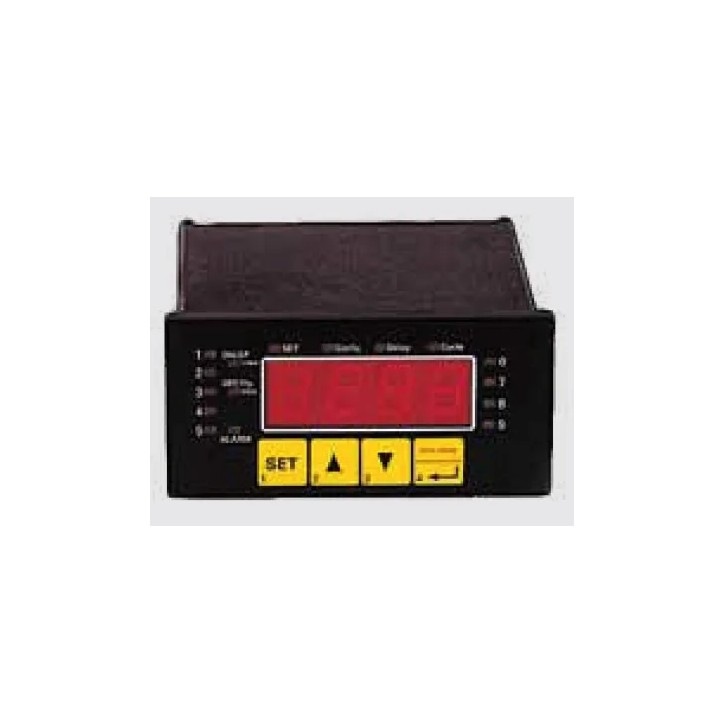

L’EB2000MC est un appareil d’affichage et de contrôle conçu pour la surveillance de jusqu’à 9 modules capteurs ou enregistreurs EASYBus. Il détecte automatiquement le type et le nombre de capteurs connectés, alimente les modules et transfère les données via une seule paire de fils torsadés.

L’appareil surveille le bon fonctionnement des capteurs et enregistreurs, détecte les ruptures de câble ou de sonde, et permet la programmation d’alarmes min./max. via 2 relais sans potentiel. L’interface RS232 simplifie la configuration, et l’EB2000MC peut également servir de convertisseur d’interface RS232 – EASYBus pour configurer et lire les modules connectés.

Applications

• Supervision centralisée de 9 modules capteurs ou enregistreurs EASYBus/EASYLOG

• Surveillance des processus industriels et tertiaires

• Détection de rupture de câble, court-circuit ou dépassement de valeurs limites

• Gestion d’alarmes min./max. avec retardement programmable

• Intégration dans systèmes EASYBus via interface RS232

Caractéristiques techniques

• Plage de mesure : -1999 à +9999 points

• Résolution et précision : selon le module capteur connecté

• Capteurs supportés : 9 modules intelligents EASYBus/EASYLOG max., raccords en anneau, arbre ou étoile, sans polarité, câble max. 200 m

• Alimentation des capteurs : par EB2000MC

• Messages d’erreur : Rupture ou court-circuit de sonde, dépassement limites inf./sup.

• Auto-diagnostic : Contrôle systématique pour fonctionnement sûr

• Interface : RS232 pour configuration et convertisseur EASYBus RS232

• Mémoire min./max. : Consultable via touches en façade

• Alarme min./max. : 2 relais sans potentiel, 10 A, 250 V, 50/60 Hz, programmable via façade ou RS232

• Retardement alarme : 0 à 9999 minutes par canal

• Affichage : LED 4 chiffres rouges (13 mm), 16 LED supplémentaires pour fonctions et surveillance

• Façade : Clavier souple à membrane, IP65, joint GGD 4896 optionnel

• Boîtier : Tiroir standard 48 x 96 x 100 mm (H x l x P)

• Découpe tableau : 43 x 90,5 mm (H x l)

• Bornes de connexion : Vis/fiches

• Température ambiante : 0 à +50 °C

• Tension d’alimentation : 230 Vc.a., 50/60 Hz

• Puissance absorbée : env. 3,5 Vc.a.

Avantages

• Supervision fiable de 9 canaux EASYBus/EASYLOG

• Détection automatique du type et nombre de capteurs connectés

• Alarmes min./max. programmables avec retardement

• Affichage clair et mémoire min./max. pour chaque canal

• Interface RS232 pour configuration simple et conversion EASYBus

• Boîtier et façade IP65 possible pour environnement industriel

Contenu de la livraison

• Appareil EB2000MC

• Manuel d’utilisation
