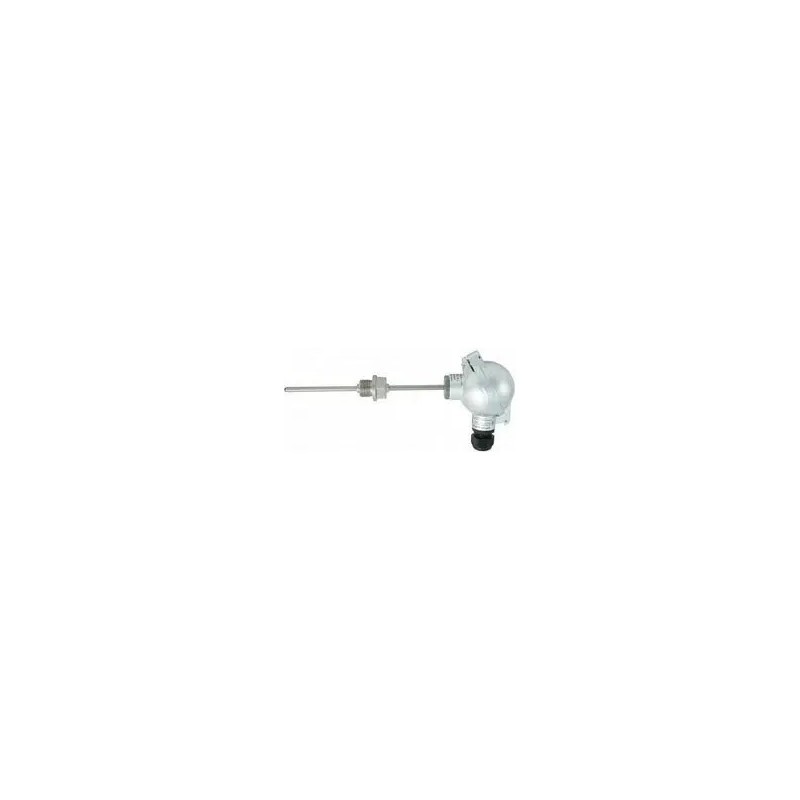

La GTF103OS est une sonde de température industrielle personnalisable, conçue pour offrir une grande flexibilité d’adaptation aux exigences des environnements industriels variés.
Grâce à sa conception modulaire, elle permet de choisir le type de capteur, le matériau du tube (V4A ou Inconel 600), ainsi que la longueur, le diamètre et la configuration du câble.

Cette sonde est idéale pour la mesure de température sur fluides, gaz ou solides, même dans des conditions extrêmes.

Caractéristiques techniques

Capteurs disponibles

• Pt100 / Pt1000 (2, 3 ou 4 fils)

  • Plage de mesure typique : -50 … +400 °C

  • Option Pt100 chemisée : jusqu’à +600 °C

  • DIN Classe B

• NiCr-Ni (type K)

  • Plage de mesure : -200 … +1150 °C

  • Classe 1

• Versions simples, doubles ou chemisées sur demande

Matériau du tube de capteur

• Pour Pt100 / Pt1000 : Acier inoxydable V4A

• Pour NiCr-Ni (type K) : Inconel 600 (résistance accrue à la chaleur et à la corrosion)

Dimensions

• Longueur de sonde (FL) : jusqu’à 100 mm (standard), extensible par paliers de 100 mm

• Longueur de col (HL) : par paliers de 100 mm, recommandée pour températures élevées (>200 °C) ou isolation épaisse

• Pointe de pénétration : revêtement téflon possible (100 mm, Ø 1,5 / 3 / 4 / 5 / 6 mm)

Diamètres disponibles

Pt100 / Pt1000 :

• Ø 6 mm rigide

• Ø 3, 4, 5 ou 8 mm rigide

• Ø décalé à l’avant (ex. Ø 8 mm → Ø 3 mm)

Sonde Pt100 chemisée :

• Ø 6 mm (env. 40 mm rigide, puis flexible)

• Ø 3 mm (env. 30 mm rigide, puis flexible)

NiCr-Ni (type K) :

• Ø 6 mm rigide

• Ø 3 mm rigide

• Également disponible en élément de gaine sans potentiel

Construction et options

• Tube de protection en acier inoxydable V4A ou Inconel 600

• Tête de raccordement : jusqu’à 200 °C (sans convertisseur de mesure)

• Câble disponible en PVC, silicone, téflon, etc.

• Exécution selon besoins client : longueur, diamètre, capteur, montage

Avantages

• Fabrication entièrement sur mesure

• Excellente résistance mécanique et thermique

• Matériaux robustes adaptés aux environnements industriels sévères

• Large choix de capteurs et de plages de mesure

• Versions simples, doubles ou chemisées

Applications

• Mesure de température dans les procédés industriels

• Surveillances thermiques dans l’industrie chimique, énergétique ou agroalimentaire

• Installations de chauffage, vapeur ou climatisation

• Laboratoires et systèmes de contrôle thermique
