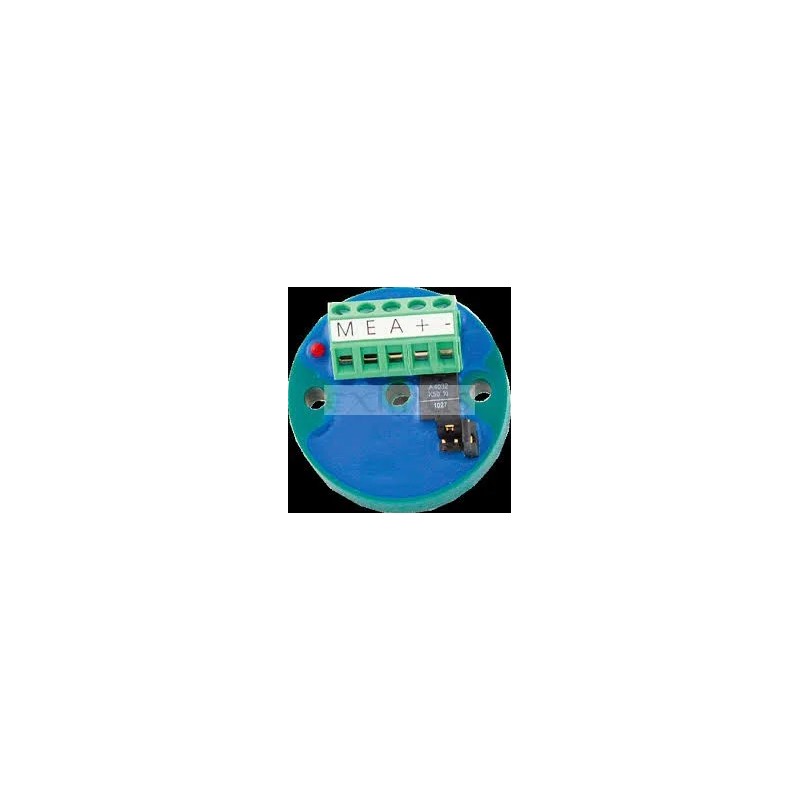

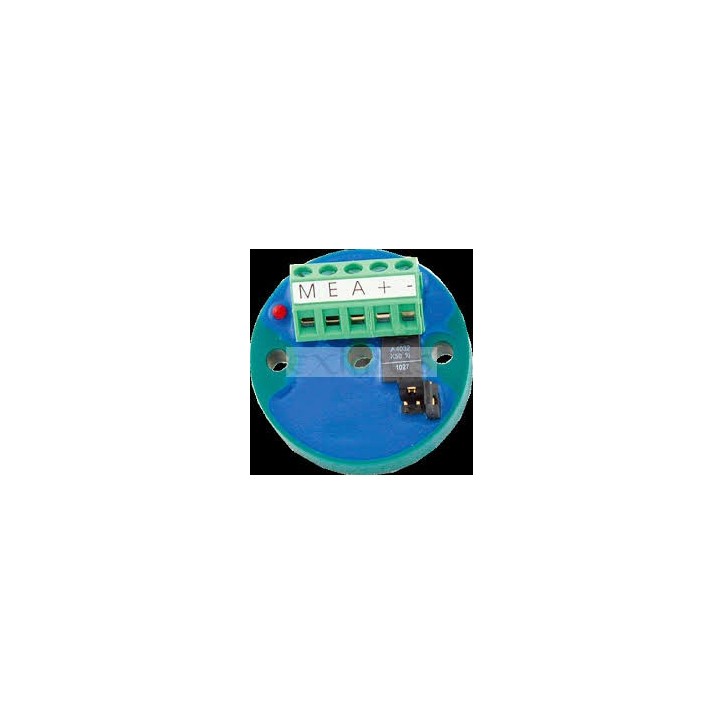

Ce module est utilisé pour l'évaluation de niveaux individuels avec des capteurs de niveau conducteurs. Le module peut être directement fixé à la tête de connexion des sondes de niveau ou encliqueté sur un rail chapeau avec l'adaptateur de rail disponible en option. Le GMNV-1C utilise la technologie de connexion à 3 fils et convertit la connexion conductrice entre la tige de la sonde et la terre en un Signal de commutation CC. Ce signal peut être directement interprété et traité, par ex. par un SPS.

• aucun dispositif de niveau supplémentaire nécessaire dans l'armoire de commande

• faibles coûts d'installation

• peu de câblage

• haute immunité

Données Techniques :

Connexion des électrodes : 2 fils

Sensibilité : 0,1 / 1 / 10 / 100 kOhm (sélectionnable par cavaliers)

Tension auxiliaire : 15 ... 36 V CC

Sortie : sortie active

Tension de sortie : tension auxiliaire -10 %

Max. sortir courant: 50 mA (résistant aux courts-circuits)

Fonction de commutation : détecteur plein/vide (sélectionnable par cavaliers)

Délai : 0,5 s

Conditions de travail : -10 ... +60 °C ; 0 ... 95 % HR (sans condensation)

Température de stockage : -20 ... +60 °C

Raccordement électrique : par bornes à vis max. diamètre du fil : 2,5 mm²

Boîtier : plastique

Dimensions : Ø 44 x 20 mm (bornes incluses)

Trou de montage : Ø 4,5 mm

Distance de montage : ~ 33 mm (convient pour la tête DIN B)

Poids : 35 grammes

Contenu de la livraison : Appareil, manuel
