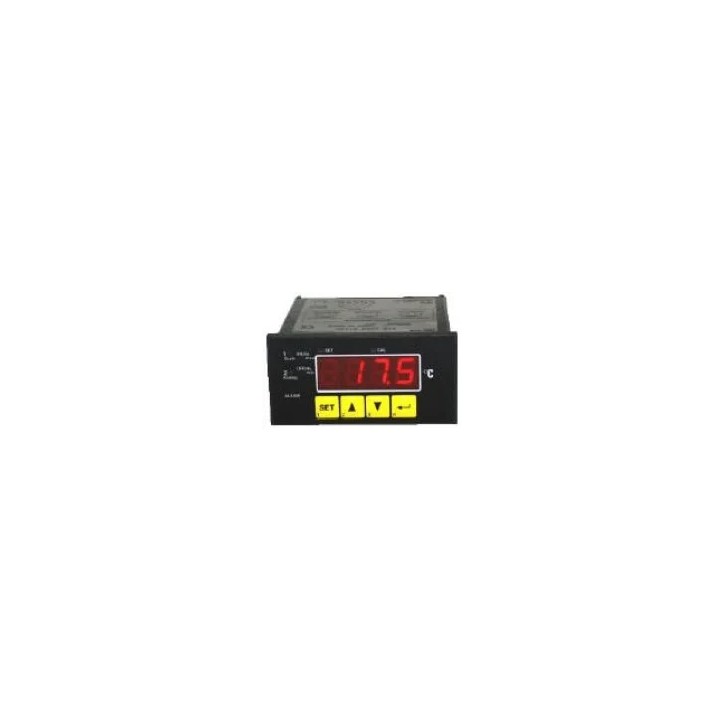

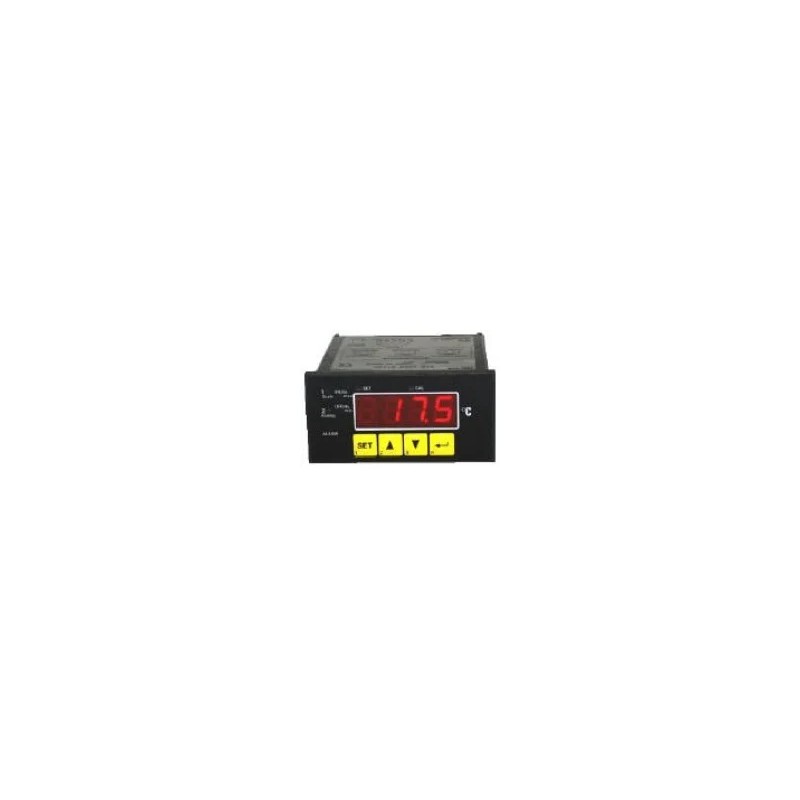

GIR2002: Régulateur et afficheur universel, mode de régulation ouvert, fermé

Garanties sécurité
Politique de livraison
Politique retours

Grâce à sa forme compacte et à sa facilité d'utilisation, le GIR 2002 est le
régulateur universel idéal pour configurer des systèmes de régulation simples
(mode de commutation On/Off, sorties relais).
Dans sa version complète, le GIR 2002 PID offre une sortie de contrôle pour une
régulation à 2 points avec mode de régulation P, I, PI, PD ou PID ainsi qu'une
2e sortie de contrôle avec mode de commutation On/Off.
De plus, vous pouvez le configurer comme régulateur pas-à-pas à 3 points et
comme régulateur avec une sortie continue en option

Points forts

Entrée universelle
2 sorties relais Sorties de commutation à relais
5 fonctions de commutation différentes

Fonctionnalités

Processus réglementant
Contrôleur de température
Surveillance de la pression
Affichage de la vitesse de rotation
• Compteur de flux, etc.

Entrée universelle pour Pt100, Pt1000, thermocouple, signaux standard, fréquence 2 sorties de commutation relais Alimentation d'émetteur galvaniquement isolée 5 fonctions de commutation différentes Comportement rapide de contrôle et de surveillance
Entrée de mesure:	Les signaux standards, les thermomètres à résistance (Pt100, Pt1000) thermocouples (J, K, N, S, T), la fréquence, le débit, la vitesse, les compteurs haut / bas, le port série
Mesure ou zone d'affichage:	-1999 ... 9999 chiffres, librement évolutif (avec signal standard)
Sorties de commutation:	1x changeur (250V / 10A), flottant contacts 1x (250V / 5A), flottants en option: sortie de commande pour le relais à semi - conducteur continue de sortie 0 (4) -20 mA, 0-10V sortie analogique 0 (4) -20 mA, 0-10V, évolutive
Fonction de commutation:	Affichage, régulateur à 2 points, régulateur à 3 points, régulateur à 3 points, régulateur à 2 points avec alarme, alarme min./max.
Temps de réponse:	<25 msec. (au signal standard) <0,5 s (à la température et à la fréquence
affichage:	Ecran LED rouge à 4 chiffres de 13 mm de haut
alimentation de l'émetteur:	24VDC / 20mA, galvaniquement isolé
Alimentation:	230VAC, 50 / 60Hz
consommation électrique:	environ 6VA
Conditions de travail:	-20 ... + 50 ° C, 0 ... 80% HR
dimensions:	48 x 96 x 115 (H x L x P)
Branchement électrique:	via des sections de conducteur de borne à vis / à fiche de 0,14² à 1,5²
Classe de protection:	IP54 frontal, avec joint d'installation IP65 en option
Interface:	interface série, isolée galvaniquement, compatible EASYBUS
Easybus charge:	1
autres:	Mémoire de valeur min / max, système d'autosurveillance et de diagnostic, etc.
Remarque:	Successeur de GIR 1002 NS, GIR 1002 Pt100, GIR 600 NS

Données Techniques :


Type	GIR 2002

Dim.	(l x H x P) 96 x 48 x 115 mm
Couleur	rouge
Hauteur chiffres	13 mm
Profondeur	115 mm
Hauteur	48 mm
Largeur	96 mm
Interfaces	1 x serielle
Connexions	Bornes à vis/à fiche
Points	9999
Affichage	LED
Dimensions encastrées	43 x 90.5 mm
Alim.	230 V/AC
Tolérance	± 0.3% + 2 digits
Gamme d'affichage	-1999 à 9999
Gamme de mesure	0 - 1 V/0 - 2 V/0 - 10 V/0 - 50 mV/4 - 20 mA/0 - 20 mA/0 - 10 kHz/0 - 9999 tours/min
