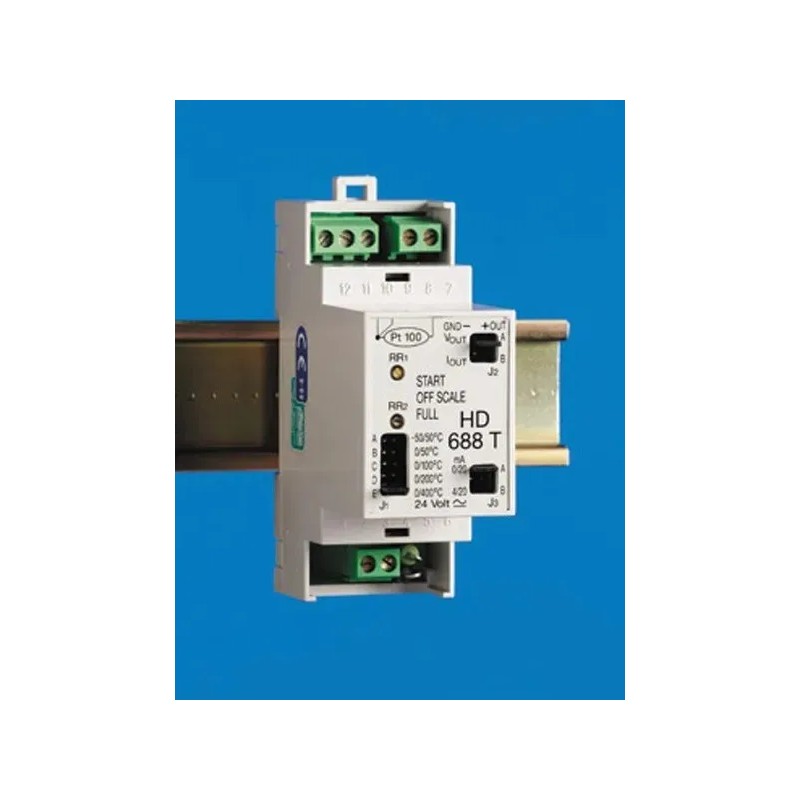

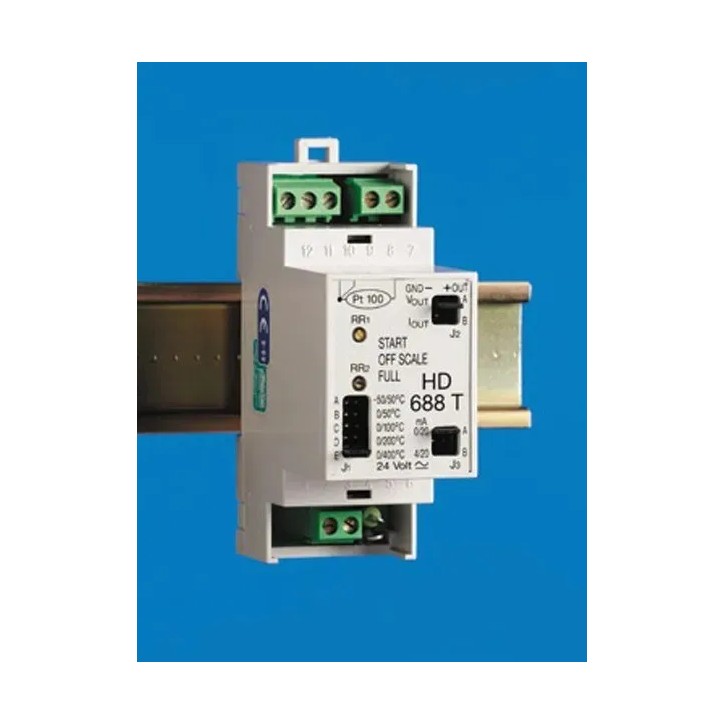

Le transmetteur HD 688T est construit dans un boîtier à 2 modules DIN pour guide asymétrique 35 mm. Le module convertit le signal provenant d’une Pt100 en un signal analogique qui peut être choisi par l’intermédiaire d’un pontet parmi 0÷20 mA, 4÷20 mA, 0÷10V. Le signal est séparé galvaniquement entre l’entrée, la sortie et l’alimentation. L’isolation à 3 voies du module permet d’éviter des parasites en présence de plusieurs circuits de mesure.

Le transmetteur HD 688T est composé de la façon suivante:

- étage d’entrée comprenant la linéarisation des courbes et la compensation de la résistance du câble de la ligne (3 fils) de la Pt100, conversion de la tension en fréquence

- étage de sortie universelle par l’intermédiaire d’un pontet, conversion de la fré- quence en tension

- étage d’alimentation.

La configuration de l’étendue de mesure ou du signal de sortie peut être modifiée à tout moment, et la caractéristique à noter est que toute variation ne comporte pas la nécessité de devoir étalonner à nouveau le transmetteur.

CARACTÉRISTIQUES:

ENTRÉE:                                    CONFIGURATION:

Signal d’entrée:                        Pt100 (IEC 751)

Plage de mesure:       -50...+50°C / 0...+50°C / 0...+100°C 0...+200°C / 0...+400°C

Courant de mesure:

 SORTIE:                                       1 mA

Signaux de sortie:           0÷10Vdc 0÷20 mA 4÷20 mA

Charge maximum:                     5 mA 500Ω

Impédance de sortie:           0,1Ω, 1MΩ, 1MΩ
