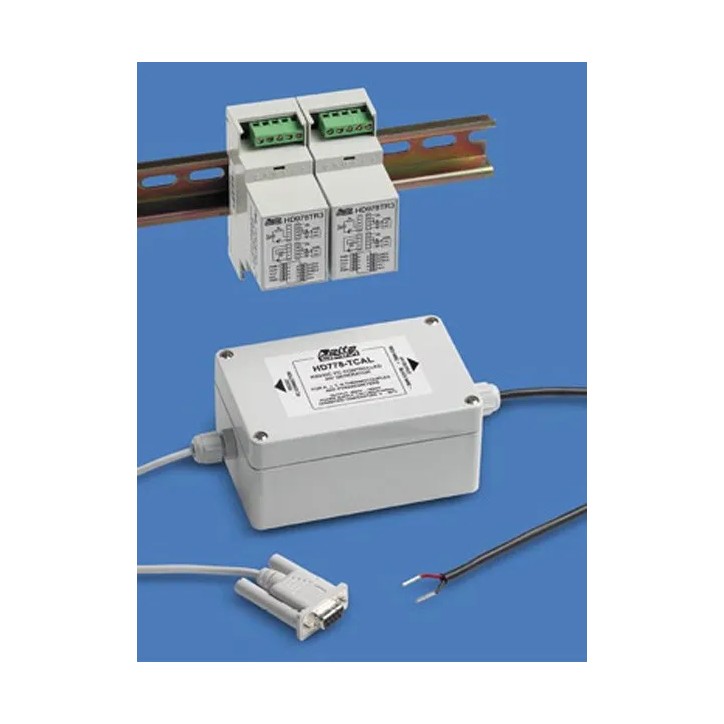

Les modèles HD978TR3, HD978TR4, HD978TR5 et HD978TR6 sont des convertisseurs/
amplificateurs de signaux configurables avec entrée en mV. La plage du signal d’entrée mV est
configurable par moyen d’une touche entre -10mV et +60mV à l’aide du simulateur HD778-
TCAL et du logiciel DeltaLog7 ou d’un calibreur de tension avec sortie mV.

Le HD978TR3 et le HD978TR5 ont sortie en courant 4...20mA. Le HD978TR4 et le HD978TR6 ont sortie en
tension 0...10Vdc, sur demande on peut avoir les sorties 0...1Vdc, 0...5Vdc et 1...5Vdc.
Une LED signale les situations d’alarme et aide l’usager pendant la programmation. L’appareil
est en outre protégé contre les inversions de polarité.
L’entrée et la sortie sont isolées galvaniquement entre eux: ça sert à éliminer les problèmes
dus à une influence réciproque des dispositifs et qui sont créés par les perturbations induites
par les différents parcours de masse.
L’appareil est construit dans un boîtier à 2 modules DIN (largeur 35mm) avec branchement
normalisé pour barre oméga 35mm.
L’étage de sortie en courant 4...20mA du HD978TR3 est du type passif à deux fils et assure
alimentation au convertisseur par le même loop de courant
